某种混凝土自动砌块生产线

大学仕 2021-02-02 09:16

0点赞 1322浏览

本实用新型公开了某种混凝土自动砌块生产线，涉及混凝土砌块技术领域，包括位于同一加工线的配料搅拌单元，砌块成型单元和码垛单元。配料搅拌单元包括储料仓、皮带称重机和提升机，提升机连通有搅拌机。砌块成型单元包括机架，机架两端分别设置有成型装置和布料装置，成型装置包括升降设置于机架上的上压头和下模框，布料装置包括布料斗和振动送料车，机架的底部设置有托板传输装置。码垛单元包括码垛架，码垛架内设置有码垛平台，码垛平台上方升降设置有一对夹持臂。本实用新型实现了较高程度的自动化，各个工序间安排合理，衔接紧凑，相较于传统生产方式，减少了人工转移搬运物料的工作量，提高了生产效率，同时减少了物料的流失和浪费。

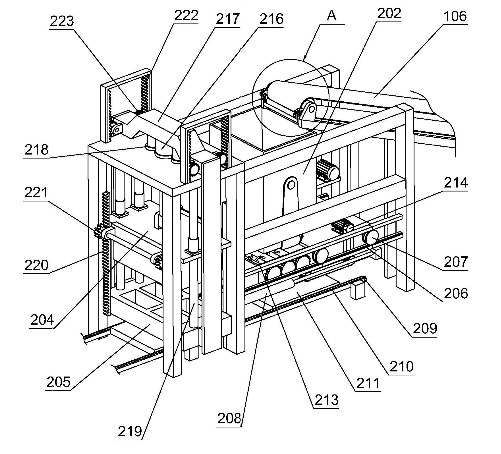

1.某种混凝土自动砌块生产线，其特征在于，包括位于同一加工线的配料搅拌单元(100)，砌块成型单元(200)和码垛单元(300)，所述配料搅拌单元(100)包括皮带传输机(101)，所述皮带传输机(101)的始端设置有储料仓(102)和皮带称重机(103)，所述皮带传输机(101)的末端设置有提升机(104)，所述提升机(104)连通有搅拌机(105)，所述砌块成型单元(200)包括机架(201)，所述机架(201)的两端分别设置有成型装置和布料装置，所述成型装置包括升降设置于所述机架(201)上的上压头(204)和下模框(205)，所述布料装置包括布料斗(202)和与之连通的振动送料车(203)，所述机架(201)的底部设置有托板传输装置，所述码垛单元(300)包括码垛架(301)，所述码垛架(301)内设置有码垛平台(302)，所述码垛平台(302)上方升降设置有一对夹持臂(303)。

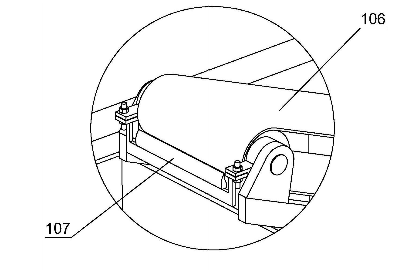

2.根据权利要求1所述的某种混凝土自动砌块生产线，其特征在于，所述布料斗(202)与所述搅拌机(105)之间倾斜设置有皮带送料机(106)，所述皮带送料机(106)与所述布料斗(202)之间可拆卸连接有刮板(107)。

3.根据权利要求2所述的某种混凝土自动砌块生产线，其特征在于，所述机架(201)上固设有水平滑轨(206)，所述振动送料车(203)的外壁一体固设有多个与所述水平滑轨(206)滑动配合的滚轮(207)，所述机架(201)上固设有驱动所述振动送料车(203)水平滑移的电动推杆(208)，所述电动推杆(208)的自由端与所述振动送料车(203)固定连接。

4.根据权利要求3所述的某种混凝土自动砌块生产线，其特征在于，所述托板传输装置包括设置于所述机架(201)底部的一对链输送组件，所述链输送组件的始端设置于所述振动送料车(203)的正下方，末端设置于一对所述夹持臂(303)之间，所述链输送组件包括链轮(209)和啮合于周侧的链条(210)，所述链条(210)上放置有托板(211)，所述链轮(209)传动连接有伺服电机(212)。

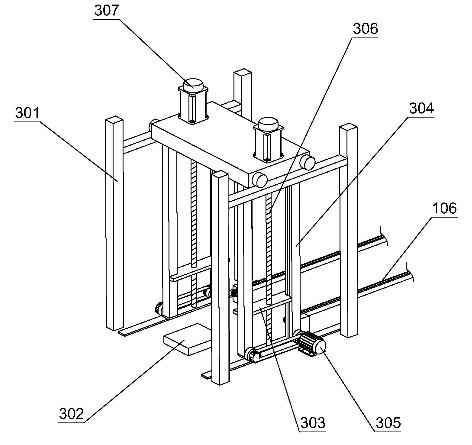

5.根据权利要求4所述的某种混凝土自动砌块生产线，其特征在于，所述码垛单元(300)还包括分别滑移设置于所述码垛架(301)两侧的竖向滑轨(304)，所述竖向滑轨(304)的底部链传动连接有水平电机(305)，所述夹持臂(303)活动嵌设于所述竖向滑轨(304)上，所述夹持臂(303)螺纹穿设有丝杆(306)，所述丝杆(306)传动连接有竖向电机(307)。

6.根据权利要求3所述的某种混凝土自动砌块生产线，其特征在于，所述振动送料车(203)靠近所述布料斗(202)的一侧转动设置有搅拌叶片(213)，所述搅拌叶片(213)传动连接有搅拌电机(214)，所述振动送料车(203)的内部还固设有振动电机(215)。

7.根据权利要求1所述的某种混凝土自动砌块生产线，其特征在于，所述上压头(204)的顶部连接有第一油缸(216)，所述下模框(205)的两侧一体固设有门型模架(217)，所述门型模架(217)的顶部连接有第二油缸(218)。

8.根据权利要求7所述的某种混凝土自动砌块生产线，其特征在于，所述机架(201)相对设置的两侧固设有第一齿条(220)，所述上压头(204)固设有与所述第一齿条(220)啮合的第一齿轮(221)，所述机架(201)于所述门型模架(217)的两端固设有第二齿条(222)，所述门型模架(217)固设有与所述第二齿条(222)啮合的第二齿轮(223)。
