阀口袋自动包装码垛系统

大学仕 2021-02-22 09:02

0点赞 1225浏览

本实用新型涉及包装码垛设备技术领域，特别涉及阀口袋自动包装码垛系统，包括电控箱、阀口包装机和置袋机，本实用新型通过设有阀口包装机、清包输送线和整形输送线，便于对产品进行包装密封，且便于对包装好的产品进行清洁和修整，进而便于后续码垛，提高码垛的稳定性，进而提高码垛的质量，本实用新型通过设有高爬坡输送线，使得包装好的产品便于运输到码垛机上，使得码垛机对产品进行码垛，降低工人的劳动强度，且提高码垛的效率，本实用新型自动化程度高，操作方便，有利于提高产品的包装和码垛进度，加快生产进度，提高生产效率。

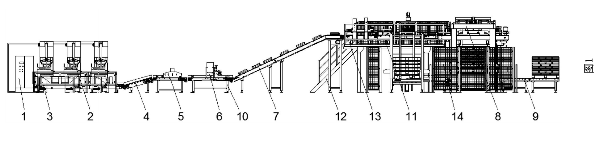

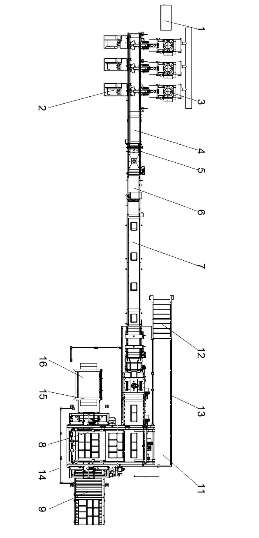

1.阀口袋自动包装码垛系统，包括电控箱(1)、阀口包装机(2)和置袋机(3)，其特征在于，所述阀口包装机(2)位于所述置袋机(3)的正上方，且所述置袋机(3)的一侧放置有低爬坡输送线(4)，所述低爬坡输送线(4)的另一端放置有清包输送线(5)，所述清包输送线(5)的另一端固定放置有整形输送线(6)，所述整形输送线(6)的另一端固定安装有高爬坡输送线(7)，所述高爬坡输送线(7)的另一端设有码垛机(8)，所述码垛机(8)的一侧固定安装有满垛输送线(9)，所述电控箱(1)均与所述阀口包装机(2)、所述置袋机(3)、所述低爬坡输送线(4)、所述清包输送线(5)、所述整形输送线(6)、所述高爬坡输送线(7)、所述码垛机(8)和所述满垛输送线(9)相电性连接。

2.根据权利要求1所述的阀口袋自动包装码垛系统，其特征在于，所述阀口包装机(2)和所述置袋机(3)的数量为三个，且所述阀口包装机(2)和所述置袋机(3)均位于同一水平面上。

3.根据权利要求1所述的阀口袋自动包装码垛系统，其特征在于，所述低爬坡输送线(4)、所述清包输送线(5)、所述整形输送线(6)和所述高爬坡输送线(7)的下端均固定安装有支撑架(10)。

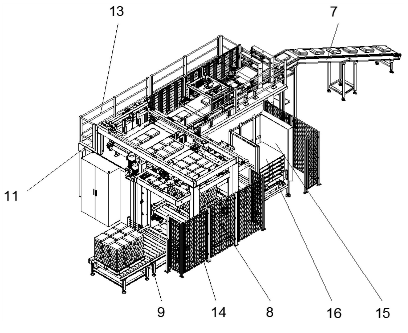

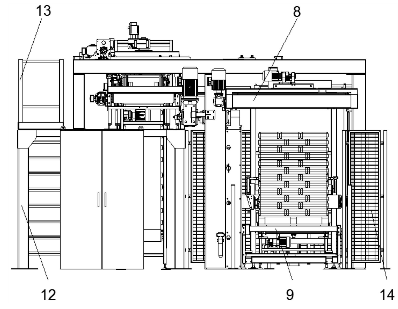

4.根据权利要求1所述的阀口袋自动包装码垛系统，其特征在于，所述码垛机(8)的下表面固定安装有支撑平台(11)，所述支撑平台(11)的一侧固定安装有扶梯(12)，所述支撑平台(11)的上表面外围固定安装有防护栏(13)，所述码垛机(8)的外侧固定安装有防护网(14)，所述防护网(14)的内部且位于所述支撑平台(11)的一侧固定安装有托盘库(15)，所述托盘库(15)内部码放有托盘(16)。

5.根据权利要求4所述的阀口袋自动包装码垛系统，其特征在于，所述满垛输送线(9)位于所述支撑平台(11)的底部，且所述满垛输送线(9)位于所述码垛机(8)的正下方。

6.根据权利要求1所述的阀口袋自动包装码垛系统，其特征在于，所述低爬坡输送线(4)、所述清包输送线(5)、所述整形输送线(6)和所述高爬坡输送线(7)的两端均首尾相接近，且所述低爬坡输送线(4)的一端与所述置袋机(3)相接近，所述高爬坡输送线(7)的一端与所述码垛机(8)相接近。
