某种蜂巢结构墙体砌块码垛机

大学仕 2021-02-22 08:55

0点赞 739浏览

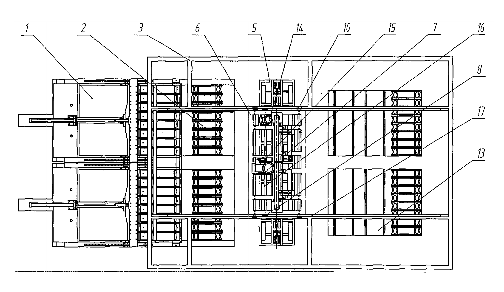

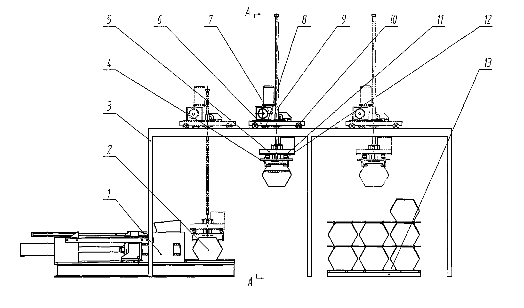

本实用新型属于建筑机械领域内的某种蜂巢结构墙体砌块码垛机，由码垛机架、行走夹具架组、升降夹具组和动力件组成，行走架(6)上安装有行走轮(10)，行走减速电机(14)通过行走传动链(21)驱动行走齿轮轴(16)转动，实现夹具的移动，钩夹组(4)用于钩夹砌块(2)，升降夹架(5)通过升降导向轴(10)实现与行走架组的直线滑动，升降提升轴(22)转动带动提升链条组(18)，实现升降夹具组的提升和下降。本实用新型本克服了现有砌块采用传统人工码垛的缺陷，提供的蜂巢结构墙体砌块码垛机，采用机器将生产出来的砌块整体夹持，整形并码垛，全过程机械化自动化作业，码垛规范无破损且效率极高。

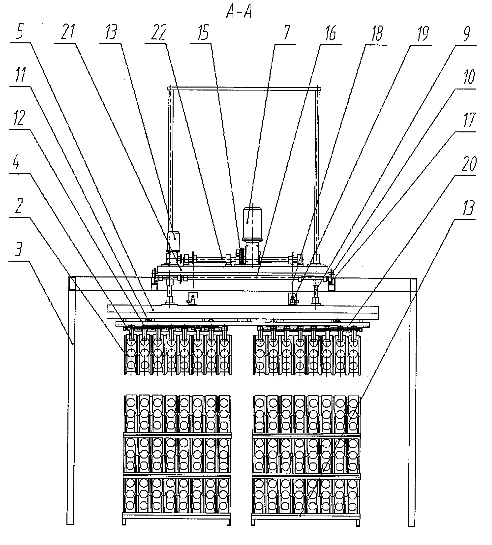

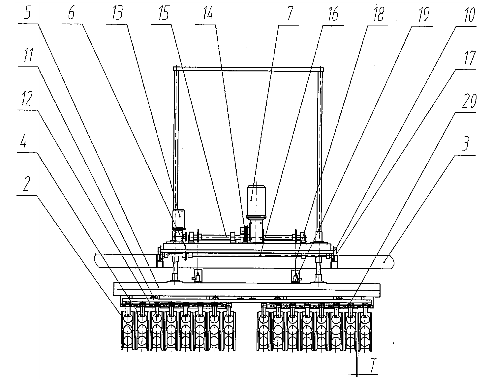

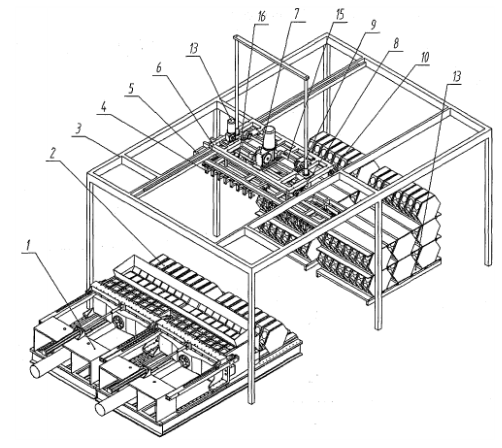

1.某种蜂巢结构墙体砌块码垛机，由码垛机机架、行走夹具架组、升降夹具组和动力件组成，其特征是行走架(6)上安装有行走轮(10)，行走轮(10)在码垛机机架(3)上滚动，行走齿轮(8)安装在行走齿轮轴(16)上并与安装在码垛机机架(3)上的齿条啮合，行走减速电机(14)通过行走传动链(21)驱动行走齿轮轴(16)转动，实现夹具的移动，钩夹组(4)用于钩夹砌块(2)，钩夹组(4)通过钩夹组伸缩导轨组(12)实现直线滑动达到钩夹组(4)间各钩夹的伸长和收拢，钩夹组伸缩限位块(20)安装在钩夹件限制钩夹间的相对滑动距离以保证钩夹组(4)在伸长和收拢时钩夹件的等距离，左右两侧的伸缩钩夹组(4)分别安装在夹具张合导轨组(11)上，实现左右钩夹组(4)之间的张开和合拢，升降导向轴(9)固定在升降夹架(5)上，升降夹架(5)通过升降导向轴(9)实现与行走架组的直线滑动，提升链条组(18)与升降提升轴(22)上的提升链轮齿合，一端与升降夹架链条拉块(19)连接，升降减速电机(7)通过升降传动链(15)带动升降提升轴(22)转动，升降提升轴(22)转动带动提升链条组(18)，实现升降夹具组的提升和下降。
