某种钢板自动化焊接装置

大学仕 2021-02-01 09:03

0点赞 621浏览

本实用新型公开了某种钢板自动化焊接装置，其包括放置板，所述放置板的下方均匀固定有四个支撑柱，四个所述支撑柱之间靠下方固定有底板，所述底板的上方放置有第三气缸，所述第三气缸的上方设置有第二连接块，所述第二连接块的左右两侧均设置有调节杆，所述调节杆远离第二连接块的一侧设置有第一连接块，本实用新型通过设置移动板、主动齿轮、旋转电机、第一十字形移动槽、第一十字形移动块、连接杆、第二气缸、第一连接轴、限位块、螺纹块、移动槽、螺纹杆、导向槽、连接板、支撑板和旋转槽等结构，在这些结构的相互配合下，实现了便于对钢板的不同位置进行焊接的功能，全程机械操作，自动化程度高。

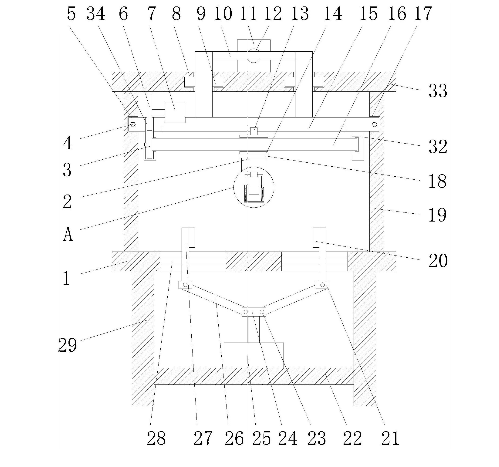

1.某种钢板自动化焊接装置，其特征在于，包括放置板(1)，所述放置板(1)的下方均匀固定有四个支撑柱(29)，四个所述支撑柱(29)之间靠下方固定有底板(22)，所述底板(22)的上方固定有第三气缸(25)，所述第三气缸(25)的上方设置有第二连接块(24)，所述第二连接块(24)的左右两侧均设置有调节杆(26)，所述调节杆(26)远离第二连接块(24)的一侧连接有第一连接块(21)，所述第一连接块(21)的上方固定有第二十字形移动块(27)，所述放置板(1)的内部且对应第二十字形移动块(27)的位置处开设有第二十字形移动槽(28)，两个所述第二十字形移动块(27)相互靠近的一侧靠上方均固定有夹持板(20)，所述放置板(1)的左右两侧均固定有侧板(19)，两个所述侧板(19)的上方固定有顶板(33)，所述顶板(33)的上方靠后侧放置有第二气缸(11)，所述第二气缸(11)的前侧连接有连接杆(10)，所述连接杆(10)的左右两侧均固定有第一十字形移动块(9)，所述顶板(33)的内部且对应第一十字形移动块(9)的位置处开设有第一十字形移动槽(8)，两个所述第一十字形移动块(9)的下方固定有移动板(5)，所述侧板(19)的内部且对应移动板(5)的位置处开设有导向槽(17)，所述导向槽(17)的内部固定有导向杆(4)，所述移动板(5)的下方左右对称固定有支撑板(32)，两个所述支撑板(32)之间设置有螺纹杆(16)，所述螺纹杆(16)的左侧固定有从动齿轮(3)，所述从动齿轮(3)的上方啮合有主动齿轮(6)，左侧所述支撑板(32)和移动板(5)的内部且对应从动齿轮(3)和主动齿轮(6)的位置处开设有旋转槽(34)，所述主动齿轮(6)的右侧设置有旋转电机(7)，所述螺纹杆(16)的外侧啮合有螺纹块(14)，所述螺纹块(14)的上方固定有限位块(13)，所述移动板(5)的内部且对应限位块(13)的位置处开设有移动槽(15)，所述螺纹块(14)的下方设置有连接板(18)，所述连接板(18)的下方设置有第一气缸(2)，所述第一气缸(2)的下方设置有焊接头(35)，所述第一气缸(2)和焊接头(35)之间通过第二连接轴(30)连接，所述焊接头(35)的外侧设置有防喷溅装置(31)。

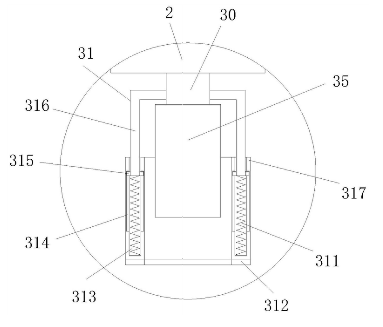

2.根据权利要求1所述的某种钢板自动化焊接装置，其特征在于，所述防喷溅装置(31)具有防喷溅外壳(317)，所述防喷溅外壳(317)的下方固定有密封软垫(312)，所述防喷溅外壳(317)的内部开设有调节槽(313)，所述调节槽(313)的内部均匀设置有若干个弹簧(311)，若干个所述弹簧(311)的上方设置有防喷溅内壳(316)，所述防喷溅内壳(316)的内外两侧靠下方均固定有限位滑块(315)，所述防喷溅外壳(317)的内部且对应限位滑块(315)的位置处开设有限位滑槽(314)，所述防喷溅内壳(316)和第二连接轴(30)为一体结构设置。

3.根据权利要求2所述的某种钢板自动化焊接装置，其特征在于，所述弹簧(311)靠近防喷溅内壳(316)的一侧与防喷溅内壳(316)固定连接，所述弹簧(311)远离防喷溅内壳(316)的一侧与防喷溅外壳(317)固定连接。

4.根据权利要求1所述的某种钢板自动化焊接装置，其特征在于，所述螺纹块(14)的内部且对应螺纹杆(16)的位置处开设有螺纹孔，所述螺纹孔的内侧壁设置有内螺纹，所述螺纹杆(16)的外侧壁设置有外螺纹，所述内螺纹和外螺纹相互啮合。

5.根据权利要求1所述的某种钢板自动化焊接装置，其特征在于，右侧所述支撑板(32)的内部且对应螺纹杆(16)的位置处开设有第一旋转槽，所述螺纹杆(16)通过轴承旋转放置在第一旋转槽的内部。

6.根据权利要求1所述的某种钢板自动化焊接装置，其特征在于，所述移动板(5)的内部且对应导向杆(4)的位置处开设有导向孔，所述导向孔的内侧壁为光滑结构设置。
