闪光对焊自动化焊接夹具

大学仕 2021-01-20 08:47

0点赞 649浏览

本实用新型公开了一种闪光对焊自动化焊接夹具，包括夹具装置，夹具装置为两个，两个夹具装置对称设置于闪光对焊机的焊机压头的左右两侧，夹具装置包括固定台架、纵向移动机构、横向移动机构、气动夹具，固定台架固定设置于闪光对焊机上，纵向移动机构设置于固定台架的上方，本实用新型公开了一种闪光对焊自动化焊接夹具，它为现在需要人工送进焊件的闪光对焊机提供了一套可以自动送给焊件的夹具装置，大大提高了焊接时操作人员的人身安全以及焊接生产的效率，并且焊接夹具的控制简便，整体稳定性好，焊接夹具的整体体积较小，能与闪光对焊机进行较好的配合。

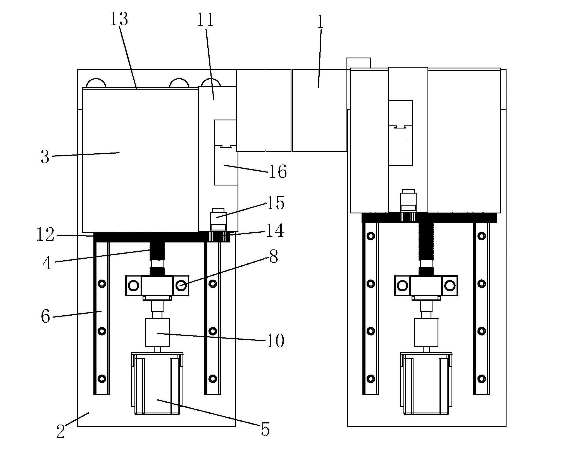

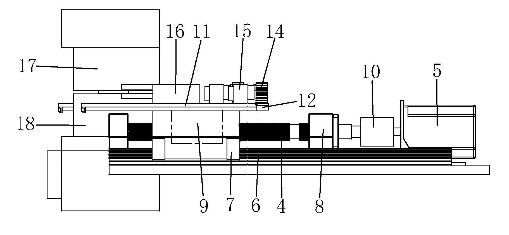

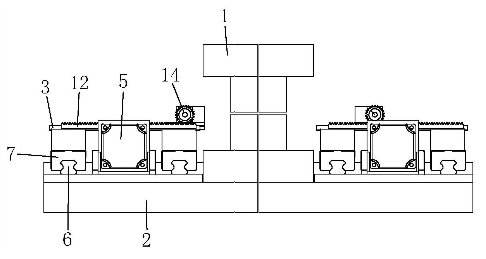

1.一种闪光对焊自动化焊接夹具，其特征在于，包括夹具装置，夹具装置为两个，两个夹具装置对称设置于闪光对焊机(1)的焊机压头的左右两侧，所述夹具装置包括固定台架(2)、纵向移动机构、横向移动机构、气动夹具(16)，固定台架(2)固定设置于闪光对焊机上，纵向移动机构设置于固定台架(2)的上方，所述纵向移动机构包括移动台架(3)、滚珠丝杠(4)、导轨装置，滚珠丝杠(4)、导轨装置均沿纵向设置于固定台架(2)上且位于移动台架(3)的下方，所述滚珠丝杠(4)与第一动力源(5)相联接，所述移动台架(3)的下端面固定设置有与滚珠丝杠(4)相配合的滚珠丝杠螺母(9)，所述移动台架(3)通过导轨装置与固定台架(2)相接，所述移动台架(3)的前端沿横向固定设置有齿条(12)，后端沿横向设置有直线导轨(13)，所述横向移动机构设置于纵向移动机构的上方，所述横向移动机构包括移动工作台(11)、齿轮(14)、第二动力源(15)，第二动力源(15)固定设置于移动工作台(11)的上端面上，第二动力源(15)与齿轮(14)相联接，齿轮(14)与齿条(12)相啮合，移动工作台(11)的后端通过直线导轨(13)与移动台架(3)相接，所述气动夹具(16)固定设置于移动工作台(11)上。
