一种电气自动化配电箱

大学仕 2020-09-29 15:14

0点赞 708浏览

摘要：

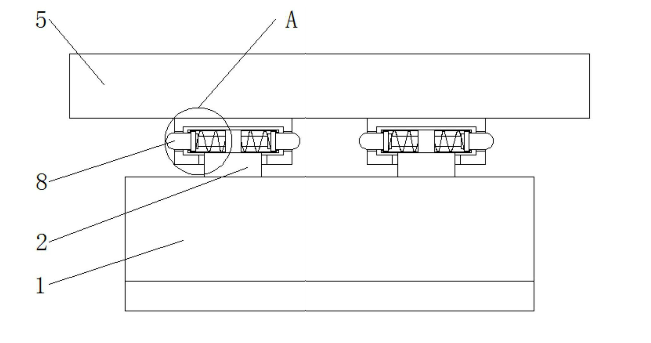

本实用新型公开了一种电气自动化配电箱，包括箱体。箱体的上表面固定连接有连接柱，连接柱的上表面固定连接有滑块，滑块的表面滑动连接有滑轨，滑轨的上表面固定连接有固定板，滑块的侧面开设有凸槽，凸槽的内侧壁固定连接有弹簧，弹簧的一端固定连接有卡杆，卡杆的侧面固定连接有垫板，垫板的背面活动连接有控制板，控制板的侧面嵌设有轴承机。

技术领域：

本实用新型涉及配电柜技术领域，具体为一种电气自动化配电箱。

背景技术：

配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。目前大部分配电箱安装在地势较高的位置时，在进行接线时，需要工作人员进行仰头和搭梯子进行接线，而长时间的接线，使得工作人员的操作十分的不便，不利于检修有安装。

实用新型内容：

本实用新型的目的在于提供一种电气自动化配电箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

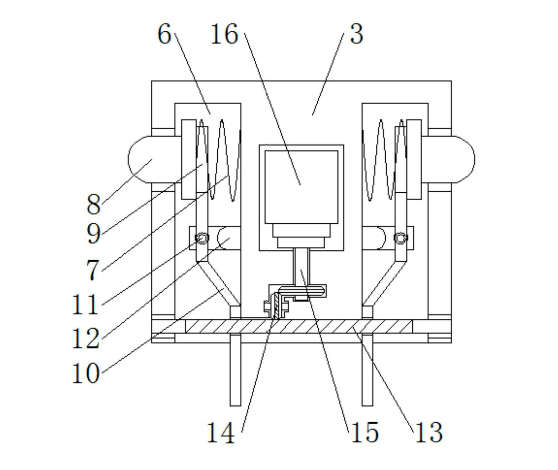

一种电气自动化配电箱包括箱体垫板的背面活动连接有控制板，控制板的侧面嵌设有轴承，轴承的内环固定连接有支撑板，控制板的侧面螺纹连接有螺纹杆，螺纹杆的表面啮合连接有直角齿轮，直角齿轮的正面固定连接有传动杆，传动杆的正面固定连接有微型正反转电机。箱体的背面固定连接有两个连接柱，且滑轨和滑块的数量均为两个。

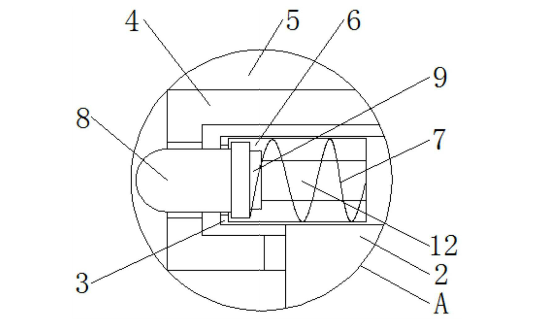

滑块的两侧均开设有凸槽，且滑轨的两侧均开设有与卡杆相适配的圆孔，卡杆的形状为凸字形圆柱。垫板通过阻尼转轴与控制板的正面固定连接，且阻尼转轴的转动角度为三十度。支撑板的侧面与滑块侧面的凸槽内侧壁固定连接，且支撑板的侧面开设有与轴承和控制板转动的凹槽。滑块的内部开设有与微型正反转电机、传动杆、直角齿轮和螺纹杆相适配的槽。

有益效果：

本实用新型提供了一种电气自动化配电箱，该电气自动化配电箱，通过设置箱体、连接柱、滑块、滑轨和固定板，便于箱体通过连接柱和滑块在固定板正面的滑轨上下移动。通过设置弹簧、卡杆、垫板、控制板、轴承、支撑板、螺纹杆、直角齿轮、传动杆和微型正反转电机，便于启动微型正反转电机，使其通过传动杆带动直角齿轮转动，直角齿轮带动螺纹杆转动，螺纹杆带动其表面的控制板横向移动，控制板通过轴承带动卡杆上下移动，并开关滑块与滑轨之间的固定与滑动，从而达到该电气自动化配电箱具有箱体升高后便于检修的安装的效果。
