本发明涉及封装设备技术领域，尤其是涉及某种电池盖帽封装机，封装组件、送料组件、包括机架、送料轨道、封装模具及推料组件，在使用时，送料组件推动电池盖帽从送料轨道进入封装组件，避免送料卡滞，然后推料组件推送电池盖帽为封装槽上料，定位准确，下模推动电池盖帽进入上模封装后退回，有上模顶芯压住电池盖帽，封装动作上下移动平稳，然后推料组件从封装槽推出封装好的盖帽进行下料，其送料、上料、封装、下料工序互相独立，但装置结构紧凑，能按指定数量、节拍进行电池盖帽自动化封装，可同时封装多个电池盖帽，质量稳定且效率高。

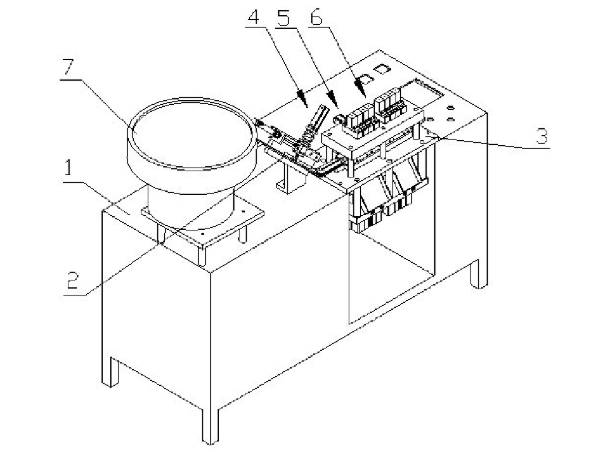

1.某种电池盖帽封装机,其特征在于:该封装机包括:机架(1);送料轨道(2),用于输送待封装的电池盖帽(8);封装组件(3) ,包括封装板(301) ,所述封装板(301)设置在机架(1)上,且具有待料轨道

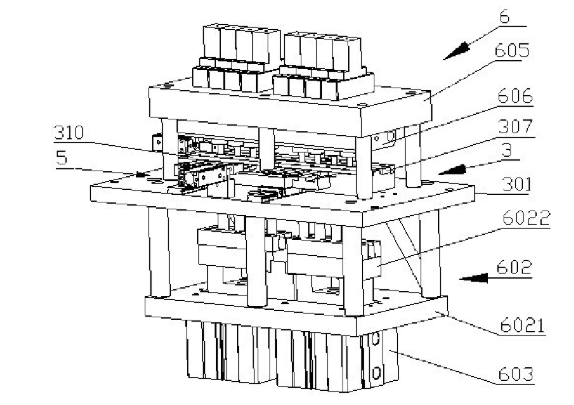

(303)及若干与电池盖帽(8)相匹配的封装槽(302) ,所述待料轨道(303)的输入端与送料轨道(2)的输出端连通,所述封装槽(302)与待料轨道(303)连通;送料组件(4) ,用于推动送料轨道(2)中的电池盖帽(8)使其向待料轨道(303)移动;推料组件(5),用于将待料轨道(303)中的电池盖帽(8)推入封装槽(302)以及将电池盖帽(8)从封装槽(302)中推出;以及封装模具(6),所述封装模具(6)包括若干上模(601)、下模(602)及用于驱动下模(602).上升或下降的顶升单元(603),所述上模(601)的底端具有开口朝向下的型腔(604)，所述型腔(604)位于封装槽(302)的上方,所述下模(602)位于封装槽(302)的下方,当顶升单元(603)驱动下模(602)上升时，下模(602)托住电池盖帽(8)向型腔(604)靠拢,当顶升单元(603)驱动下模(602)下降时,下模(602)所托持的电池盖帽(8)随下模(602)脱离上模(601)并下降至封装槽(302)中。

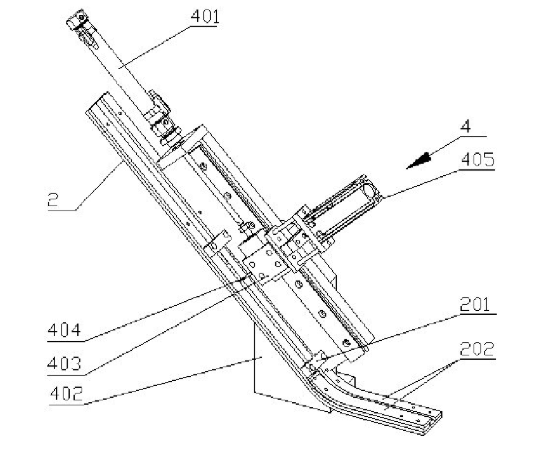

2.根据权利要求1所述的电池盖帽封装机,其特征在于:所述送料组件(4)包括第--驱动单元(401) .基板(402)、滑架(403)、叉杆(404)及第二驱动单元(405);所述基板(402)固定在机架(1)上,所述滑架(403)滑动安装在基板(402)上,所述第一驱动单元(401)固定在基板(402)上,且用于驱动滑架(403)沿其滑动方向移动,所述滑架(403)在基板(402).上的滑动方向与送料轨道(2)的输送方向平行;所述第二驱动单元(405)固定在滑架(403)上,第二驱动单元(405)用于驱动叉杆(404)相对送料轨道(2)靠拢或远离。

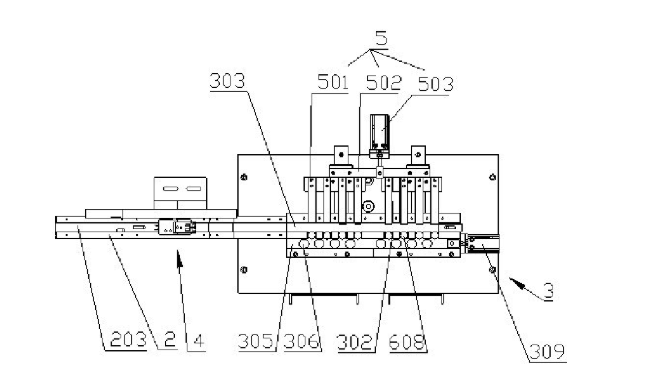

3.根据权利要求1所述的电池盖帽封装机,其特征在于:所述推料组件(5)包括推料杆(501)、推料板(502)及第三驱动单元(503),所述推料板(502)滑动安装在封装板(301).上，所述推料杆(501)一端固定在推料板(502)上, 且其另一端正对封装槽(302) ,所述第三驱动单元(503)固定在封装板(301)上,且其输出端连接推料板(502)。

4.根据权利要求1所述的电池盖帽封装机,其特征在于:所述封装组件(3)上设有下料槽(305),所述下料槽(305)平行于待料轨道(303),且与封装槽(302)连通，所述下料槽(305)槽底贯穿有下料孔(306),所述下料孔(306)与封装槽(302)相错开,所述下料槽(305)中滑动安装有下料拉杆(307),所述下料拉杆(307).上设有与封装槽(302)相对应的容帽槽(308),所述下料槽(305)--端固定有第四驱动单元(309),所述第四驱动单元(309)的输出端连接下料拉杆(307)的一-端,所述下料孔(306)正下方设有接料盘(304)。

5.根据权利要求1所述的电池盖帽封装机，其特征在于:所述封装模具(6)还包括上模安装板(605) ,所述上模安装板(605)固定在封装板(301)的上方,且其下方固定有用于为上模(601)加热的加热组件(606) ,所述上模(601)固定在上模安装板(605).上,且上模(601)穿过加热组件(606)。

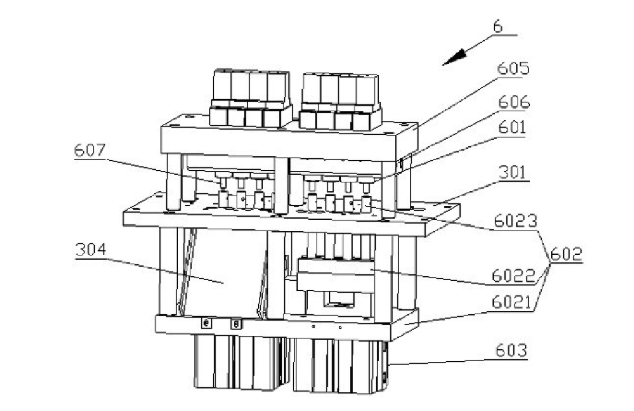

6.根据权利要求1所述的电池盖帽封装机,其特征在于:所述封装模具(6)还包括上模项芯(607) ,所述上模顶芯(607)滑动安装在上模(601)的中心孔(6011)内，所述中心孔(6011)的底端与型腔(604)连通,所述上模顶芯(607)的上端具有环形凸起(6071) ,所述环形凸起(6071)位于上模(601)的上方。

7.根据权利要求1所述的电池盖帽封装机,其特征在于:还包括用于调整电池盖帽(8)使其待封装端朝上并顺序输出的振动盘(7),所述振动盘(7)固定在机架(1)上，所述送料轨道(2)的输入端对接振动盘(7)的出口。

8.根据权利要求2所述的电池盖帽封装机,其特征在于:所述待料轨道(303)的上端开口处设置有第一盖板(310),所述送料轨道(2)的输出端开口处设置有第二盖板(202),所述送料轨道(2)的中部开口处设置有第三盖板(201)。.

9.根据权利要求8所述的电池盖帽封装机,其特征在于:所述第三盖板(201)两侧留有供叉杆(404)伸入送料轨道(2)的窗口,所述叉杆(404)有两个，且对称设于第三盖板(201)的上方。

10.根据权利要求1所述的电池盖帽封装机,其特征在于:所述上模(601)固定在封装板(301).上方,所述封装槽(302)的槽底设有贯穿的顶件孔(608)，所述下模(602)包括下模安装板(6021)、下模安装块(6022)及下模顶芯(6023) ,所述下模安装板(6021)固定在封装板(301)的“下方,所述下模安装块(6022)滑动安装在下模安装板(6021)上,所述下模顶芯(6023)固定在下模安装块(6022)上,且其上端伸入顶件孔(608)中。
