看懂这些基本原则，选择工业机器人视觉系统并不难

大学仕 2020-08-17 16:40

0点赞 514浏览

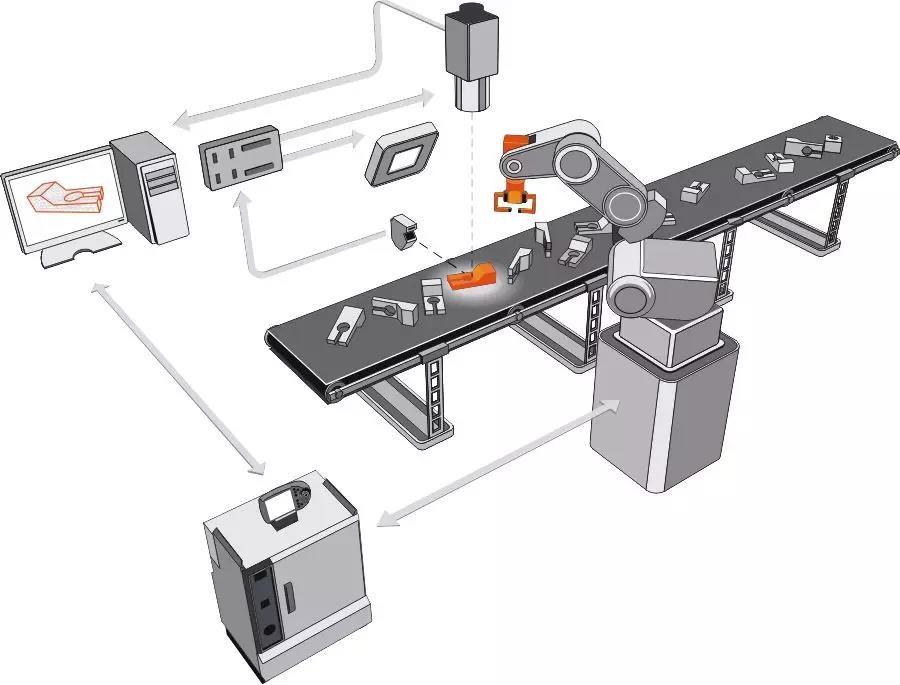

工业机器人的眼睛视觉系统通常由摄像头和光学部件、灯光、部件传感器、图像采集卡、PC平台、检测软件等构成。

01、摄像头和光学部件：这一类通常含有一个或多个摄像头和镜头（光学部件），用于拍摄被检测的物体。根据应用，摄像头可以基于如下标准，黑白、复合彩色（Y/C），RGB彩色，非标准黑白（可变扫描），步进扫描或线扫描。

02、灯光：灯光用于照亮部件，以便从摄像头中拍摄到更好的图像，灯光系统可以在不同形状、尺寸和亮度。一般的灯光形式是高频荧光灯、LED、白炽灯和石英卤（quartz-halogen）光纤。

03、部件传感器:通常以光栅或传感器的形式出现。当这个传感器感知到部件靠近，它会给出一个触发信号。当部件处于正确位置时，这个传感器告诉机器视觉系统去采集图像。

04、图像采集卡:也称为视频抓取卡，这个部件通常是一张插在 PC上的卡,这张采集卡的作用将摄像头与 PC连接起来。它从摄像头中获得数据（模拟信号或数字信号），然后转换成PC 能处理的信息。它同时可以提供控制摄像头参数（例如触发、曝光时间、快门速度等等）的信号。图像采集卡形式很多，支持不同类型的摄像头，不同的计算机总线。

05、PC平台:计算机是机器视觉的关键组成部分,应用在检测方面，通常使用 Pentium或更高的 CPU。一般来讲，计算机的速度越快，视觉系统处理每一张图片的时间就越短.由于在制造现场中，经常有振动、灰尘、热辐射等等，所以一般需要工业级的计算机。

06、检测软件:机器视觉软件用于创建和执行程序、处理采集回来的图像数据、以及作出“通过/失败（PASS/FAIL）”决定。机器视觉有多种形式（C 语言库、ActiveX 控件、点击编程环境等等），可以是单一功能（例如设计只用来检测 LCD或 BGA、对齐任务等等），也可以是多功能（例如设计一个套件，包含计量、条形码阅读、机器人导航、现场验证等等）。

07、数字 I/O和网络连接":一旦系统完成这个检测部分，这部分必须能与外界通信，例如需要控制生产流程、将“通过/失败（PASS/FAIL）”的信息送给数据库。通常，使用一张数字 I/O板卡和（或）一张网卡来实现机器视觉系统与外界系统和数据库的通信。

配置一个基于 PC的机器视觉系统认真的计划和注意细节能帮助你确保你的检测系统符合你的应用需求,需要确定你的目标,这可能是最重要的一步决定在这个检测任务中你需要实现什么。很多机器视觉包含了时钟/计时器，所以检测操作的每一步所需要的时间都可以准确测量，从这些数据，我们就可以修改我们的程序以满足时间上的要求。

通常，一个基于PC的机器视觉系统每一秒可以检测 20-25 个部件，与检测部件的多少和处理程序以及计算机的速度有密切关系。一套机器视觉系统的性能与它的部件密切相关。在选择的过程中，有很多捷径特别在光学成像上可能很大程度降低系统的效率。如下是在选择部件时你必须紧记的几个基本原则。

当你为机器视觉系统选择部件时，时刻记住未来的生产所需和有可能发生的变动。这些将直接影响你的机器视觉软硬件是否容易更改来满足以后新的任务。提前的准备将不仅仅节约你的时间，而且通过在将来重用现有的检测任务可以降低整个系统的价格。机器视觉系统的性能由最差的部分决定（就像一个木桶的容量由最短的一个木块决定），精度则由它能获取的信息决定。花时间和精力合理配置系统就可以建造一个零故障和有弹性的视觉检测系统。

（文章来源于机器人在线网）
