全自动键盘组装生产线

大学仕 2020-04-23 13:39

0点赞 1438浏览

本发明公开了全自动键盘组装生产线，其特征在于：其包括键盘组装系统和设于键盘组装系统旁的键功能测试机；其中所述键盘组装系统包括第一机架、上下料装置、压帽输送机构及设于第一机架旁的机械手，所述键功能测试机包括第二机架、第二输送装置、键功能测试装置、视觉检测装置、键帽按压装置及控制装置，所述控制装置均电性连接于第二输送装置、键功能测试装置、视觉检测装置及键帽按压装置。本发明生产效率高，自动化程度高，大幅降低制造成本，提高产品出厂的品质，大幅降低人力劳动强度，节省人力和易于管理。

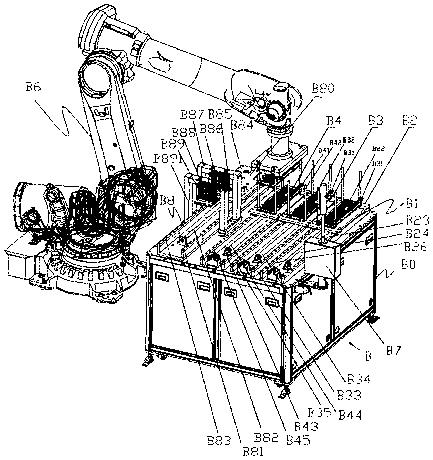

主权利要求: 1.全自动键盘组装生产线，其特征在于：其包括键盘组装系统（B）和设于键盘组装系统（B）旁的键功能测试机（A）；其中所述键盘组装系统（B）包括第一机架（B0）、固定安装在第一机架（B0）上的上下料装置（B1）、设于上下料装置（B1）旁且固定安装在第一机架（B0）上的压帽输送机构（B8）及设于第一机架（B0）旁的机械手（B6），所述键功能测试机（A）包括第二机架（A1）、固定安装在第二机架（A1）上的第二输送装置（A2）、固定安装在输送装置上的键功能测试装置（A3）、跨设在输送装置两侧端且下端固定安装在机架上的视觉检测装置（A5）、跨设在输送装置两侧端且下端固定安装在机架上的键帽按压装置（A4）及控制装置，所述控制装置均电性连接于第二输送装置（A2）、键功能测试装置（A3）、视觉检测装置（A5）及键帽按压装置（A4）；所述第二机架（A1）自一端往另一端依次设有上料工位（A11）、视觉检测工位（A12）及按压键帽工位（A13）；所述第二输送装置（A2）的一端设于上料工位（A11）处，所述第二输送装置（A2）的另一端设于按压键帽工位（A13）；所述第二输送装置（A2）包括固定安装在机架上端面的第一滑轨（A23）、与第一滑轨（A23）并排且固定安装在机架上的第二滑轨（A22）、并排设于第一滑轨（A23）和第二滑轨（A22）之间的螺杆（A24）、与螺杆（A24）传动连接的驱动电机（A21）及架设在第一滑轨（A23）和第二滑轨（A22）上且与螺杆（A24）传动连接的工作台（A25）；所述驱动电机（A21）与控制装置电性连接；所述键功能测试装置（A3）固定安装在工作台（A25）上，所述键功能测试装置（A3）包括用于连接键盘的端子、与端子连接的MCU控制单元和与MCU控制单元电性连接的发射模块，所述MCU控制单元与控制装置电性连接；所述视觉检测装置（A5）包括跨设在第二输送装置（A2）两侧端且下端固定安装在机架上的龙门柱（A51）、固定龙门柱（A51）上的第一横向移动装置（A52）及固定安装在第一横向移动装置（A52）上的摄像头（A53），所述摄像头（A53）与控制装置电性连接，所述第一横向移动装置（A52）包括固定安装在龙门柱（A51）上的第一横向导轨、与第一横向导轨并排而设的第一螺纹杆、与第一螺纹杆传动连接的第一步进电机、架设在第一横向导轨且与摄像头（A53）连接的连接架，所述连接架与第一螺纹杆之间通过第一螺帽连接；所述键帽按压装置（A4）包括跨设在第二输送装置（A2）两侧端且下端固定安装在机架上的龙门架、固定安装在龙门架上的第二横向移动装置、至少一个固定安装在第二横向移动装置下端的垂直移动装置、固定安装在垂直移动装置下端的固定板及若干个安装在固定板下端面的触杆。
