某种用于冲压自动化生产线磁力分张器

大学仕 2021-03-24 09:02

0点赞 1331浏览

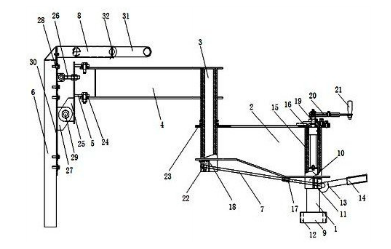

本实用新型公开了某种用于冲压自动化生产线磁力分张器，包括定位柱、臂梁一、连接轴、臂梁二、限位板、分张板、调节杆一、调节板，其特征在于，所述的定位柱上设置有安装板、定位块、挡块，所述的臂梁一两端均设置有安装套筒，所述的臂梁一通过安装套筒设置在定位柱上，所述的垫块内设置有顶块，所述的臂梁二上设置有安装套筒，所述的连接轴一端设置在臂梁一的安装套筒内，另一端设置在臂梁二的安装套筒内，所述的分张板上设置有连接板二、连接块，所述的调节杆一一端与顶块连接，所述的调节板通过连接螺栓与分张板连接。本实用新型提供的磁力分张器具有刚性好，可进行上、下、左、右、前、后六方向调节，操作简单方便，使用安全可靠等优点。

1.某种用于冲压自动化生产线磁力分张器，包括定位柱、臂梁一、连接轴、臂梁二、限位板、分张板、调节杆一、调节板，其特征在于，所述的定位柱上设置有安装板、定位块、挡块，并在安装板上设置有安装孔，所述的定位块上设置有凸块，并在凸块上设置有手柄，所述的臂梁一两端均设置有安装套筒，并在臂梁一上设置有固定板、限位块、垫块，所述的臂梁一通过安装套筒设置在定位柱上，所述的垫块内设置有顶块，所述的臂梁二上设置有安装套筒，所述的连接轴一端设置在臂梁一的安装套筒内，另一端设置在臂梁二的安装套筒内，所述的限位板通过连接螺栓设置在臂梁二上，并在限位板上设置有连接板一、调节杆二，所述的分张板上设置有连接板二、连接块，并将连接板二通过旋转轴与连接板一连接，所述的调节杆一一端与顶块连接，另一端与凸块连接，并将调节杆一穿过限位块，所述的调节板通过连接螺栓与分张板连接，并在调节板上通过调节轴设置有伸缩板。
