沙滩椅内外包装自动化生产线

大学仕 2021-02-18 09:40

0点赞 1468浏览

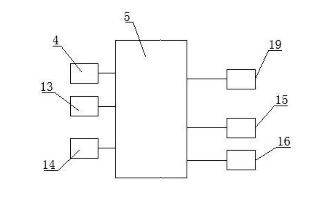

本实用新型公开了沙滩椅内外包装自动化生产线，它包括支撑框架(1)，支撑框架(1)上连接有第一主动轴(2)和第一从动轴(3)，第一主动轴(2)上连接有第一电机(4)，第一电机(4)上连接有PLC控制器(5)，第一主动轴(2)与第一从动轴(3)之间连接有传送带A(6)，传送带A(6)上设置有若干个挡板(7)，传送带A(6)一侧设置有龙门架(8)，龙门架(8)一侧设置有四轴机械臂(13)，另一侧设置有机械手(14)，所述第一从动轴(3)一侧设置有送箱装置(15)，送箱装置(15)一侧设置有封箱装置(16)。本实用新型不仅能提高生产效率，还具有方便操作和灵活性高的优点。

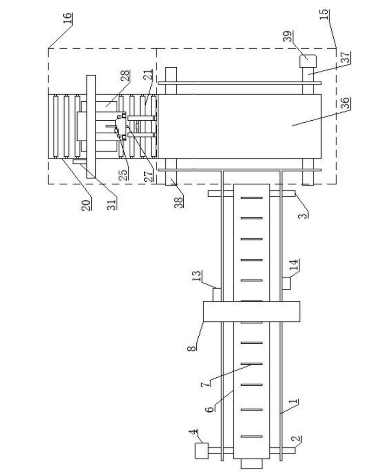

1.沙滩椅内外包装自动化生产线，其特征在于，包括支撑框架(1)，支撑框架(1)上连接有第一主动轴(2)和第一从动轴(3)，第一主动轴(2)上连接有第一电机(4)，第一电机(4)上连接有PLC控制器(5)，第一主动轴(2)与第一从动轴(3)之间连接有传送带A(6)，传送带A(6)上设置有若干个挡板(7)，传送带A(6)一侧设置有龙门架(8)，龙门架(8)上设置有胶袋卷支架(9)，胶袋卷支架(9)下方设置有牵引器(10)，牵引器(10)一侧设置有封口机A(11)，封口机A(11)一侧设置有刀片(12)，龙门架(8)一侧设置有四轴机械臂(13)，另一侧设置有机械手(14)，所述第一从动轴(3)一侧设置有送箱装置(15)，送箱装置(15)一侧设置有封箱装置(16)。

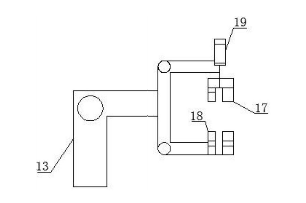

2.根据权利要求1所述的沙滩椅内外包装自动化生产线，其特征在于，所述四轴机械臂(13)上设置有吸盘(17)，吸盘(17)一侧设置有封口机B(18)，封口机B(18)和刀片(12)上均连接有液压推杆(19)，液压推杆(19)与PLC控制器(5)连接。

3.根据权利要求1所述的沙滩椅内外包装自动化生产线，其特征在于，所述封箱装置(16)包括输送台(20)，输送台(20)上设置有多个传送辊(21)，输送台(20)两侧均设置有升降架柱(22)，每个升降架柱(22)底部均设置有自动伸缩杆(23)，每个自动伸缩杆(23)上均连接有固定框架(24)，固定框架(24)中部设置有胶带架(25)，胶带架(25)的下方设置有可转动的连接架(26)，固定框架(24)下方设置有光探头(27)。

4.根据权利要求3所述的沙滩椅内外包装自动化生产线，其特征在于，所述输送台(20)上设置传送带B(28)，传送带B(28)两端分别连接有第二主动轴(29)和第二从动轴(30)，第二主动轴(29)上连接有第二电机(31)，第二电机(31)设置在输送台(20)上。

5.根据权利要求3所述的沙滩椅内外包装自动化生产线，其特征在于，所述连接架(26)一端设置有下压板(32)，另一端设置有刀片齿环(33)，下压板(32)上设置有气缸(34)，气缸(34)上设置有活塞杆(35)，活塞杆(35)与下压板(32)固定连接。

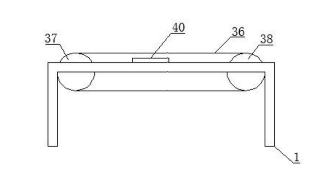

6.根据权利要求1所述的沙滩椅内外包装自动化生产线，其特征在于，所述送箱装置(15)包括传送带C(36)，传送带C(36)的两端分别设置有第三主动轴(37)和第三从动轴(38)，第三主动轴(38)上连接有第三电机(39)，传送带C(36)中部设置有重量感应器(40)，重量感应器(40)和PLC控制器(5)连接。
