本发明公开了某种模块化在线式自动化生产线系统，属于生产线领域，本发明公开的某种模块化在线式自动化生产线系统，所述上模子系统以及所述下模子系统的出料端设置有合模机构，所述合模子系统位于所述合模机构的出料端，所述合模机构包括夹取组件以及翻转机构、侧向平移气缸，所述夹取组件固定于所述侧向平移气缸的动力输出端，以控制所述夹取组件在所述上模子系统以及所述下模子系统上方来回移动，所述夹取组件设置有两个夹取头，所述翻转机构位于所述上模子系统以及所述下模子系统之间，以在所述夹取组件将所述上模子系统的模具夹持到所述翻转机构上的同时，将所述翻转机构上的模具夹持到所述下模子系统。

       2.根据权利要求1所述的模块化在线式自动化生产线系统，其特征在于，所述上模子系统(1)的输出端设置有上模输送带(17)，所述下模子系统(2)的输出端设置有下模输送带(26)，所述翻转机构(33)位于所述上模输送带(17)与所述下模输送带(26)之间，所述上模输送带(17)与所述下模输送带(26)上均连接有驱动电机，所述下模子系统(2)与所述下模输送带(26)之间设置有缓冲输送带，所述缓冲输送带上的模具首尾依次排列，所述下模输送带(26)的端部设置有限位块(171)。

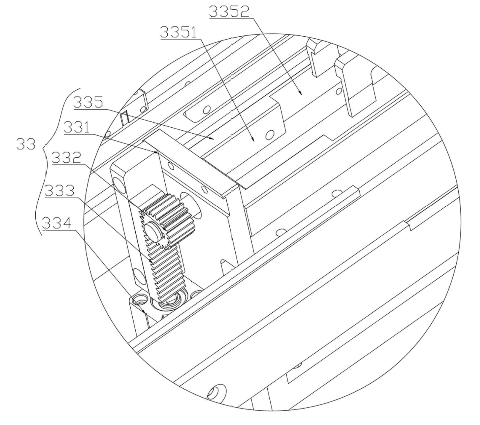

       3.根据权利要求1所述的模块化在线式自动化生产线系统，其特征在于，所述翻转机构(33)包括固定支架(331)、旋转固定框(335)、旋转气缸(334)，所述旋转固定框(335)两端均转动连接于所述固定支架(331)上，所述旋转固定框(335)的一端设置有旋转齿轮(332)，所述旋转气缸(334)的动力输出端设置有旋转齿条(333)，所述旋转齿条(333)与所述旋转齿轮(332)相啮合。

       4.根据权利要求3所述的模块化在线式自动化生产线系统，其特征在于，所述旋转固定框(335)中部设置有用于放置模具的卡接通槽(3351)，所述卡接通槽(3351)的侧壁设置有供所述夹取头(325)通过的缺口(3352)，所述卡接通槽(3351)的侧壁设置有挤压模具的弹簧阻尼，所述夹取头(325)上设置有限位台阶，安放模具时，所述限位台阶与所述旋转固定框(335)端面相抵。

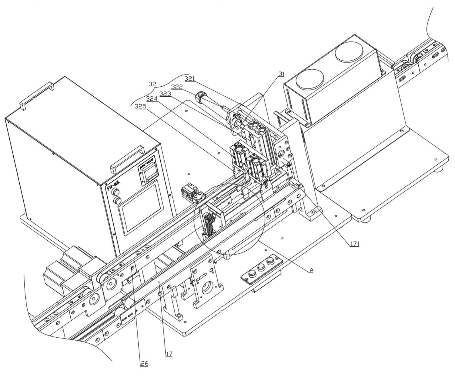

       5.根据权利要求1所述的模块化在线式自动化生产线系统，其特征在于，所述夹取组件(32)包括升降气缸(323)、夹取支架(321)，所述夹取支架(321)上设置有侧移导轨(322)，所述升降气缸(323)滑动连接于所述侧移导轨(322)上，所述侧向平移气缸(31)固定于所述夹取支架(321)上，所述升降气缸(323)固定于所述侧向平移气缸(31)的动力输出端，所述升降气缸(323)的动力输出端上设置有两个夹持气缸(324)，所述夹取头(325)固定于所述夹持气缸(324)的动力输出端。

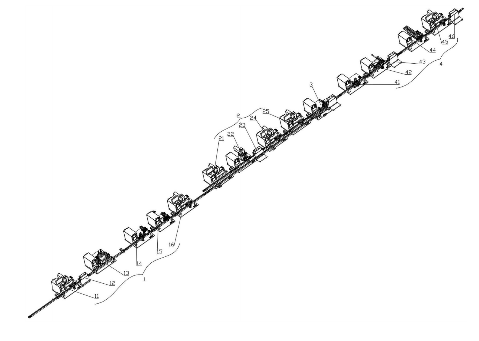

       6.根据权利要求1所述的模块化在线式自动化生产线系统，其特征在于，所述上模子系统(1)沿工序流程方向依次包括第一打胶检测机(11)、上模UV灯(12)、上模自动点焊机(13)、切拔线主机(14)、在线拔卡扣机(15)、第二打胶检测机(16)，所述第一打胶检测机(11)、上模UV灯(12)、上模自动点焊机(13)、切拔线主机(14)、在线拔卡扣机(15)、第二打胶检测机(16)通过设置上模输送带(17)串联在一起。

       7.根据权利要求1所述的模块化在线式自动化生产线系统，其特征在于，所述下模子系统(2)沿工序流程方向依次包括第三打胶检测机(21)、自动上膜片机(22)、下模UV灯(23)、第四打胶检测机(24)、第五打胶检测机(25)所述第三打胶检测机(21)、自动上膜片机(22)、下模UV灯(23)、第四打胶检测机(24)、第五打胶检测机(25)通过设置下模输送带(26)串联在一起。

       8.根据权利要求1所述的模块化在线式自动化生产线系统，其特征在于，所述合模子系统(4)沿工序流程方向通过合模输送带依次串联有自动热熔机(41)、自动拆模机(42)、合模UV灯(43)、自动装U杯机(44)、第六打胶检测机(45)、终端UV灯(46)。
