某种微波常压自动化干燥炼胶生产线

大学仕 2021-02-03 09:01

0点赞 800浏览

本实用新型公开了某种微波常压自动化干燥炼胶生产线，属于乳胶干燥技术领域，包括包括乳胶布浆系统、传送系统、微波烘干系统、排湿排热系统、监控系统和物料输出系统，其特征是，所述微波烘干系统设置有微波烘干箱、微波抑制器、微波磁控管，所述微波烘干箱内安装有红外温度传感器，用于检测箱体内物料的温度，所述微波烘干箱内外均安装有摄像系统，用于监控设备运行情况，所述微波抑制器安装于所述微波烘干箱前端和后端，起到防止微波泄露的作用，所述乳胶布浆系统设置有具备自动调节布浆速度和重量的布浆器。本实用新型能够实现乳胶的均匀干燥和快速加热，减少了高温对天然橡胶老化降解的影响。

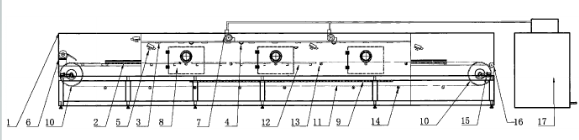

1.某种微波常压自动化干燥炼胶生产线，包括乳胶布浆系统、传送系统、微波烘干系统、排湿排热系统、监控系统和物料输出系统，其特征是，所述微波烘干系统设置有微波烘干箱(1)、微波抑制器(2)、微波磁控管(3)，所述微波烘干箱内安装有红外温度传感器(4)，用于检测箱体内物料的温度，所述微波烘干箱内外均安装有监控摄像机(5)，用于监控设备运行情况，所述微波抑制器安装于所述微波烘干箱前端和后端，起到防止微波泄露的作用，所述乳胶布浆系统设置有具备自动调节布浆速度和重量的布浆器(6)。

2.根据权利要求1所述的某种微波常压自动化干燥炼胶生产线，其特征是，所述微波烘干箱上面安装有排湿风机(7)，用于排出微波烘干箱内产生的水蒸气。

3.根据权利要求1所述的某种微波常压自动化干燥炼胶生产线，其特征是，所述微波烘干箱侧面设置有可以开启和关闭的设备维护窗(8)，所述设备维护窗上设置有观察孔。

4.根据权利要求1所述的某种微波常压自动化干燥炼胶生产线，其特征是，所述微波烘干箱采用不锈钢制作。

5.根据权利要求1所述的某种微波常压自动化干燥炼胶生产线，其特征是，所述微波烘干箱下面安装有空气净化过滤器(9)，用于净化、干燥进入微波烘干箱的空气。

6.根据权利要求1所述的某种微波常压自动化干燥炼胶生产线，其特征是，所述传送系统包括传动辊筒(10)、四氟带(11)、四氟带支撑架(12)、四氟带上支撑轴(13)、四氟带下支撑轴(14)、锟筒张紧器(15)，所述传动辊筒上面带有凹槽，与带有凸条的四氟带适配使用，用于防止四氟带运转过程中跑偏。

7.根据权利要求6所述的某种微波常压自动化干燥炼胶生产线，其特征是，所述四氟带支撑架部分或全部采用防爆钢化玻璃材料，保证四氟带传送过程中更加平整。

8.根据权利要求6所述的某种微波常压自动化干燥炼胶生产线，其特征是，所述物料输出系统设置有搓胶辊(16)，所述搓胶锟与传动锟筒做相对运动，将四氟带上经过烘干的胶片与四氟带分离。

9.根据权利要求2所述的某种微波常压自动化干燥炼胶生产线，其特征是，所述排湿排热系统设置有位于微波烘干箱后部的湿气收集箱(17)，通过排湿风机与微波烘干箱相连，湿气收集箱内有冷凝装置，用于将微波烘干箱内产生的水蒸气冷凝。
