一体化墙板自动化生产线

大学仕 2021-01-15 08:59

0点赞 1273浏览

本发明公开了一种一体化墙板自动化生产线，包括加工平台，所述加工平台的一侧设置有送料机构，所述加工平台与送料机构之间设置有涂胶机构，所述加工平台的上端设置有安装架，所述安装架的内侧设置有加压机构，所述安装架远离送料机构的一侧设置有存料板，所述安装平台的上端设置落料机构，所述落料机构包括传输滚辊、第一电机、阻挡板，所述传输滚辊通过轴承活动安装在加工平台的上端，所述第一电机安装在加工平台的一侧。本发明通过启动第一液压缸带动面板向下移动松开第二电动推杆带动夹板将面板松开，并通过第一电动推杆将夹板与第二电动推杆带动离开面板，从而便于将面板平整的安装在发泡保温板的上端，从而便于强板的组合。

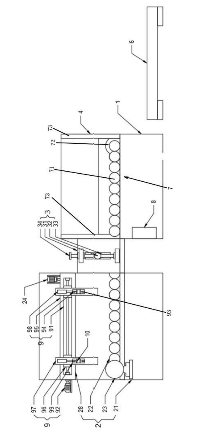

1.一种一体化墙板自动化生产线，包括加工平台(1)，其特征在于，所述加工平台(1)的一侧设置有送料机构(2)，所述加工平台(1)与送料机构(2)之间设置有涂胶机构(3)，所述加工平台(1)的上端设置有安装架(4)，所述安装架(4)的内侧设置有加压机构(5)，所述安装架(4)远离送料机构(2)的一侧设置有堆料板(6)，所述加工平台(1)的上端设置落料机构(7)，所述落料机构(7)包括传输滚辊(71)、第一电机(72)、阻挡板(73)，所述传输滚辊(71)通过轴承活动安装在加工平台(1)的上端，所述第一电机(72)安装在加工平台(1)的一侧，所述第一电机(72)的输出轴端通过联轴器与传输滚辊(71)所在转轴传动连接，所述阻挡板(73)安装在加工平台(1)的上端靠近传输滚辊(71)的两侧，所述加工平台(1)的一侧设置有控制箱(8)，所述控制箱(8)分别与送料机构(2)、加压机构(5)、第一电机(72)电性连接所述送料机构(2)包括固定架(21)、送料滚辊(22)、第二电机(23)、第三电机(24)，所述固定架(21)安装在加工平台(1)远离堆料板(6)的一侧，所述送料滚辊(22)活动安装在固定架(21)的内侧下端，所述送料滚辊(22)与加工平台(1)处于同一水平线，所述第二电机(23)安装在固定架(21)外侧靠近送料滚辊(22)的一端安装座上，所述第二电机(23)的输出轴端通过联轴器与送料滚辊(22)所在转轴传动连接，所述固定架(21)的内侧上端两侧分别固定设置有安装件(25)，所述安装件(25)相对的一侧均开设有安装槽(26)，所述安装槽(26)的内侧两端通过轴承活动安装有齿轮(27)，所述安装槽(26)的内侧通过滑槽活动安装有安装板(28)，所述安装板(28)靠近齿轮(27)的一侧固定设置有齿条(29)，所述齿条(29)与齿轮(27)相互啮合，所述第三电机(24)安装在安装件(25)的上端靠近加工平台(1)一侧的安装座上，所述第三电机(24)的输出轴端通过联轴器与齿轮(27)所在转轴传动连接，所述安装板(28)相对的一侧两端均设置有固定机构(9)，所述控制箱(8)分别与第二电机(23)、第三电机(24)电性连接。

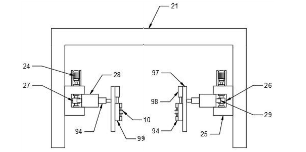

2.根据权利要求1所述的一种一体化墙板自动化生产线，其特征在于，所述固定机构(9)包括双头螺杆(91)、第四电机(92)、第一电动推杆(93)、第二电动推杆(94)，所述安装板(28)相对的一侧开设有固定槽(95)，所述双头螺杆(91)通过轴承活动安装在固定槽(95)的内侧，所述第四电机(92)安装在安装板(28)的一侧安装座上，所述第四电机(92)的输出轴端通过联轴器与双头螺杆(91)所在转轴传动连接，所述双头螺杆(91)的两端外侧通过螺纹活动安装有活动件(96)，所述活动件(96)通过滑槽与安装板(28)活动连接，所述第一电动推杆(93)安装在活动件(96)远离双头螺杆(91)的一侧，所述第一电动推杆(93)伸缩轴端固定设置有安装块(97)，所述安装块(97)远离第一电动推杆(93)的一侧上端固定设置有第一液压缸(98)，所述第一液压缸(98)的伸缩轴端固定设置有连接件(99)，所述第二电动推杆(94)安装在连接件(99)远离安装块(97)一侧的两端，所述第二电动推杆(94)的伸缩轴端均固定设置有夹板(10)，所述控制箱(8)分别与第四电机(92)、第一电动推杆(93)、第二电动推杆(94)、第一液压缸(98)电性连接。

3.根据权利要求1所述的一种一体化墙板自动化生产线，其特征在于，所述涂胶机构(3)包括支架(31)、安装杆(32)、涂胶喷头(33)，所述支架(31)安装早加工平台(1)与固定架(21)之间，所述安装杆(32)通过滑槽活动安装在支架(31)的内侧，所述支架(31)的两侧两端分别活动安装有螺纹杆(34)，所述安装杆(32)通过螺纹活动安装在螺纹杆(34)的外侧，所述涂胶喷头(33)安装在安装杆(32)的下端。

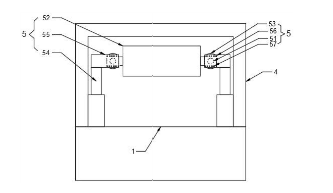

4.根据权利要求1所述的一种一体化墙板自动化生产线，其特征在于，所述加压机构(5)包括丝杆(51)、加压滚辊(52)、第五电机(53)、所述安装架(4)的内部两侧均设置有第二液压缸(54)、所述第二液压缸(54)的伸缩轴端固定设置有固定板(55)、所述固定板(55)相对的一侧均开设有活动槽(56)、所述丝杆(51)的外侧通过螺纹活动安装有活动块(57)、所述加压滚辊(52)通过轴承活动安装在活动块(57)之间、所述第五电机(53)安装在固定板(55)一侧的安装座上、所述第五电机(53)的输出轴端通过联轴器与丝杆(51)所在转轴传动连接、所述第五电机(53)与控制箱(8)电性连接。
