机械自动化混合装置

大学仕 2020-09-10 10:52

0点赞 389浏览

摘要：

本实用新型公开了一种机械自动化混合装置，包括固定壳，固定壳底部的四角处均固定连接有支撑板，固定壳的右侧固定连接有搅拌电机，搅拌电机的输出轴上固定连接有搅拌转轴，搅拌转轴的左端贯穿固定壳且延伸至其内部，位于固定壳内部的搅拌转轴的表面固定连接有搅拌叶片。

技术领域：

本实用新型涉及机械自动化技术领域，具体为一种机械自动化混合装置。

背景技术：

机械自动化是指机器或装置在无人干预的情况下按预定的程序或指令自动进行操作或控制的过程，而机械自动化就是机器或者装置通过机械方式来实现自动化控制的过程，对物料进行加工时需要用到混合装置，目前市面上缺少将下料自动化与混合装置相结合。常见的混合装置多为人工进行下料，下料时需要人员打开盖子使得混合装置内部的物料进行排出，增加了工人的工作时间和工作负担，大大降低了工作效率，给使用者带来极大的不便。

实用新型内容：

本实用新型的目的在于提供一种机械自动化混合装置，具备自动化下料的优点，解决了常见的混合装置多为人工进行下料的问题。

为实现上述目的，本实用新型提供如下技术方案：

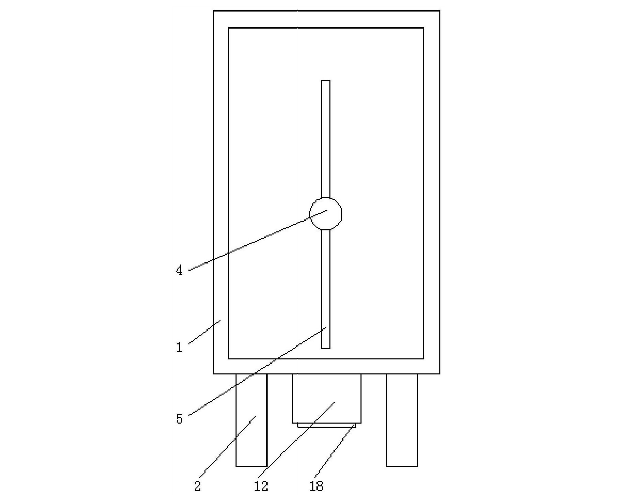

一种机械自动化混合装置，包括固定壳，固定壳底部的四角处均固定连接有支撑板，固定壳的右侧固定连接有搅拌电机，搅拌电机的输出轴上固定连接有搅拌转轴，搅拌转轴的左端贯穿固定壳且延伸至其内部，位于固定壳内部的搅拌转轴的表面固定连接有搅拌叶片。

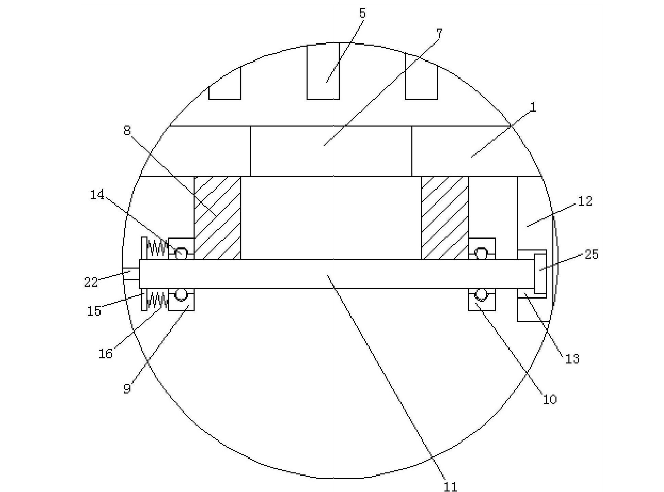

固定壳顶部的中点处开设有进料口，固定壳底部的中点处开设有出料口，固定壳的底部且对应出料口的位置固定连接有与出料口相适配的排料管，排料管左侧的底部固定连接有第一支撑块，排料管右侧的底部固定连接有第二支撑块，所述第一支撑块的左侧设置有挡板。固定壳的底部且位于排料管的右侧固定连接有固定板，固定板的左侧且对应挡板的位置开设有连接槽，挡板的右侧从左至右依次贯穿第一支撑块、第二支撑块和连接槽且延伸至连接槽的内部。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过第一支撑块、第二支撑块、挡板、固定板、连接槽、钢珠、稳固块、限位弹簧、旋转电机、旋转转轴、绕线轮、固定绳和通槽的相互配合，实现了自动化下料的效果，解决了常见的混合装置多为人工进行下料的问题，下料时通过机械自动化代替手工业操作，减少了工人的工作时间和负担，提高了工作效率，避免了延迟后续工作的进程，给使用者带来极大的便利。

2、本实用新型通过设置密封圈，提高了搅拌转轴和固定壳之间的密封性，通过设置软垫，避免挡板和连接槽之间发生碰撞，提高了挡板的使用寿命。通过设置连接壳，起到了防护搅拌电机的作用，通过设置加强筋，提高了连接板和固定壳之间的稳固性，通过设置滚动轴承，提高了旋转转轴的稳固性，避免旋转转轴使用时出现晃动的现象。
