在线复合棒视觉检测系统

大学仕 2020-07-03 10:44

0点赞 543浏览

摘要：

本发明属于在生产线线视觉检测系统技术领域，涉及一种在线复合棒视觉检测系统。包括系统控制执行模块，用于执行以下动作，采集主轴编码器的A、B、Z信号到PLC的高速计数器内，输出量分别控制LED声光报警灯的黄、绿、红、蜂鸣，以及剔除口的高速电磁阀导通气阀以剔除异形复合棒，PLC集成的数字量和模拟量输入和输出可与过程信号直接连接，相较于其它复合棒检测技术，在线复合棒视觉检测系统具有较高的检测速度和精确度，因此可以大大提高复合棒复合棒的生产效率和自动化程度。

在线复合棒复合棒系统采用了现代光机电自动化技术和图像处理技术，具有快速、准确、自动化程度高、操作简单、质量可靠等优势。

技术领域：

本发明属于在生产线线视觉检测系统技术领域，涉及一种在线复合棒视觉检测系统。

背景技术：

香烟复合棒成型及复合生产过程通常会产生存在缺陷的次品在复合棒复合过程中存在长度不准、排列错误、拼接缝隙、混料等问题，对复合棒次品进行筛选和剔除，是提高复合棒产品质量的重要生产环节。

传统的复合棒次品检测使用的是人工抽样方法，但人工抽样检测存在检测速度慢、检测错误率较高等缺点，因此无法满足目前高速和准确检测的需要。目前国内常用的复合棒次品自动检测剔除方法有传感器检测方法和微波检测方法，这些检测方法的检测速度和效果相对人工抽样方法有所提高，但是存在设备成本较高、检测效果较差的缺点因此需要进一步提升对复合棒产品的检测速度和降低对复合棒次品误报率。

发明内容：

本发明创造的目的在于，提供一种适用于生产线上的在线复合棒视觉检测系统，提高生产线产品质量检测的在线复合棒视觉检测系统。

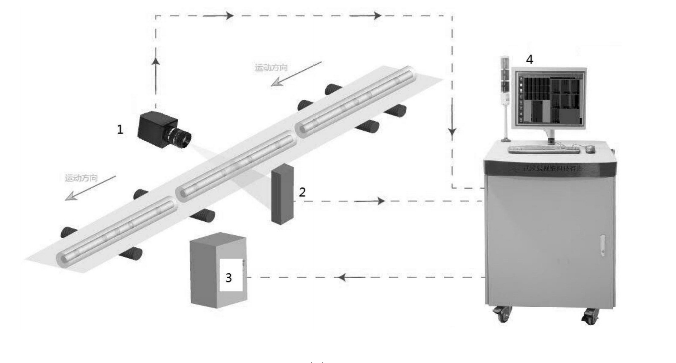

在线复合棒视觉检测系统的进一步改进还包括，在线复合棒视觉检测模块使用双相机采集复合棒图像，上相机实时采集复合棒上方图像，下相机实时采集复合棒底部图像，采集的图像数据，通过每台相机对应的图像采集卡传输到检测端下位机，系统再由下位机图像处理系统根据预先设定的参数对产品图像进行一系列分析和处理，识别出产品缺陷后，将缺陷图像、缺陷类型、缺陷大小、缺陷位置等所有信息存入到数据库，并且通过上位机实时显示缺陷图像和缺陷相关信息，通过信号处理系统来输出报警信号和剔除信号。

对前述在线复合棒视觉检测系统的进一步改进还包括，还包括系统界面包括实时图区域，用于实时显示正在监测的产品图像，方便随时做出检测参数或硬件的调整，包括缺陷类别统计图区域，用于显示各类别缺陷的数量，并统计其在总缺陷数量所占比例，有利于生产环节针对性的调整，包括缺陷图片墙区域，实时显示缺陷图片及编号、时间、类别等，可以对比缺陷检测值和偏差值，更清晰直观，包括菜单区域，主要的控制区域，并对所检产品设置各项检测参数。

其有益效果在于：

相较于其它复合棒检测技术，在线复合棒视觉检测系统具有较高的检测速度和精确度，因此可以大大提高复合棒复合棒的生产效率和自动化程度。在线复合棒复合棒系统采用了现代光机电自动化技术和图像处理技术，具有快速、准确、自动化程度高、操作简单、质量可靠等优势。

这就为公司有效地提高了复合棒的生产率和生产质量，并为公司创造了较高的经济效益和社会效益。
