复合肥自动化加工生产线

大学仕 2020-06-30 16:00

0点赞 467浏览

摘要：

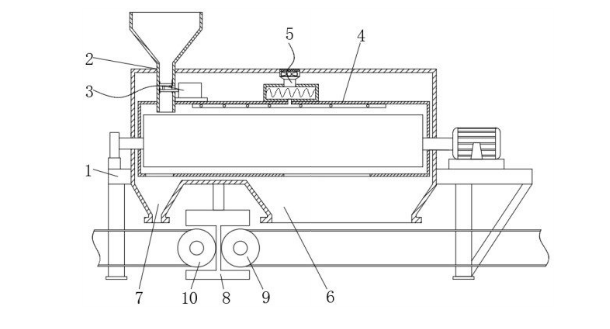

本发明公开了一种复合肥加工自动化生产线，包括筛选生产线主体、入料漏斗、开关组件、筛选器、烘干组件、第一出料口和第二出料口，筛选生产线主体的顶端外壁上贯通连接有入料漏斗，入料漏斗的一侧中部内壁上固定有开关组件，筛选器的顶端外壁上固定有烘干组件，筛选生产线主体位于筛选器底端的外壁上开设有第一出料口，筛选生产线主体位于第一出料口一侧的外壁上开设有第二出料口，该生产线采用了液压杆控制漏斗门，当检测到筛选器中的原料到达额度时，会自动关闭漏斗门，进行筛选操作，这会减少人工操作，提高了工作效率，而且还采用了烘干装置，使筛选和烘干过程同时进行，减少一道工序，能够使生产效率提高。

技术领域：

本发明涉及复合肥加工生产线技术领域，具体为一种复合肥加工自动化生产线。

背景技术：

复合肥生产线的工艺流程通常可分为，原料配料、原料搅拌、原料造粒、颗粒烘干、颗粒冷却、颗粒分级、成品包膜、最后成品包装，这种复合肥生产线投资少、见效快、经济效益好，而且成套设备流程布局紧凑，科学合理，技术先进，能够节能降耗，无三废排出，操作稳定，运行可靠维修方便，而且原料适应性广，适用于复混肥料、医药、化工、饲料等各种原料的造粒，产品成粒率高，能生产各种浓度，多种类型复混肥。

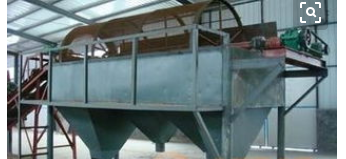

实用性高，而且一般采用滚筒筛选机去筛选颗粒，结构简单，经济实用。但现有的复合肥筛选生产线在加料的过程中无法自动停止，只能人工估量来倒入一定量的原料，这会导致倒入的原料有时会增加，有时会减少，不够准确，而且还会浪费大量的人力物力，还有在筛选过程和烘干过程都是独立进行的，筛选后再送入滚筒烘干机进行烘干处理，使复合肥生产线多增加一道工序，还会增加原料的送料过程，这会降低筛选生产线的生产效率。

发明内容：

本发明的目的在于提供一种复合肥加工自动化生产线，以解决上述背景技术中提出的问题。

为了解决上述技术问题，本发明提供如下技术方案：

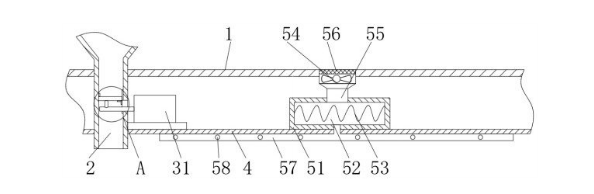

所述筛选器的顶端外壁上固定有烘干组件，所述烘干组件包括加热块、加热槽、电阻丝、引风机、进风管、过滤网、导风管和出风孔，所述筛选器的顶端外壁上焊接固定有加热块，所述加热块的一侧内壁上开设有加热槽。所述加热块的顶端外壁上贯通连接有进风管，所述筛选生产线主体的顶端外壁上镶嵌连接有引风机，且进风管的另一端插接于引风机的底端外壁上，所述筛选生产线主体位于引风机顶端的内壁上镶嵌连接有过滤网，所述加热块的底端中部外壁上贯通连接导风管，且导风管的另一端贯穿于筛选器的内部。

所述导风管的一侧外壁上分布开设有出风孔。所述筛选生产线主体位于筛选器底端的外壁上开设有第一出料口。所述筛选生产线主体位于第一出料口一侧的外壁上开设有第二出料口。所述筛选生产线主体的底端外壁上设置有安装架。所述安装架的一侧内壁上对应第一出料口转动连接有第一传送机，所述安装架相对的一侧内壁上对应第二出料口转动连接有第二传送机。所述电源的电性输出端与电线的电性输入端电性相连，所述电线的电性输出端与电阻丝的电性输入端电性相连。
