某种焊接环焊接装配视觉检测装置
大学仕 2021-06-15 09:13
点赞 1044浏览

        本发明公开了种焊接环焊接装配视觉检测装置,包括电动滑轨、激光焊接头、载物板和机架,所述机架的一侧安装有控制器,且机架内部的顶端安装有伺服电机,并且伺服电机输出端机架的内部通过轴承安装有丝杆,所述丝杆上设置有驱动块,且驱动块的底部固定有装配板,所述装配板的底部安装有电动伸缩杆,且电动伸缩杆的底部安装有激光焊接头,所述激光焊接头下方的机架内部安装有载物板,机架内部的底端均匀安装有电动滑轨,且载物板底部的两端皆固定有与电动滑轨相匹配的电动滑块,所述载物板远离伺服电机一端的机架上焊接有可伸缩支撑杆;本发明自动化程度高,提高了整体装置的稳定性和焊接效果,具有良好的市场应用价值。


        1.种焊接环焊接装配视觉检测装置,包括电动滑轨、激光焊接头、载物板和机架,其特征在于:所述机架的一侧安装有控制器,且机架内部的顶端安装有伺服电机,并且伺服电机输出端机架的内部通过轴承安装有丝杆,所述丝杆上设置有驱动块,且驱动块的底部固定有装配板,所述装配板的底部安装有电动伸缩杆,且电动伸缩杆的底部安装有激光焊接头,所述激光焊接头下方的机架内部安装有载物板,机架内部的底端均匀安装有电动滑轨,且载物板底部的两端皆固定有与电动滑轨相匹配的电动滑块,所述载物板远离伺服电机一端的机架上焊接有可伸缩支撑杆,且可伸缩支撑杆的顶部安装有CCD相机。

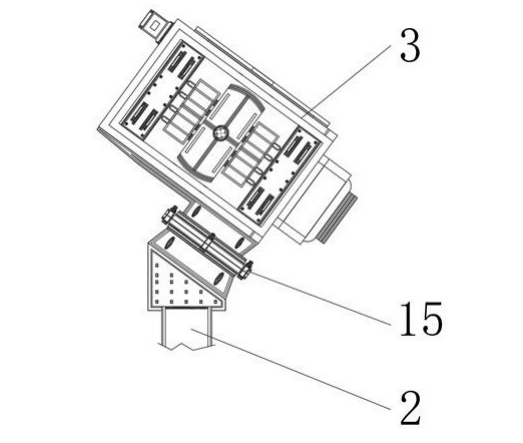

        2.根据权利要求1所述的种焊接环焊接装配视觉检测装置,其特征在于:所述可伸缩支撑杆的顶部和CCD相机的底部皆焊接有法兰盘,且法兰盘上均匀设置有螺丝。

        3.根据权利要求1所述的种焊接环焊接装配视觉检测装置,其特征在于:所述装配板上均匀设置有预留插槽,电动伸缩杆的顶部焊接有连接板,连接板上均匀焊接有与预留插槽相匹配的预留插条,且预留插条上设置有与装配板连接的螺丝。


        4.根据权利要求1所述的种焊接环焊接装配视觉检测装置,其特征在于:所述装配板和驱动块之间构成一体化焊接结构,驱动块呈中空结构,且驱动块和丝杆之间构成螺纹连接。

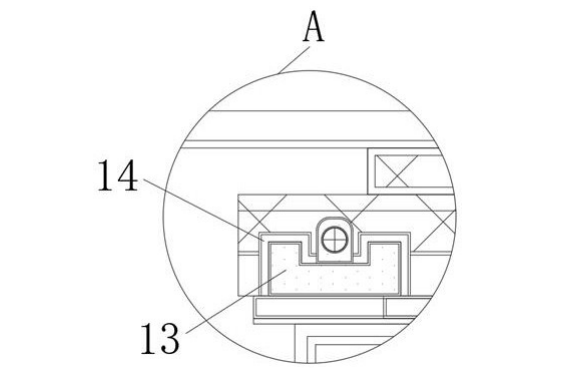

        5.根据权利要求1所述的种焊接环焊接装配视觉检测装置,其特征在于:所述装配板顶部的两侧皆焊接有导向块,机架内部的顶端均匀设置有与导向块相匹配的导向槽,且导向块和导向槽构成滑动结构。


        6.根据权利要求1所述的种焊接环焊接装配视觉检测装置,其特征在于:所述激光焊接头的两端皆安装有定位灯。

        7.根据权利要求1所述的种焊接环焊接装配视觉检测装置,其特征在于:所述机架底部的四个拐角处皆焊接有缓冲块,且缓冲块的底部均匀固定有橡胶减震件,并且橡胶减震件的底部固定有与缓冲块相匹配的缓冲座。


        8.根据权利要求7所述的种焊接环焊接装配视觉检测装置,其特征在于:所述缓冲座的底部设置有硅胶防滑层,且缓冲座一端的底部焊接有安装脚,安装脚上设置有固定螺栓。
