机电自动化物料传送装置

大学仕 2020-11-27 10:27

0点赞 605浏览

摘要：

本实用新型属于物料传送技术领域，尤其为一种机电自动化物料传送装置，包括传送带和物料箱。

背景技术：

物料传送装置是一种通过上下或作用等移动方式将物料进行传输的装置，在机电自动化生产过程中物料传输的环节必不可少，在这个环节通常会用到带式传送装置，传统带式传送装置在传送过程中容易导致物料掉落破碎，运送过程不能保证物料完整。

现在市场上的物料传送装置传送过程中物料运输过程中容易掉落破碎，不便于对物料进行固定，装置结构复杂不便于操作，碎料杂质等无法进行初步过滤，针对上述情况，在现有的物料传送装置基础上进行技术创新，为此我们提出一种能够在传送过程中对物料进行固定，装置结构简单便于用户操作，能够将碎料杂质等进行初步过滤的机电自动化物料传送装置。针对上述问题，急需在原有物料传送装置的基础上进行创新设计。

实用新型内容：

本实用新型的目的在于提供一种机电自动化物料传送装置，以解决上述背景技术中提出一般的物料传送装置传送过程中物料运输过程中容易掉落破碎，不便于对物料进行固定，装置结构复杂不便于操作，碎料无法进行初步过滤的问题。

为实现上述目的，本实用新型提供如下技术方案：

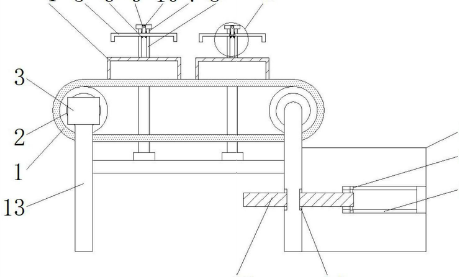

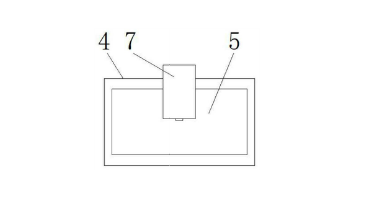

一种机电自动化物料传送装置，包括传送带和物料箱所述传送带的下方安装有支架，且传送带的内侧安装有转轴，并且转轴的端部安装有电机，传送带的上方安装有放置盒，且放置盒的上方安装有固定板，且固定板的中间位置安装有滑轮，滑轮的边侧安装有固定杆，且固定杆的中间位置预留有第一滑槽，固定板的上方预留有第一卡槽，且第一卡槽的内侧安装有卡块，物料箱位于支架的边侧，且物料箱的中间位置安装有卡杆，卡杆的外侧预留有第二卡槽，且卡杆的端部安装有第一滑块，并且第一滑块的外侧预留有第二滑槽。

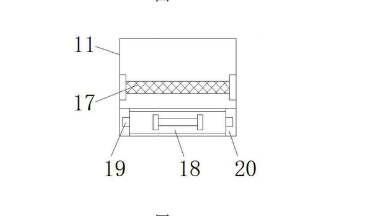

物料箱的内侧安装有滤网，且滤网的下方安装有碎料盒，碎料盒的端部安装有第二滑块，且第二滑块的外侧预留有限位槽。放置盒通过传送带与支架构成滑动结构，且放置盒关于传送带的轴线对称设置有2个。固定板通过滑轮与第一滑槽构成升降结构，且固定板与放置盒之间为相互平行设置。第一卡槽与卡块之间为卡合连接，且第一卡槽的内径与卡块的外径相同。物料箱通过卡杆与支架构成可拆卸结构，且卡杆与支架之间为相互垂直设置。碎料盒通过第二滑块与限位槽构成滑动结构，且碎料盒的中轴线与滤网的中轴线相互重合。

与现有技术相比，本实用新型的有益效果如下：

1.将需要进行传送的物料放置于放置盒的内部后，传送带通过电机对转轴的作用力进行转动，传送带能够将物品经过水平传送至下一生产点，节省了用户的时间，用户无需用手进行多次分拣，同时节省了人力，用户将物料放置于放置盒内部后，松开卡块，固定板失去固定的作用力，滑轮随即通过第一滑槽向下滑动，固定板将放置盒内的物料进行挤压固定，防止物料传送过程中抖落，防止物料运送过程中掉落影响物料的完整。

2.将物料放置于物料箱内部后，完整的物料落入滤网上方，破碎物料和灰尘杂质等经过滤网过滤后，落入碎料盒内部，用户通过拉动把手，将碎料盒通过第二滑块在限位槽内滑动滑出，最后将碎料杂质取出倾倒即可，这样能够节省用户二次筛选物料的时间。
