自动化蒙砂玻璃生产线

大学仕 2020-11-27 09:51

2点赞 1111浏览

摘要：

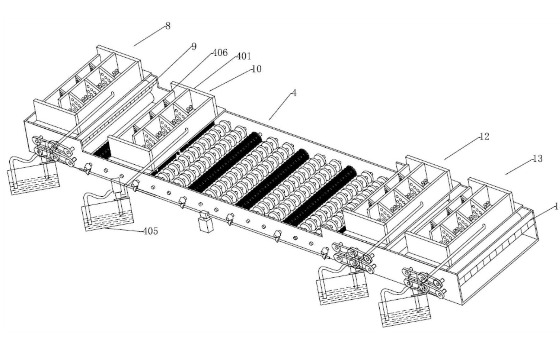

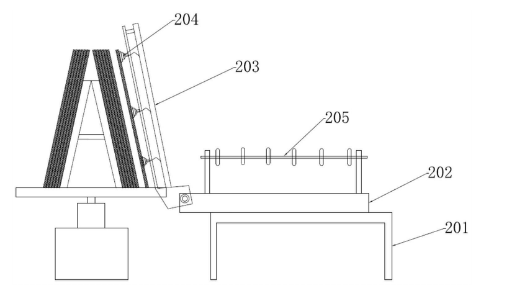

本发明属于玻璃生产技术领域一种自动化蒙砂玻璃生产线，包括上片玻璃旋转架、上片机、上片玻璃校正机、玻璃蒙砂机、下片玻璃校正机、下片机和下片玻璃旋转架，玻璃蒙砂机从进料口至出料口方向依次设有第一次药水清洗装置、第一次吹干装置，药水蒙砂装置、玻璃表面刮皮装置、第二次药水清洗装置、清水清洗装置和第二次吹干装置，第一次药水清洗装置、药水蒙砂装置、第二次药水清洗装置和清水清洗装置均设有一组液体循环装置。

背景技术：

目前现有的蒙砂玻璃生产线生产，在进行单面蒙砂处理时，多数以原有的方法，人工或者人工操作借助机械设备，将玻璃一片一片放入蒙砂处理池子处理，浪费人力，且浪费时间，成本高，生产效率低下。另外现有的蒙砂玻璃生产线多数会造成玻璃不需要蒙砂的一面出现蒙砂现象，因此亟需研发一种能够省去人工、适应大尺寸玻璃蒙砂处理的自动化生产线。

发明内容：

本发明要解决的技术问题是克服以上技术问题，提供一种自动化蒙砂玻璃生产线。

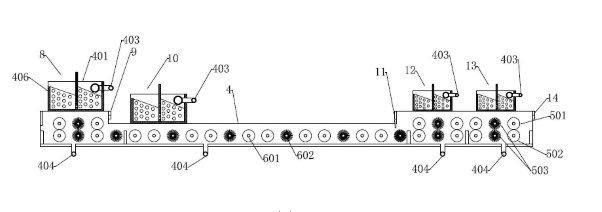

自动化蒙砂玻璃生产线液体循装置包括溢流槽、循环泵、进水管、回水管和循环池，进水管的进水端连接于循环泵的出水端，进水管的出水端放置在溢流槽内，溢流槽内溢流出来的液体经回水管引流回循环池，循环泵的吸水端伸入循环池，溢流槽为双U型槽结构，两个U型槽之间通过隔流板分隔，隔流板底部设有过水孔，进水管的出水口伸入其中一个U型槽，与U型槽内的喷淋管连接，另一个U型槽设有溢流板。

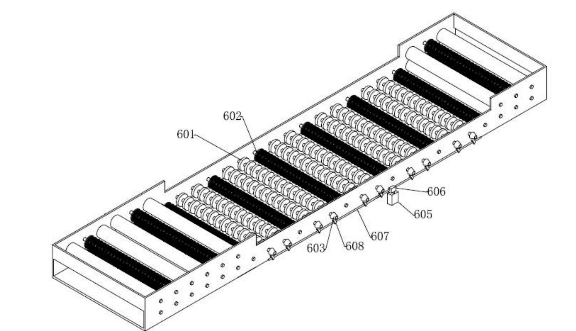

两个U型槽内均设有若干带通孔的分隔板，溢流槽的两端安装在玻璃蒙砂机的框架顶部，玻璃蒙砂机的框架上位于第一次药水清洗装置、第二次药水清洗装置和清水清洗装置处均设有第一玻璃传动装置，第一玻璃传动装置包括两个上层橡胶滚筒和两个下层橡胶滚筒，两个上层橡胶滚筒之间和两个下层橡胶滚筒之间均设有第一刷辊，玻璃蒙砂机的框架上位于药水蒙砂装置位置处设有第二玻璃传动装置，第二玻璃传动装置包括若干用于传送玻璃的第三传动辊和若干第二刷辊，第二滚刷的转动方向与第三传动辊相反。

上层橡胶滚筒与其中间的第一刷辊的同一端在玻璃蒙砂机的框架外侧通过皮带轮和皮带传动连接所述下层橡胶滚筒与其中间的第一刷辊间的传动和上层橡胶滚筒与其中间的第一刷辊间的传动相同，若干第三传动辊的同一端在玻璃蒙砂机的框架外一侧均设有第一斜齿轮，若干所述第二刷辊的同一端在玻璃蒙砂机的框架外另一侧均设有第二斜齿轮，玻璃蒙砂机的框架外位于第一斜齿轮一侧设有第一驱动电机，第一驱动电机的输出端通过一个T性转换箱连接有第一传动杆，第一传动杆上同轴设置有与第一斜齿轮啮合的第三斜齿轮。

玻璃蒙砂机的框架外位于第二斜齿轮一侧设有第二驱动电机，第二驱动电机的输出端通过一个T性转换箱连接有第二传动杆，第二传动杆上同轴设置有与第二斜齿轮啮合的第四斜齿轮。第一次吹干装置设置在第一次药水清洗装置的出料端，第二次吹干装置设置于清水清洗装置的出料端，第一次吹干装置和第二次吹干装置的两端均固定于玻璃蒙砂机的框架上，第一次吹干装置和第二次吹干装置上均设有若干风刀，风道的出风方向朝向玻璃。
