自动化气压检测设备

大学仕 2020-10-30 14:06

0点赞 824浏览

摘要：

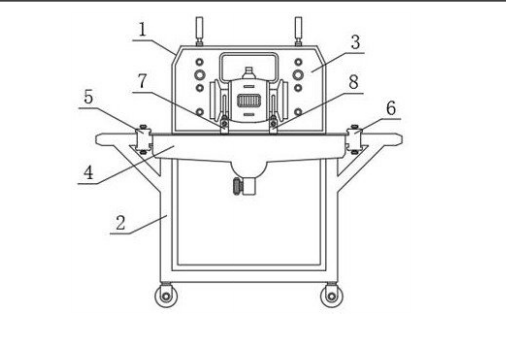

本实用新型属于气压检测技术领域，尤其为一种自动化气压检测设备，包括机体，机体的底端设置有工作台，机体的上端设置有检测柜，工作台与检测柜固定相连接，机体的上端一侧贴合设置有集尘仓。集尘仓的两端分别固定有一号卡块和二号卡块，集尘仓的底端固定有出尘管，机体的上端两侧分别固定有一号支撑组件和二号支撑组件，一号支撑组件和二号支撑组件均包括固定筒、螺纹杆和支撑架，固定筒的上端旋合连接有螺纹杆，螺纹杆的上端固定有支撑架。

背景技术：

阀门类壳体零件的整体密封性能至关重要，阀门类壳体在进行密封性能测试时经常存在大压力测试无泄漏，小压力测试泄漏的情况，因此在进行阀门类壳体气密性测试时，经常需要对同一零件进行几个大小不同压力交替测试，目前在进行各个阀门壳体气密性测试时，多采用人工进行压力切换，使用较为不便。

在检测阀体气压时，阀体与工作台面之间无较好的支撑结构，在检测过程中，阀体容易受外部作用力发生移位，从而造成检测管口的检测管松动脱落，影响使用，同时在检测阀体气压时，工作台面外部四周无较好的清尘结构，所产生的尘土杂物清理清洁不便，影响使用。

实用新型内容：

为解决现有技术中存在的上述问题，本实用新型提供了一种自动化气压检测设备，具有操作简单和使用便捷的特点。为实现上述目的，本实用新型提供如下技术方案：

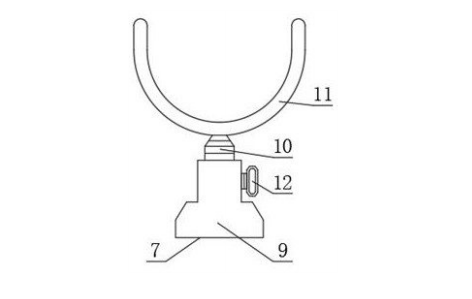

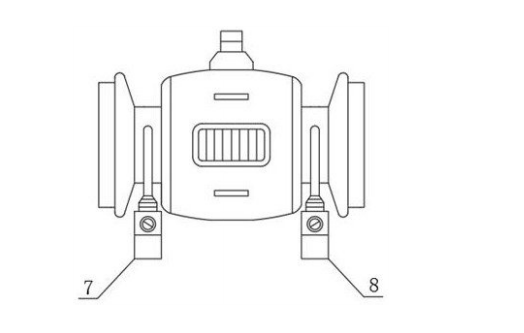

一种自动化气压检测设备集尘仓为斗形结构，集尘仓的内部上端开设有梯形腔，集尘仓的内部底端开设有弧形腔，出尘管的一侧固定有手控阀，出尘管与集尘仓内部相通。一号卡块和二号卡块的外部四周均为弧形结构且呈对称设置，一号卡块和二号卡块的上下两端均旋合连接有二号螺纹栓，一号卡块和二号卡块均与机体卡合相连接。固定筒的底端为梯形结构，固定筒与螺纹杆的连接处位于固定筒的上端一侧旋合连接有一号螺纹栓。一号支撑组件和二号支撑组件呈对称设置上端高度一致，支撑架为弧形结构。
