机器人数字化加工变速箱精密部件

大学仕 2020-10-19 11:50

0点赞 308浏览

西班牙集成商eProject4是一家工业工程公司，专门从事CNC机械设计、建造及生产，为自动化和机器制造的所有生产过程提供全面的解决方案，在该领域拥有极高声誉。eProject4提出针对金属加工的创新自动化解决方案Dinamtrack系统，可简化复杂零件的图像控制处理步骤。其中，史陶比尔的uniVAL plc可实时处理3D扫描信息，实现机器人和CNC控制器之间的数据交换。

机器人自动化已稳步进入金属加工行业，它们在其中承担铣削和去毛刺等任务，还能够在复杂的变速箱中钻孔，进行高精度切削螺纹，以便将金属件的上下两部分牢固地装配在一起。这个过程需要机器人由始至终都能精确地夹持、固定工件。传统机器人工况变化没有意识，一旦开始加工，存储在控制器中的程序便会自动运行。必须精确定义初始条件，确定之后不得更改。

eProject4团队则希望达到在生产条件与初始规范不相符的情况下，也能实现生产流程完全自动化且无错误地运行。即使对变速箱壳体零件的夹紧操作有误，也能以恒定精度来钻孔。
eProject4工程团队完成了在变速箱壳体上实现自动化打孔，并在此过程中提出一种高度创新的解决方案。由eProject4开发的Dinamtrack系统将复杂的系统简化，并实现智能控制。机器人可以在该工作站执行车削和铣削任务，并直接从CNC控制器接收命令，以便加工出高质量的工件表面。

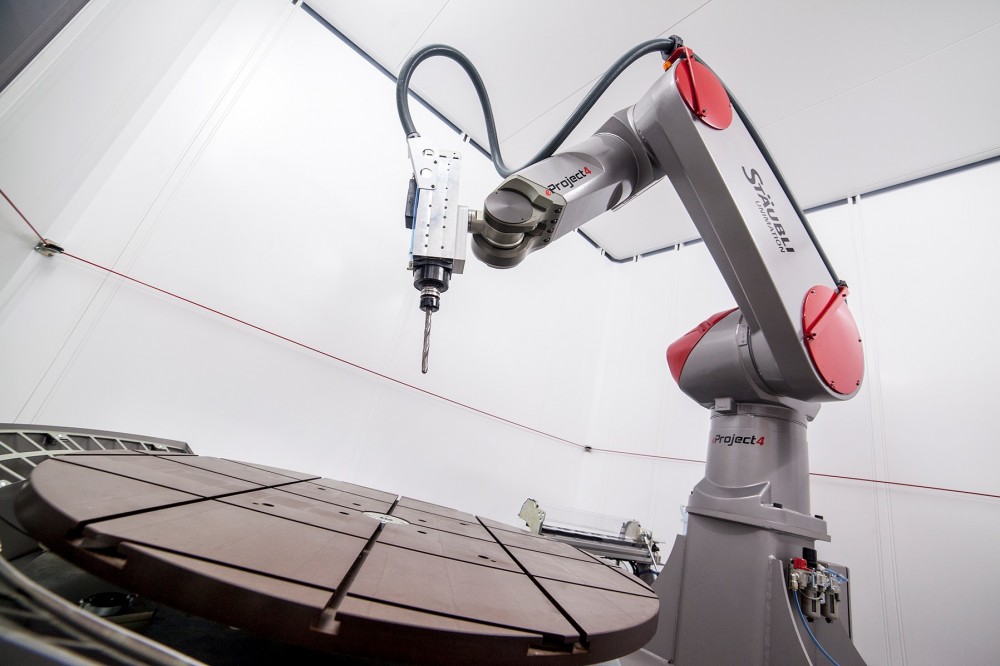

在Dinamtrack项目中，将机器人与CNC控制器进行深度集成，3D图像处理监控操作并向控制器提供实时数据，根据情况执行任务。机器人必须能够“看到”自己在做什么。为此，必须在齿轮箱上提供扫描仪可以识别的参考点。前提条件是机器人必须具有高精度，这也是选择史陶比尔TX系列机器人的原因。

另外，必须确保扫描仪、CNC控制器和机器人之间的直接实时连接。史陶比尔开发的uniVAL plc接口可以满足此要求，它使用户可以通过PLC或CNC控制器中的功能模块对机器人进行编程和控制。该上级控制系统可以通过标准现场总线连接到其他控制器，也能够连接到3D扫描仪。该结构简单而强大，可以使机器人运动序列适应3D扫描仪实时传输的信号，因而非常实用，完全满足Dinamtrack项目要求。

Dinamtrack系统的优势在检查加工过程时显而易见。机器人由3D扫描仪进行监控，可以找到要切削的孔。如果操作员松开夹紧系统，将楔子放置在变速箱壳体下，使其不固定在工件支架上，机器人仍会照常接近工件。经过短暂停顿，即在收到3D扫描仪的信号后，机器人将工具倾斜放置到孔的正确角度。然后，它将工具调整到传感器检测单个工件的位置。

这要归功于3D扫描仪执行的外部测量过程，将工件的实际位置与存储在控制器中的3D模型进行比较。然后，机器人接收“偏移量”输入，在定位工具和加工工件时，机器人会考虑该“偏移量”，以便实现精准定位。如果没有如此强大且实时的交互接口，就无法实现机器人、CNC控制器和3D扫描仪的特定工作组合。据eProject4介绍，Dinamtrack项目也可以使用更大的机器人，如配备了uniVAL plc接口的史陶比尔TX200。

eProject4公司项目经理:“史陶比尔机器人为加工过程带来了极大的灵活性，特别是铣削复杂的零件。除了独特的控制性能外，机器人的高精度和高动态性也是项目的亮点。史陶比尔员工在高度专业化操作方面提供了大力支持，尤其是通过uniVAL plc接口将西门子 CNC控制系统连接到机器人。”

（文章来源于机器人在线网）
