自动化工业生产防错装置

大学仕 2020-10-12 15:21

0点赞 811浏览

摘要：

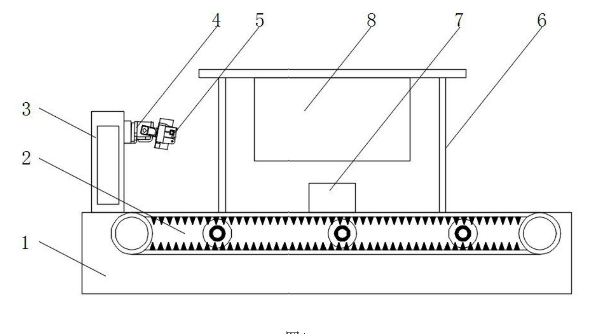

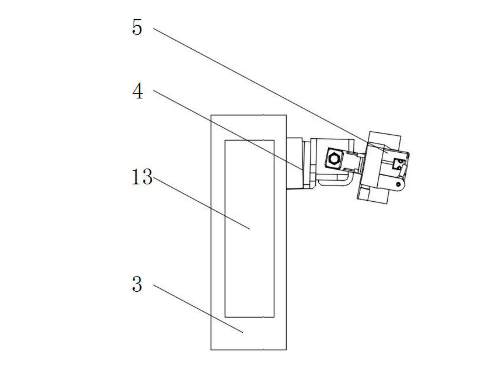

本实用新型公开了一种自动化工业生产防错装置，包括工作台，工作台上方安装有输送传送带，工作台顶部设置有防错机架，防错机架内部设置有中控处理模组，防错机架外侧设置有防错摄像头安装座，防错摄像头安装座外侧安装有CCD线束防错检测仪，工作台上方设置有加工机架，加工机架内侧设置有加工设备箱，工作台顶部位于加工设备箱下方设置有校准装置，校准装置内侧设置有CCD光栅防错检测仪安装座。

技术领域：

本实用新型涉及生产防错技术领域，具体为一种自动化工业生产防错装置。

背景技术：

目前随着科技的发展，工业生产技术越来越先进，自动化生产也慢慢普及。在自动化生产中，一般采用感应器控制产品摆放是否到位，但是感应器只能感应产品的存在与否，当产品摆放倾斜、甚至倒立的情况发生，感应器无法得到精确的判断，后续的加工就存在设备损坏的隐患，并且没有相关手段就原件放置的预设的正确位置。

实用新型内容：

针对现有技术的不足，本实用新型提供了一种自动化工业生产防错装置，解决了没有相关手段就原件放置的预设的正确位置的问题。

技术方案：

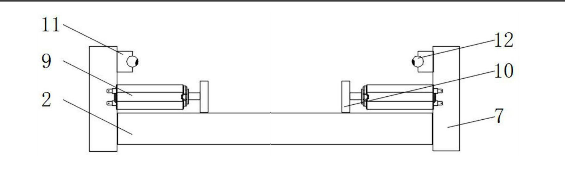

为实现以上目的，本实用新型通过以下技术方案予以实现CCD光栅防错检测仪安装座外侧设置有CCD光栅防错检测仪，校准装置内侧底部设置有电动伸缩杆，电动伸缩杆的伸缩杆前端安装有推动块。输送传送带采用步进电机驱动，中控处理模组与输送传送带的步进电机电性连接。CCD线束防错检测仪通过螺栓安装在防错摄像头安装座上。所述CCD线束防错检测仪和CCD光栅防错检测仪与中控处理模组电性连接。校准装置位于输送传送带两侧，CCD光栅防错检测仪安装座和CCD光栅防错检测仪位于电动伸缩杆上方。

有益效果：

本实用新型提供了一种自动化工业生产防错装置，该自动化工业生产防错装置，输送传送带上方设置用来加工的原件，输送传送带将原件输送到加工设备箱下方的校准装置内侧之后，CCD线束防错检测仪和CCD光栅防错检测仪安装座，判断原件是否在正确的位置，当与原设定的位置出现偏差，CCD线束防错检测仪和CCD光栅防错检测仪安装座分别会控制输送传送带和电动伸缩杆推动原件到预设的位置，起到自动化工业生产的目的。本装置结构简单，配合已经成熟的CCD线束防错系统工作效率高，防错效果稳定。
