自动化设备控制板

大学仕 2020-10-10 10:40

0点赞 756浏览

摘要：

本实用新型公开了一种自动化设备控制板，包括主体、框体和保护壳，主体固定安装在框体的内部，框体与保护壳的内部滑动连接，保护壳的内部固定安装有两个阻尼滑轨，阻尼滑轨包括固定轨、中轨和活动轨，两个阻尼滑轨的固定轨固定安装在保护壳两侧的内壁上。两个阻尼滑轨的活动轨与框体的两侧固定连接，保护壳的底部固定安装有滑道,框体的底部开设有与滑道相匹配的滑槽，滑道和滑槽滑动连接，框体的一侧固定安装有立柱，立柱上转动连接有限位板，限位板的一侧固定连接有限位块。

技术领域：

本实用新型涉及控制板技术领域，尤其涉及一种自动化设备控制板。

背景技术：

控制板内部有电路板，其运用的范围虽不如电路板来的宽泛，但却比普通的电路板来的智能、自动化，可控制自动化设备现有的自动化设备控制板，由于没有设置收纳筒等装置，在不使用装置时，灰尘容易吸附在保护壳体的前表面，造成再次使用装置时，表面的灰尘会与使用人员的手指附着，导致需要二次清洁的问题。

自动化设备控制板以解决上述背景技术中，提出现有的自动化设备控制板，由于没有设置收纳筒等装置，在不使用装置时，灰尘容易吸附在保护壳体的前表面，造成再次使用装置时，表面的灰尘会与使用人员的手指附着，导致需要二次清洁的问题，然而在实际应用过程中，该专利仍存在以下问题：

通过设计安装了位于保护壳体前表面的收纳筒等，可在装置不使用时，为装置的表面隔绝灰尘，且防尘布使用和收纳均较为便捷，由于防尘布不具备防水功能，当控制板遇水后可能会使内部电力设备受潮，从而造成的电力设备造成失灵或者损坏，从而降低控制板的使用寿命，因此需设计一种自动化设备控制板。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在的缺点，如由于防尘布不具备防水功能，当控制板遇水后可能会使内部电力设备受潮，从而造成的电力设备造成失灵或者损坏，从而降低控制板的使用寿命。

为了实现上述目的，本实用新型采用了如下技术方案：

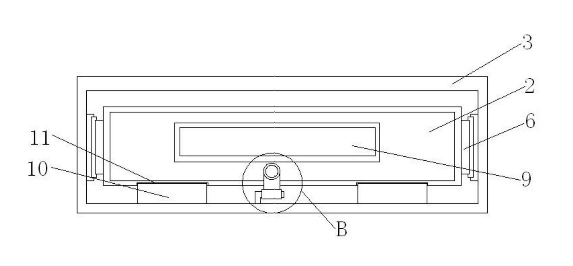

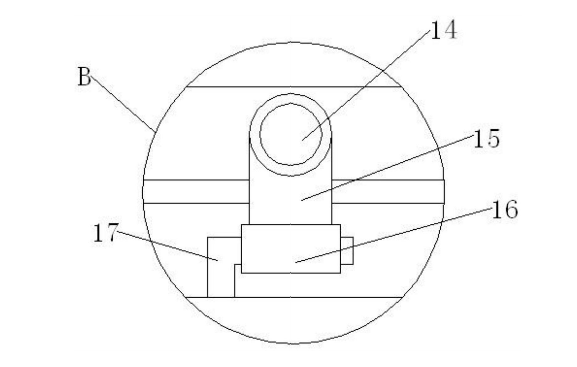

一种自动化设备控制板主体一体成型有数字显示区和按压控扭区，数字显示区位于按压控扭区的顶部。框体的一侧固定安装有控制握把。限位块上开设有套口，套口的内径大于限位杆的外径。保护壳一侧的内壁上固定安装有多个压缩弹簧，压缩弹簧的另一端固定连接有防撞板，防撞板上固定连接有两个导向块，框体两侧均开设有供两个导向块滑动的导向槽。所述防撞板的一侧固定安装有防撞垫片，防撞垫片为橡胶材质。

与现有技术相比，本实用新型的有益效果是：

1、通过主体、框体、保护壳、阻尼滑轨、控制握把、滑道和滑块的配合，可在自动化设备控制板不使用时，将设备推送至保护壳内部，从而对设备进行保护，既能使装置与灰尘隔绝，又能起到很好的防水效果，解决了当控制板遇水后可能会使内部电力设备受潮，从而造成的电力设备造成失灵或者损坏，从而降低控制板的使用寿命的问题。

2、通过压缩弹簧、防撞板、导轨、导向块、立柱、限位板、限位块和限位杆的配合，通过弹簧减震，避免了设备在推进保护壳内部时设备与保护壳之间的相互撞击，同时对设备起到了保护的作用，避免了因撞击造成设备损坏的现象，通过对框体的限位，使设备在保护壳内部的固定更加稳定，避免了设备在不使用时会从保护壳内部滑出的问题。
