智能自动化铁艺弯折设备

大学仕 2020-09-17 10:50

0点赞 445浏览

摘要：

本发明公开了一种智能自动化铁艺弯折设备，一种智能自动化铁艺弯折设备，包括机架、自动弯折装置、进料框，其特征在于，自动弯折装置包括设于所述机架上的弯折台、设于机架上与弯折台对应的固定台、设于弯折台上的弯折组件、设于弯折组件上的进料口、设于所述弯折组件一侧的下料口、设于所述弯折组件上的预热结构。

技术领域：

本发明属于铁艺生产技术领域，尤其是涉及一种智能自动化铁艺弯折设备。

背景技术：

铁艺称为铁艺术，有着悠久的历史，传统的铁艺主要运用于建筑、家居、园林的装饰。目前铁艺已广泛运用于家居领域，如栏杆、门等。在栏杆和门的设计制造中，通常使用一种如同麻花状扭曲的方形铁条，在现有的器械中通常采用人工上料，夹持，随后不断旋转一端，从而使铁条形成扭曲的麻花状，该生产设备存在着，设备简陋，生产的产品品质不一，自动化程度低，扭过程需要人工全程配合使用，生产效率低，安全性差。

发明内容：

本发明为了克服现有技术的不足，提供一种智能自动化程度高、生产效率高、产品质量高的铁艺弯折设备。

为了实现上述目的，本发明采用以下技术方案：

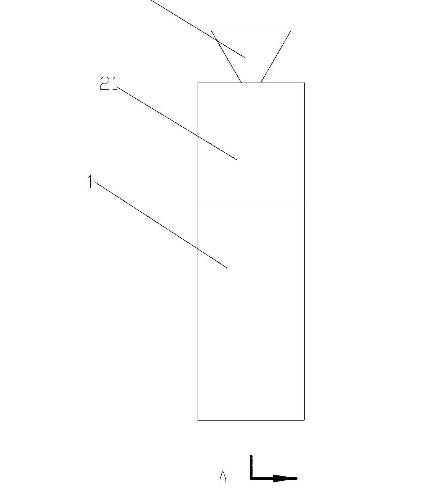

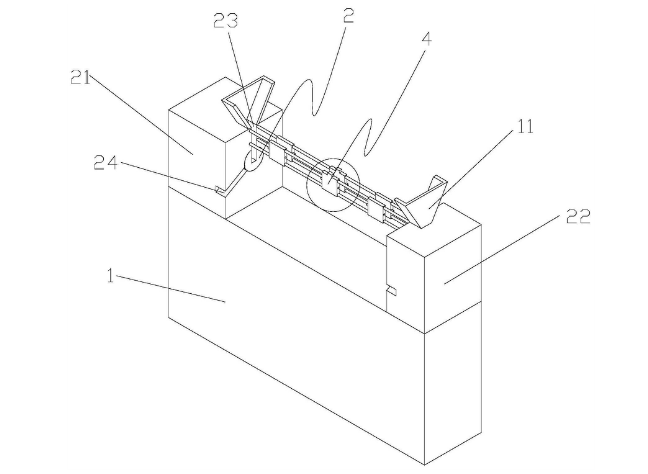

一种智能自动化铁艺弯折设备，包括机架、设于所述机架上的自动弯折装置、设于所述自动弯折装置上方的进料框，所述自动弯折装置包括设于所述机架上的弯折台、设于所述机架上与所述弯折台对应的固定台、设于所述弯折台上的弯折组件、设于所述弯折组件、上的进料口、设于所述弯折组件一侧的下料口、设于所述弯折组件上的预热结构，通过预热组件与弯折组件的设置，将方形铁条一端卡接在固定台内。

所述定位结构包括设于所述旋转块上的多个第一缺口、设于所述弯折台内的第四腔体、设于所述第四腔体内的顶块、设于所述第四腔体内用于复位所述顶块的第二弹性件、设于所述缺口两侧的圆角，当旋转块进行旋转的时候，容易出现切口与进料口或下料口之间存在一定角度的偏差，此时物料将无法成功通过切口的交接点从而进行物料的上料或者下料步骤，顶块在第二弹性件的作用下向外顶出，抵于第一缺口内，使第一缺口的平面与顶块的平面相接触，通过弹性件的设置，用顶块对旋转块进行定位，使平面与顶块相互贴合从而保证了旋转块的定位准确，从而使旋转块上的切口与进料口或者下料口对接更加平滑稳定，减少了器械之间的摩擦，避免了器械对物料的表面进行刮擦，从而导致物料的表面产生划痕，有效提高了铁条表面的合格率。

本发明通过预热组件与弯折组件的设置，有效提高了物料的弯折效果，有效减少了人工成本，减轻了工人的工作压力、避免受伤，同时对进料口处的物料进行预热，有效提高了物料弯折后的质量，提高了弯折效果，增加了弯折美观，同时减轻了机器的弯折压力，减少了器械的磨损，减少维护成本。
