滤网焊接自动化设备

大学仕 2020-09-04 13:50

0点赞 364浏览

摘要：

本实用新型公开了滤网焊接自动化设备，包括机体和支撑臂。本实用新型防护装置通过进出口将滤网套接工作杆上，焊接处与上焊接轮和下焊接轮保持同一直线上，将橡胶夹垫从挂钩取。通过橡胶夹垫将滤网夹住，滤网焊接处带进上焊接轮与下焊接轮电极之间，上焊接轮通过气动马达加压焊件并转动通过连续或断续送电将滤网焊接处加热熔化焊接，滤网被带动向前，工作人员的手部与上焊接轮与下焊接轮靠近，通过橡胶夹垫上的隔热棉进行隔热使手部不会烫伤，而支撑板将工作人员进行阻隔使手部不会碰到上焊接轮与下焊接轮，通过防护装置使工作人员手部不会在焊接结尾时被烫伤，而且使手部不会靠近焊接轮处。

技术领域：

本实用新型属于滤网焊接相关技术领域，具体涉及滤网焊接自动化设备。

背景技术：

随着产品种类的增多及对产品质量要求的不断提高，对焊接工艺要求起来越高，所以许多原来有人工焊接的产品对焊接自动化设备的需求及要求也越来越多，通过自动化设备对滤网进行焊接。

现有的技术存在以下问题，在使用自动化设备对滤网进行焊接，通过人工将滤网扶住进行自动行走焊接，但随着自动行走工作人员的手部与焊接轮接进，滤网上的温度上升使手部容易被烫伤，而且还容易与焊接轮发生触碰造成手部烫伤，非常危险。

发明内容：

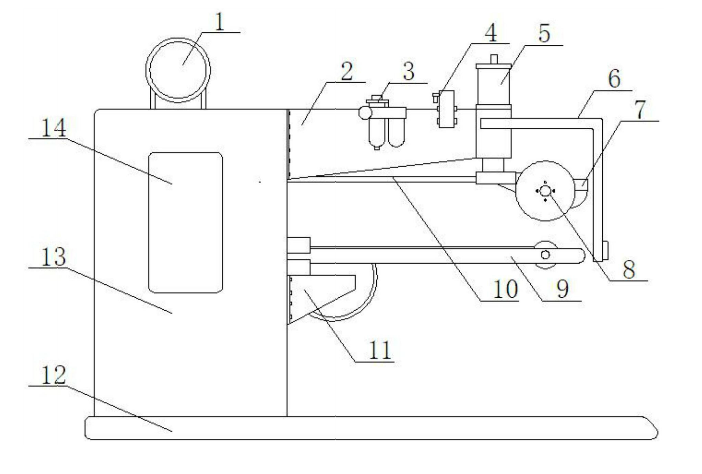

滤网焊接自动化设备包括机体和支撑臂，所述机体的上端螺栓固定有压缩空气缓冲罐，机体的右端上侧螺栓固定有支撑臂，支撑臂的左上侧螺栓固定有压缩空气调节装置，压缩空气调节装置的右端螺栓固定有电磁换向阀。电磁换向阀的右上方位于支撑臂的上端右侧螺栓固定有气压缸装置，支撑臂的下端右侧通过气压缸装置连接有气动马达，气动马达的左端设置有万向连轴器。

气动马达的前端螺纹连接有上焊接轮，支撑臂的右端螺栓固定有防护装置，防护装置包括固定板、支撑板、进出口、橡胶夹垫和挂钩，支撑板的后端上侧焊接有固定板，支撑板的下侧设置有进出口，进出口的左右端焊接有挂钩，挂钩的外端套接有橡胶夹垫。

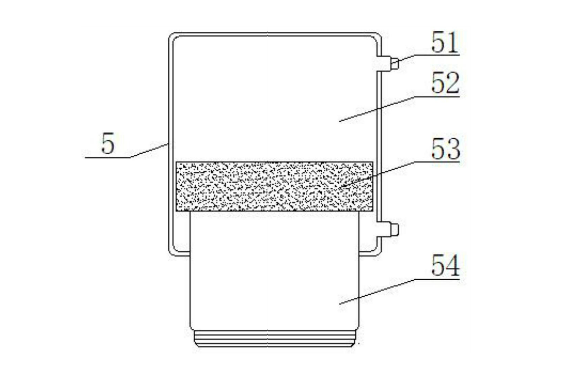

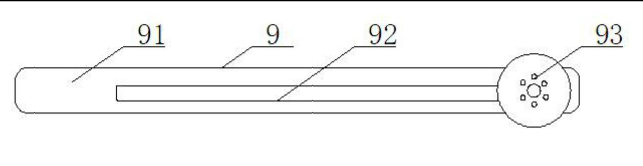

机体的内部设置有气泵装置，通过输气管与压缩空气缓冲罐相连进行气压缓冲确保压力均衡。橡胶夹垫共设置有两个，且两个橡胶夹垫内部设置有隔热棉。下焊接轮通过导电杆于电线相连进行供电进行电阻焊接。进出气头共设置有两个，通过上进出气头进行气压输入缸筒中推动活塞向下带动伸缩杆伸出，通过下进出气头进行气压输入缸筒中推动活塞向上带动伸缩杆收缩。压缩空气缓冲罐通过输气管与压缩空气调节装置、电磁换向阀、气压缸装置和气动马达相连，进行气压传动工作。

与现有技术相比，本实用新型提供了滤网焊接自动化设备，具备以下有益效果：

1.由组成固定板通过螺栓固定在支撑臂上将焊接的支撑板进行支撑固定。通过进出口将滤网套接工作杆上，将橡胶夹垫从挂钩取下，通过橡胶夹垫将滤网夹住，滤网焊接处带进上焊接轮与下焊接轮电极之间，上焊接轮通过气动马达加压焊件并转动通过连续或断续送电将滤网焊接处加热熔化焊接。滤网被带动向前，工作人员的手部与上焊接轮与下焊接轮靠近，通过橡胶夹垫上的隔热棉进行隔热使手部不会烫伤，而通过支撑板将工作人员进行阻隔使手部不会碰到上焊接轮与下焊接轮，工作完成后通过气压缸装置将气动马达带起，上焊接轮与焊接工作台脱离，将焊接好的滤网取出。

2.通过人工将滤网扶住进行自动行走焊接，但随着自动行走工作人员的手部与焊接轮接进，滤网上的温度上升使手部容易被烫伤，而且还容易与焊接轮发生触碰造成手部烫伤，通过防护装置进行进行防护，使工作人员手部不会在焊接结尾时被烫伤，而且在通过防护装置使手部不会靠近焊接轮处。
