一种自动化混凝土拌合装置

大学仕 2020-09-03 10:02

0点赞 263浏览

摘要：

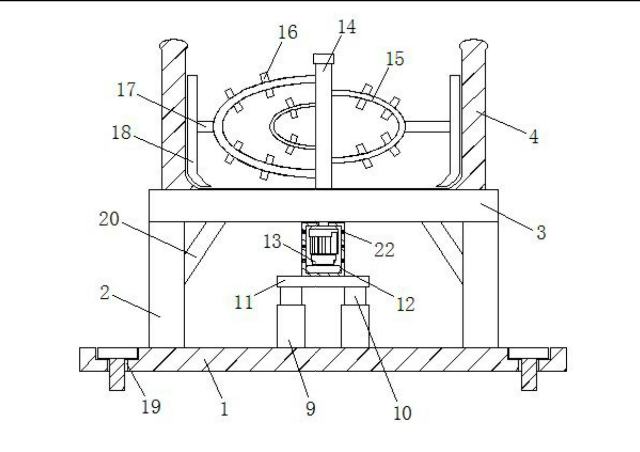

本实用新型公开了一种自动化混凝土拌合装置，包括底座。所述底座上方通过四组支柱焊接有圆台，圆台上焊接有搅拌筒，底座上表面中心焊接有两组第一支撑杆，第一支撑杆内滑动连接有第二支撑杆，第二支撑杆顶端焊接有固定板，固定板上表面焊接有电机防护罩，电机防护罩内安装有搅拌电机，搅拌电机的输出轴通过联轴器连接有搅拌轴，搅拌轴顶端贯穿搅拌筒底部焊接有弧形搅拌杆。

技术领域：

本实用新型涉及建筑机械技术领域，具体为一种自动化混凝土拌合装置。

背景技术：

混凝土当代最主要的土木工程材料之一，它是由胶凝材料、颗粒状集料(也称为骨料)、水以及必要时加入的外加剂和掺合料按一定比例配制，经均匀搅拌，密实成型，养护硬化而成的一种人工石材，使用范围十分广泛。不仅在各种土木工程中使用，就是造船业，机械工业，海洋的开发，地热工程等，混凝土也是重要的材料，因为混凝土决定着建筑物的使用强度以及安全系数，所以它的质量就尤为重要。

现有的混凝土拌和装置，往往通过转轴上的叶片进行搅拌，搅拌方式单一，搅拌不充分，导致混凝土浆液形成速率较低，同时搅拌筒内壁易残留部分原料，原料利用率低。

实用新型内容：

本实用新型的目的在于提供一种自动化混凝土拌合装置，通过搅拌电机带动搅拌轴转动，搅拌轴带动弧形搅拌杆转动，弧形搅拌杆带动条形搅拌杆和刮杆转动，不断对原料进行分割、拌和，加快了混凝土浆液的形成速率，通过刮杆将搅拌筒内壁残留原料刮下，重复拌和，增大了原料利用率，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

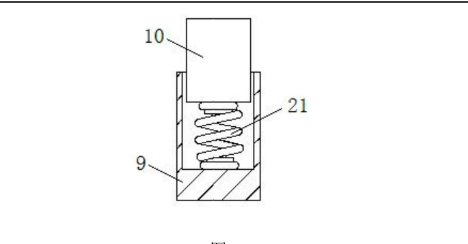

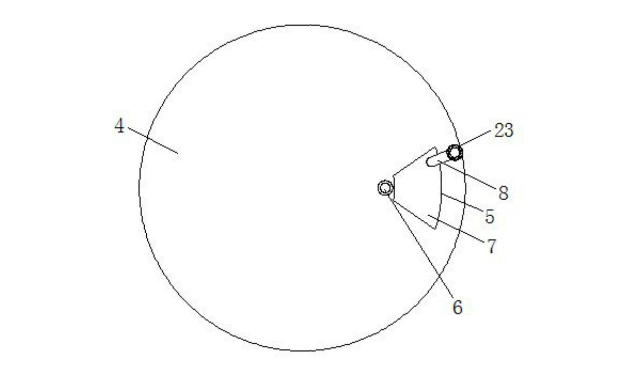

所述弧形搅拌杆上焊接有条形搅拌杆，弧形搅拌杆一侧通过连杆固定有刮杆。底座上四角均开设有螺纹孔，螺纹孔内螺纹连接有固定螺栓。四组支柱与搅拌筒下表面之间均焊接有加强筋。第一支撑杆内通过弹簧与第二支撑杆底端连接。电机防护罩上开设有散热孔，散热孔内设置有滤尘网。所述把手位于扇形挡板上远离转轴一侧，把手上粘结有橡胶套。
