机电自动化设备用移动底座

大学仕 2020-08-21 14:03

0点赞 491浏览

摘要:

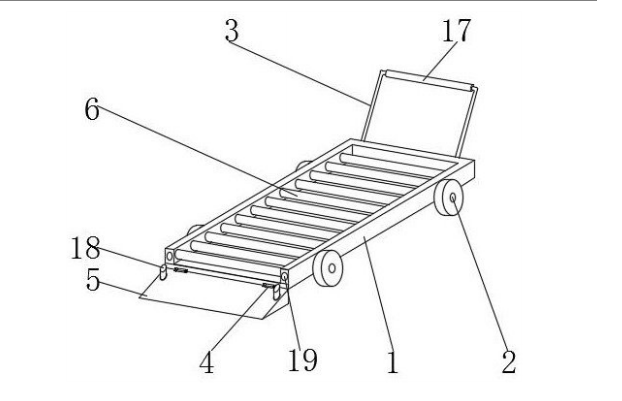

本实用新型涉及机电技术设备领域，且公开了一种机电自动化设备用移动底座，包括底部支架，所述底部支架下方设置有滚轮，在底部支架的一端固定有把手，底部支架的另一端通过合页铰接有支撑块。在底部支架两侧之间设置有滚动装置，所述滚动装置包括滚轴、轴承以及固定装置，滚轴与底部支架两侧面垂直连接，滚轴的两端分别固定有轴承，滚轴与轴承内圈固定连接，两个轴承分别固定在底部支架的侧面开设的通孔内，滚轴穿过通孔在底部支架的外侧连接有固定装置。

技术领域:

本实用新型涉及机电技术设备领域，具体为一种机电自动化设备用移动底座。

背景技术：

随着计算机技术的迅猛发展和广泛应用，机电一体化技术获得前所未有的发展，成为一门综合计算机与信息技术、自动控制技术、传感检测技术、伺服传动技术和机械技术等交叉的系统技术，正向光机电一体化技术方向发展，应用范围愈来愈广。

机电自动化设备一般都较为笨重，且多数机电自动化设备为了保持设备运行时的稳定性，在底部没有设置移动装置，因此在对机电自动化设备进行搬运迁移时，需要利用独立的移动底座来进行移动，目前普遍使用的移动底座需要人工或者机械将机电自动化设备抬升至底座上，但是这种移动底座需要花费较多的人力或物力，不利于生产力的发展，为此我们设计了一种机电自动化设备用移动底座。

实用新型内容:

针对现有技术的不足，本实用新型提供了一种机电自动化设备用移动底座，解决上述背景技术中提出的问题。

为了达到上述目的,本实用新型所采用的技术方案是:

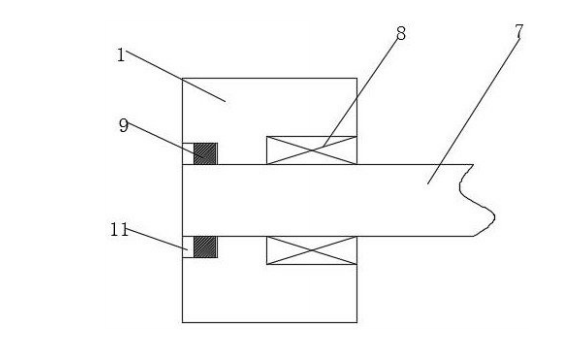

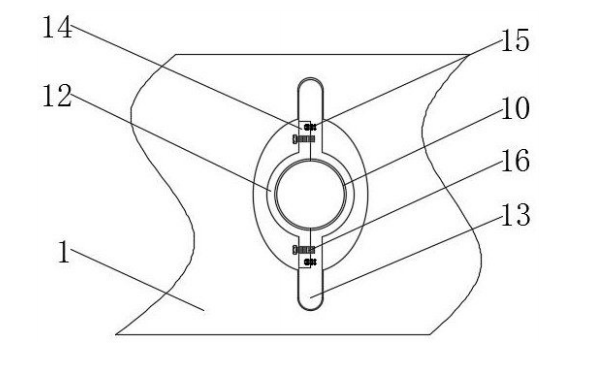

一种机电自动化设备用移动底座，包括底部支架，底部支架下方设置有滚轮，在底部支架的一端固定有把手，底部支架的另一端通过合页铰接有支撑块，在底部支架两侧之间设置有滚动装置，所述滚动装置包括滚轴、轴承以及固定装置，滚轴与底部支架两侧面垂直连接，滚轴的两端分别固定有轴承，滚轴与轴承内圈固定连接，两个轴承分别固定在底部支架的侧面开设的通孔内，滚轴穿过通孔在底部支架的外侧连接有固定装置，固定装置固定在底部支架外侧开设的中字型凹槽内，固定装置包括两个相对设置的半环形卡扣，且其中一个半环形卡扣两端连接有定位销，定位销上设有凹槽，另一个半环形卡扣两端连接有固定条，固定条设置在凹槽内，固定条与定位销之间设有盲孔，盲孔内设有弹簧，在盲孔靠近半环形卡扣的一侧设有螺栓，螺栓穿过固定条上的通孔与定位销转动连接。

滚轮有四个，分别设置在底部支架下方的前后左右，且滚轮采用锁止万向轮。把手上设有橡胶材质的把手防滑套。支撑块为三棱柱体，支撑块的一侧通过合页与底部支架的底板铰接，支撑块两端分别活动设置有连接杆，连接杆外表面开设有螺纹，连接杆与开设在底部支架端部的螺纹孔相配合使用。弹簧的一端与定位销固定连接，弹簧的另一端与固定条固定连接。半环形卡扣内壁设有防滑垫片，滚轴的外表面与防滑垫片连接。

本实用新型的有益效果为:

1、通过在底部支架的端部通过合页连接三棱体的支撑块，使底部支架与地面之间形成倾斜的坡状，便于将机电设备移动至底部支架上，一定程度上方便了施工，节省人力。

2、在底部支架之间设置滚轴，利用轴承降低摩擦力，有助于机电设备向底部支架上进行移动，同时在滚轴延伸出底部支架的两端设置固定装置，在机电设备完全置于底部支架上的时候，通过固定装置将滚轴固定，防止滚轴继续转动，影响机电设备的稳定性。
