自动化设备的安装结构

大学仕 2020-08-05 14:54

0点赞 570浏览

摘要：

本实用新型公开了一种自动化设备的安装结构，包括安装箱。安装箱内壁两侧均设置有第一滑轨，且第一滑轨的内壁均滑动连接有第一滑块，第一滑块的一侧外壁焊接有同一个固定机构，且第一滑块的外壁设置有固定片，固定片的一侧外壁设置有紧固旋钮，安装箱的底部内壁四角均设置有支撑筒且支撑筒的顶部内壁滑动连接有支撑柱，安装箱的底部内壁四角均设置有减震弹簧，且减震弹簧的低部外壁通过螺钉连接于安装箱的底部内壁，支撑柱的顶部外壁设置有同一个支撑板。

技术领域：

本实用新型涉及自动化技术领域，尤其涉及一种自动化设备的安装结构。

背景技术：

自动化系统中的大型成套设备，又称自动化装置。是指机器或装置在无人干预的情况下按规定的程序或指令自动进行操作或控制的过程。因此自动化是工业、农业、国防和科学技术现代化的重要条件和显著标志。但是目前的自动化设备的安装结构在存在有以下不足之处，在自动化设备进行工作时，会产生较大的震动，长时间的震动会对自动化设备的内部的精细零件产生一定的损害，另外安装装置中还缺少对自动化设备的固定机构，导致自动化设备的稳定性较差。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种自动化设备的安装结构。

为了实现上述目的，本实用新型采用了如下技术方案：

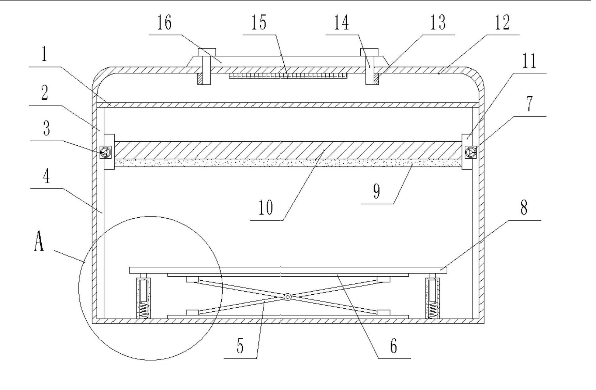

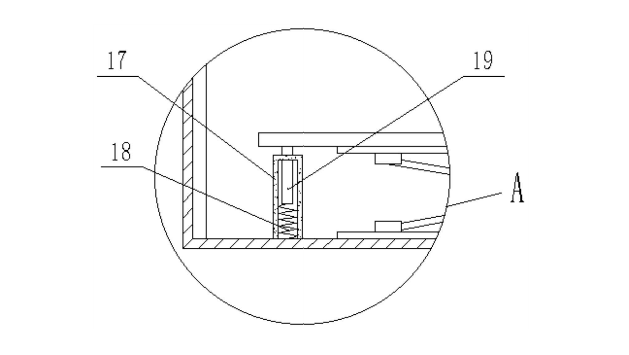

一种自动化设备的安装结构，包括安装箱，安装箱内壁两侧均设置有第一滑轨，且第一滑轨的内壁均滑动连接有第一滑块，第一滑块的一侧外壁焊接有同一个固定机构且第一滑块的外壁设置有固定片，固定片的一侧外壁设置有紧固旋钮，安装箱的底部内壁四角均设置有支撑筒且支撑筒的顶部内壁滑动连接有支撑柱，安装箱的底部内壁四角均设置有减震弹簧，且减震弹簧的低部外壁通过螺钉连接于安装箱的底部内壁，支撑柱的顶部外壁设置有同一个支撑板，且支撑板的底部外壁和安装箱的底部内壁均设置有第二滑轨。

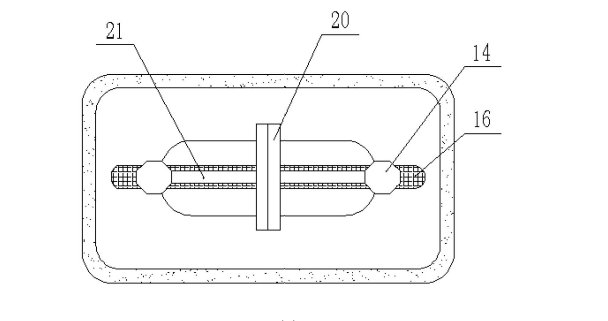

第二滑轨的内壁均滑动连接有两个第二滑块，且相交叉的两个滑块焊接有同一个承力杆。固定机构包括有压杆，且压杆的底部外壁粘接有保护层。安装箱的顶部内壁通过铰链连接有绝缘外壳，且绝缘外壳的顶部内壁设置有防护垫。绝缘外壳的顶部外壁设置有主定位杆，且主定位杆的一侧外壁通过螺钉连接有副定位杆，主定位杆和副定位杆之间设置有卡槽。绝缘外壳的顶部外壁和主定位杆的顶部外壁均开有螺孔，且螺孔的内壁安装有螺栓

本实用新型的有益效果为：

1、通过设置有承力杆、减震弹簧和支撑筒，在自动化设备进行工作的时候，减震弹簧可以有效的减少自动化设备的震动，可提高装置的减震效果。

2、通过设置有第二滑轨、压杆和保护层，先将自动化设备放置在支撑板上，调节压杆的位置，可以固定不同规格的设备，可提高装置的稳定性。

3、通过设置有绝缘外壳、主定位杆、防护垫和副定位杆，绝缘外壳可以防止静电的产生，根据自动化设备的位置，固定防护垫的位置，可提高安装箱的防护性能。
