冲压自动化生产线用上料自动对中装置

大学仕 2020-04-13 09:11

0点赞 857浏览

本实用新型公开了一种冲压自动化生产线用上料自动对中装置，包括操作台，所述操作台的上端一侧设有冲压装置，所述操作台的一侧设有传送装置，所述操作台上固定有固定台，所述固定台上设有驱动装置，所述驱动装置的输出轴末端固定有转动块，所述转动块上固定有支撑柱，所述支撑柱上设有开口，所述开口内贯穿设有移动块，所述移动块上贯穿设有第二油缸，所述支撑柱的上端固定有第一油缸，所述第一油缸的活塞杆贯穿支撑柱的侧壁并固定在移动块的一侧。本实用新型通过传送带、气缸、油缸以及夹持杆的结合，实现了对工件的自动夹持和转运，保证了工件的准确对中定位，降低了人工成本，提高了效率，适宜推广。

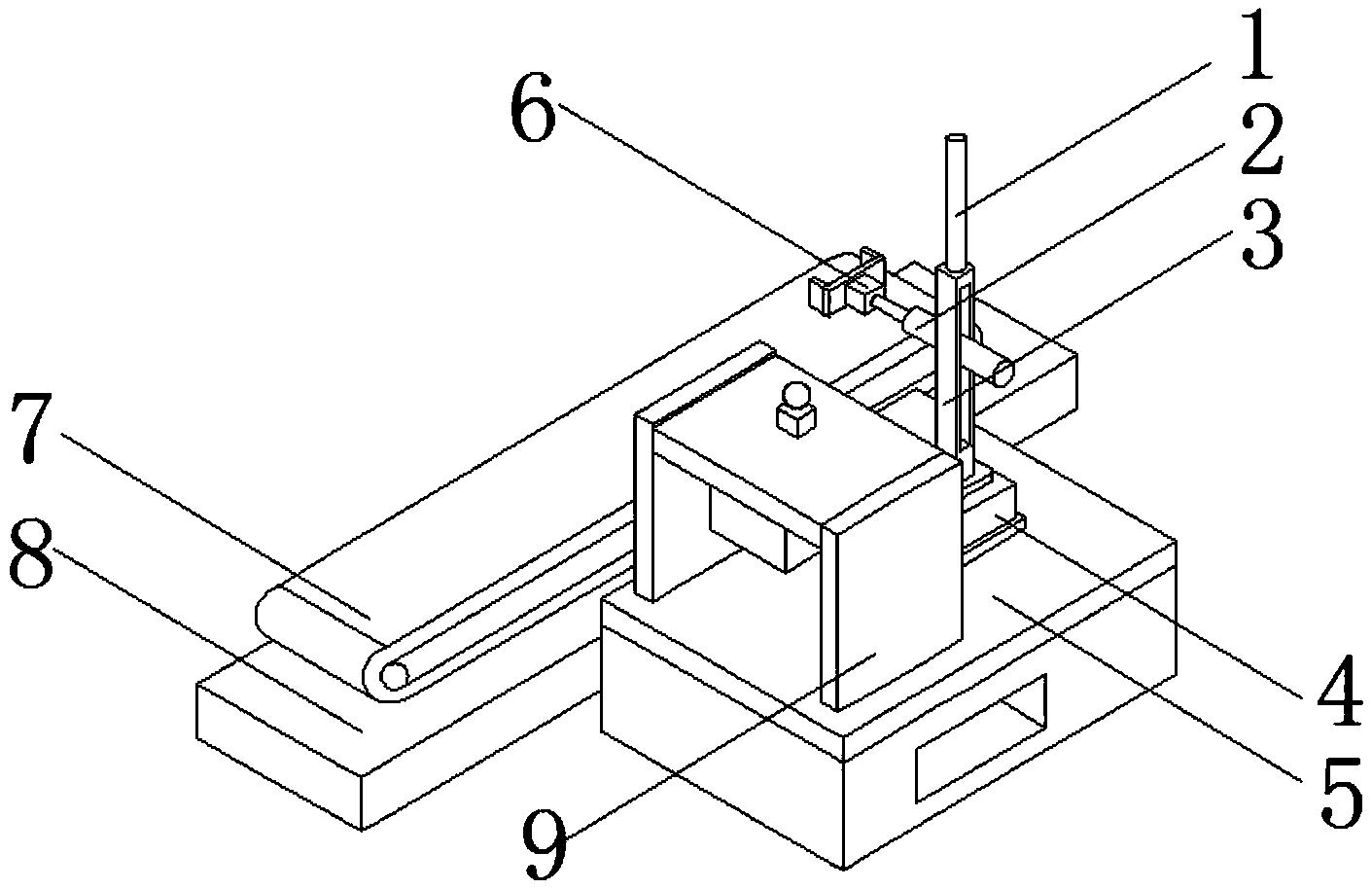

主权利要求: 1.一种冲压自动化生产线用上料自动对中装置，包括操作台(5)，其特征在于，所述操作台(5)的上端一侧设有冲压装置(9)，所述操作台(5)的一侧设有传送装置，所述操作台(5)上固定有固定台(4)，所述固定台(4)上设有驱动装置(12)，所述驱动装置(12)的输出轴末端固定有转动块，所述转动块上固定有支撑柱(3)，所述支撑柱(3)上设有开口(11)，所述开口(11)内贯穿设有移动块(10)，所述移动块(10)上贯穿设有第二油缸(2)，所述支撑柱(3)的上端固定有第一油缸(1)，所述第一油缸(1)的活塞杆贯穿支撑柱(3)的侧壁并固定在移动块(10)的一侧，所述第一油缸(1)的活塞杆末端固定有固定块(6)，所述固定块(6)的一侧固定有安装板(15)，所述安装板(15)的一侧设有两个相互平行的连接块(16)，所述连接块(16)的相对一侧均固定有气缸(13)，所述气缸(13)的活塞杆末端固定有夹持杆(14)，所述夹持杆(14)的一侧设有稳定移动装置。
