电气自动化清洗装置

大学仕 2020-01-15 09:10

0点赞 1110浏览

本实用新型公开了一种电气自动化清洗装置，包括箱体、箱门、观察窗、清水池、导水管、水泵、风机、污水池、连接管、固定架、储水管、高压喷头、加热块、固定座、加热丝、通孔、导风管、斜板、伸缩套管、伸缩内管、置物板、排水孔、喷嘴、夹板、驱动电机、转轴和毛刷，所述箱体的一侧设置有清水池，所述箱体的另一侧设置有污水池，所述箱体的顶部一端安装有水泵，所述箱体的顶部另一端安装有风机，所述箱体的内壁顶部焊接有固定架，所述固定架的下方设置有储水管，所述水泵一端通过导水管与清水池连接，所述水泵一端通过连接管与储水管连接，本实用新型，清洗效果好，能对清洗后物品表面的水分进行烘干，使用方便。

技术领域

[0001] 本实用新型涉及电气自动化技术领域，具体为一种电气自动化清洗装置。

背景技术

[0002] 电气工程及其自动化专业是电气信息领域的一门新兴学科，但由于和人们的日常生活以及工业生产密切相关，发展非常迅速，现在也相对比较成熟，已经成为高新技术产业的重要组成部分，广泛应用于工业、农业、国防等领域，在国民经济中发挥着越来越重要的作用，其触角伸向各行各业，小到一个开关的设计，大到宇航飞机的研究，都有它的身影，现有技术中的电气自动化清洗装置对物品的清洗效果不好，同时不能对清洗后物品表面的水分进行烘干，使用不方便，因此，设计一种电气自动化清洗装置是很有必要的。

实用新型内容

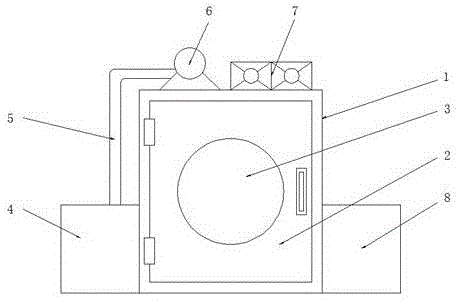

[0003] 本实用新型的目的在于提供一种电气自动化清洗装置，以解决上述背景技术中提出的问题。 [0004] 为了解决上述技术问题，本实用新型提供如下技术方案：一种电气自动化清洗装置，包括箱体、箱门、观察窗、清水池、导水管、水泵、风机、污水池、连接管、固定架、储水管、高压喷头、加热块、固定座、加热丝、通孔、导风管、斜板、伸缩套管、伸缩内管、置物板、排水孔、喷嘴、夹板、驱动电机、转轴和毛刷，所述箱体的一侧设置有清水池，所述箱体的另一侧设置有污水池，所述箱体的顶部一端安装有水泵，所述箱体的顶部另一端安装有风机，所述箱体的内壁顶部焊接有固定架，所述固定架的下方设置有储水管，所述水泵一端通过导水管与清水池连接，所述水泵一端通过连接管与储水管连接，所述储水管底部均匀设置有高压喷头，所述箱体的内壁顶部一侧焊接有加热块，所述加热块内壁顶部和底部均匀焊接有固定座，且固定座之间安装有加热丝，所述箱体的内壁底部焊接有斜板，所述斜板的顶部一侧对应两端均焊接有伸缩套管，所述伸缩套管的顶部通过伸缩内管安装有置物板，所述置物板的顶部一侧对应两端均设置有夹板，所述夹板一侧安装有喷嘴，所述置物板的上方安装有驱动电机，所述驱动电机的输出轴通过联轴器与转轴连接，所述转轴表面安装有毛刷。 [0005] 进一步的，所述箱体的表面一侧通过合页铰接有箱门，且箱门中间设置有观察窗，箱门一侧焊接有拉手。 [0006] 进一步的，所述箱体的底部一侧开设有排水孔。 [0007] 进一步的，所述加热块表面一侧和底部均通过导风管与喷嘴连接，所述加热块一侧和底部均开设有通孔，且通孔与导风管为配合结构。 [0008] 进一步的，所述固定架的底部一侧对应两端均焊接有支撑柱，且支撑柱的底部与储水管胶接。 [0009] 进一步的，所述夹板的表面一侧通过弹簧与箱体内壁连接。 [0010] 与现有技术相比，本实用新型所达到的有益效果是：将物品放置在置物板上的夹之间，调整伸缩套管与伸缩内管之间的距离，进而对置物板的高度进行调节，驱动电机工作，带动转轴转动，进一步带动毛刷转动，水泵工作，将清水池中的清水通过导水管与连接管导入储水管内，从高压喷头喷出，对物品上的灰尘进行洗刷，洗刷过程中产生的污水通过排水孔导向污水池；洗刷结束后，风机工作，产生风进入到加热块内，加热丝发热对风进行加热，热风进入导风管，通过喷嘴喷出，对物品进行烘干处理，使用方便。
