申请号：CN201822099633.9

申请日：2018-12-14

公开（公告）号：CN209503176U

公开（公告）日：2019-10-18

发明人：任德建;张子豪;周怡珂

申请（专利权）人：任德建

代理机构：深圳众邦专利代理有限公司

代理人：王红

申请人地址：陕西省西安市未央区凤城三路369号9号楼3单元101号

1.一种电气工程自动化焊接机，其特征在于，包括：底座；安装块，所述安装块固定安装在所述底座的顶部；通孔，所述通孔开设在所述安装块的顶部，且所述通孔的一侧为开口；两个安装槽，两个所述安装槽开设在所述通孔的两侧内壁上；两个第一转轴，两个所述第一转轴转动安装在所述安装槽的一侧内壁上；两个螺纹杆，两个所述螺纹杆固定安装在对应的所述第一转轴上；两个安装块，两个所述安装块螺纹安装在所述螺纹杆上；两个螺纹孔，两个所述螺纹孔开设在对应的所述安装块的顶部，且所述螺纹杆贯穿对应的所述螺纹孔并与所述螺纹孔的内壁螺纹连接；铁刷，所述铁刷固定安装在两个所述安装块上；两个第二转轴，两个所述第二转轴固定安装在对应的所述螺纹杆的顶端，且所述第二转轴的顶端延伸至所述安装槽外。

2.根据权利要求1所述的电气工程自动化焊接机，其特征在于，两个所述第二转轴的顶端均固定安装有第一皮带轮，所述底座的一侧固定安装有电机，所述电机的输出轴上固定安装有第二皮带轮。

3.根据权利要求2所述的电气工程自动化焊接机，其特征在于，所述第一皮带轮和第二皮带轮上套设有同一个皮带，所述底座的上方设有焊枪。

4.根据权利要求1所述的电气工程自动化焊接机，其特征在于，所述安装槽的一侧内壁上开设有转动槽，所述转动槽的内壁与第一转轴转动连接。

5.根据权利要求1所述的电气工程自动化焊接机，其特征在于，所述安装槽的一侧内壁上开设有转动孔，所述转动孔的内壁与第二转轴转动连接。

6.根据权利要求1所述的电气工程自动化焊接机，其特征在于，所述底座的一侧固定安装有电机座，所述电机座与电机固定连接。

7.根据权利要求6所述的电气工程自动化焊接机，其特征在于，所述电机座上固定安装有倒顺开关，所述倒顺开关的型号为HY23-132。

技术领域

 本实用新型涉及焊接机技术领域，尤其涉及一种电气工程自动化焊接机。

背景技术

 焊接机就是运用各种可熔的合金(焊锡)联接金属部件的进程，焊锡的熔点比被焊材料的低，这样部件就会在不被熔化的情况下，通过其表面发生分子间的联络结束焊接，相关技术中，公开了一种电气工程自动化焊接机，包括底座、焊接装置、竖板、控制盒、自动升降装置，自动升降装置包括中空的筒体、第一伺服电机、第一丝杆、第一活动块，第一活动块上设置有升降杆，第一活动块上设置有升降杆，升降杆的顶部设置有第二伺服电机，第二伺服电机的输出轴上沿水平方向设置有第二丝杆，第二丝杆上设置有第二活动块，第二活动块上设置有竖杆和角度调节装置，竖杆与焊接装置铰接，角度调节装置包括与第二活动块固定连接的第三伺服电机、设置在第三伺服电机输出轴上的第三丝杆，第三丝杆上设置有第三活动块，第三活动块上设置有与焊接装置铰接的调节杆。其有益效果是：自动化程度高、使用方便。

 然而，上述技术中，在进行焊接时会有焊渣掉落在底座上，不能及时的清理，导致焊渣冷却后很难被清理，影响正常使用。

 因此，有必要提供一种新的电气工程自动化焊接机解决上述技术问题。

实用新型内容

 本实用新型解决的技术问题是提供一种使用方便、可以自动的对焊接机的底座进行及时有效的清理，保证正常使用的电气工程自动化焊接机。

 为解决上述技术问题，本实用新型提供的电气工程自动化焊接机包括：底座；安装块，所述安装块固定安装在所述底座的顶部；通孔，所述通孔开设在所述安装块的顶部，且所述通孔的一侧为开口；两个安装槽，两个所述安装槽开设在所述通孔的两侧内壁上；两个第一转轴，两个所述第一转轴转动安装在所述安装槽的一侧内壁上；两个螺纹杆，两个所述螺纹杆固定安装在对应的所述第一转轴上；两个安装块，两个所述安装块螺纹安装在所述螺纹杆上；两个螺纹孔，两个所述螺纹孔开设在对应的所述安装块的顶部，且所述螺纹杆贯穿对应的所述螺纹孔并与所述螺纹孔的内壁螺纹连接；铁刷，所述铁刷固定安装在两个所述安装块上；两个第二转轴，两个所述第二转轴固定安装在对应的所述螺纹杆的顶端，且所述第二转轴的顶端延伸至所述安装槽外。

 优选的，两个所述第二转轴的顶端均固定安装有第一皮带轮，所述底座的一侧固定安装有电机，所述电机的输出轴上固定安装有第二皮带轮。

 优选的，所述第一皮带轮和第二皮带轮上套设有同一个皮带，所述底座的上方设有焊枪。

 优选的，所述安装槽的一侧内壁上开设有转动槽，所述转动槽的内壁与第一转轴转动连接。

 优选的，所述安装槽的一侧内壁上开设有转动孔，所述转动孔的内壁与第二转轴转动连接。

 优选的，所述底座的一侧固定安装有电机座，所述电机座与电机固定连接。

 优选的，所述电机座上固定安装有倒顺开关，所述倒顺开关的型号为HY23-132。

 与相关技术相比较，本实用新型提供的电气工程自动化焊接机具有如下有益效果：

 本实用新型提供一种电气工程自动化焊接机，所述本实用新型提供一种电气工程自动化焊接机，两个所述第一转轴转动安装在所述安装槽的一侧内壁上，两个所述螺纹杆固定安装在对应的所述第一转轴上，两个所述安装块螺纹安装在所述螺纹杆上，两个所述螺纹孔开设在对应的所述安装块的顶部，且所述螺纹杆贯穿对应的所述螺纹孔并与所述螺纹孔的内壁螺纹连接，所述铁刷固定安装在两个所述安装块上，可以有效的清理底座上的焊渣，两个所述第二转轴的顶端均固定安装有第一皮带轮，所述底座的一侧固定安装有电机，所述电机的输出轴上固定安装有第二皮带轮，所述第一皮带轮和第二皮带轮上套设有同一个皮带，所述底座的上方设有焊枪，可以自动、快速的对底座进行清理。

附图说明

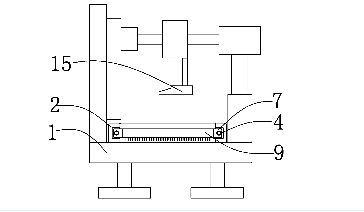

 图1为本实用新型提供的电气工程自动化焊接机的一种较佳实施例的结构示意图；

 图2为图1所示的俯视剖视结构示意图。

 图中标号：1、底座，2、安装块，3、通孔，4、安装槽，5、第一转轴，6、螺纹杆，7、安装块，8、螺纹孔，9、铁刷，10、第二转轴，11、第一皮带轮，12、电机，13、第二皮带轮，14、皮带，15、焊枪。

具体实施方式

 下面结合附图和实施方式对本实用新型作进一步说明。

 请结合参阅图1和图2，其中，图1为本实用新型提供的电气工程自动化焊接机的一种较佳实施例的结构示意图；图2为图1所示的俯视剖视结构示意图。电气工程自动化焊接机包括：底座1；安装块2，所述安装块2固定安装在所述底座1的顶部；通孔3，所述通孔3开设在所述安装块2的顶部，且所述通孔3的一侧为开口；两个安装槽4，两个所述安装槽4开设在所述通孔3的两侧内壁上；两个第一转轴5，两个所述第一转轴5转动安装在所述安装槽4的一侧内壁上；两个螺纹杆6，两个所述螺纹杆6固定安装在对应的所述第一转轴5上；两个安装块7，两个所述安装块7螺纹安装在所述螺纹杆6上；两个螺纹孔8，两个所述螺纹孔8开设在对应的所述安装块7的顶部，且所述螺纹杆6贯穿对应的所述螺纹孔8并与所述螺纹孔8的内壁螺纹连接；铁刷9，所述铁刷9固定安装在两个所述安装块7上；两个第二转轴10，两个所述第二转轴10固定安装在对应的所述螺纹杆6的顶端，且所述第二转轴10的顶端延伸至所述安装槽4外。

 两个所述第二转轴10的顶端均固定安装有第一皮带轮11，所述底座1的一侧固定安装有电机12，所述电机12的输出轴上固定安装有第二皮带轮13。

 所述第一皮带轮11和第二皮带轮13上套设有同一个皮带14，所述底座1的上方设有焊枪15。

 所述安装槽4的一侧内壁上开设有转动槽，所述转动槽的内壁与第一转轴5转动连接。

 所述安装槽4的一侧内壁上开设有转动孔，所述转动孔的内壁与第二转轴10转动连接。

 所述底座1的一侧固定安装有电机座，所述电机座与电机12固定连接。

 所述电机座上固定安装有倒顺开关，所述倒顺开关的型号为HY23-132。

 本实用新型提供的电气工程自动化焊接机的工作原理如下：

 本实用新型中，电机12、倒顺开关和外部电源通过导线依次电性连接构成闭合回路，使用时，通过焊枪15进行焊接，当有焊渣掉落至底座1上时，通过倒顺开关启动电机12，电机12带动第二皮带轮13转动，第二皮带轮13通过皮带14带动第一皮带轮11转动，第一皮带轮11带动第二轴转10转动，第二转轴10带动螺纹杆6转动，螺纹杆6通过螺纹孔8使安装块7运动，安装块7带动铁刷9在底座1的上方运动，推动焊渣及时的离开底座1，保证了设备的正常使用。

 与相关技术相比较，本实用新型提供的电气工程自动化焊接机具有如下有益效果：

 本实用新型提供一种电气工程自动化焊接机，两个所述第一转轴5转动安装在所述安装槽4的一侧内壁上，两个所述螺纹杆6固定安装在对应的所述第一转轴5上，两个所述安装块7螺纹安装在所述螺纹杆6上，两个所述螺纹孔8开设在对应的所述安装块7的顶部，且所述螺纹杆6贯穿对应的所述螺纹孔8并与所述螺纹孔8的内壁螺纹连接，所述铁刷9固定安装在两个所述安装块7上，可以有效的清理底座1上的焊渣，两个所述第二转轴10的顶端均固定安装有第一皮带轮11，所述底座1的一侧固定安装有电机12，所述电机12的输出轴上固定安装有第二皮带轮13，所述第一皮带轮11和第二皮带轮13上套设有同一个皮带14，所述底座1的上方设有焊枪15，可以自动、快速的对底座1进行清理。

 以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
