申请公布号： CN 108353803 A

申请公布日：2018. 08. 03

申请号； 201810383484.0

申请日 ：2018.04.26

申请人：孙利成

地址：313300浙江省湖州市安吉县販山乡 梅村边村松毛坞自然村6号

发明人：孙利成

专利代理机构；杭州橙知果专利代理事务所 (特殊普通合伙）33261

代理人：朱孔妙

一种方便清洗的奶牛养殖用喂食槽，包括喂食槽本体（10)，其特征在于，所述喂食槽 本体(10)的底端外壁四角均通过螺丝连接有万向轮(19)，所述喂食槽本体(10)的一侧外壁 焊接有蓄水箱(5)，所述蓄水箱(5)的底部内壁放置有水泵(4)，且水泵(4)的出水口通过法 兰连接有水管（3)，所述水管（3)的一端延伸至喂食槽本体（10)的内部，所述喂食槽本体的一侧内壁设置有连接管⑵，且连接管⑵和水管⑶的一端焊接，所述连接管⑵远 离水管(3)的一侧外壁底端焊接有均匀分布的喷嘴（1)，所述蓄水箱(5)的一边外壁通过螺 丝固定有控制器(6)，且控制器(6)的外部设置有保护外壳(7)，所述喂食槽本体（10)的另一 侧外壁焊接有废水收集箱（16)，所述喂食槽本体（10)的另一侧内壁底端开设有泄水槽 (15)，且泄水槽（15)的内部和废水收集箱（16)的内部连通，所述喂食槽本体（10)的一边外 壁顶端焊接有安装箱(8)，所述安装箱(8)的一侧外壁开设有水平设置的活动槽（18)，所述 安装箱(8)的底部内壁通过螺栓连接有水平设置的电动滑轨(9)，且电动滑轨(9)的内壁滑 动连接有滑块（11)，所述滑块（11)的顶端外壁通过螺栓连接有伺服电机（12)，所述伺服电 机(12)的输出轴端部通过轴联器连接有水平设置的转动杆(13)，所述转动杆（13)的外壁包 裹有软毛刷（14)，所述软毛刷（14)的顶部设有弧形结构的外罩（17)，且外罩（17)的一端和 滑块(11)的一边外壁通过固定件连接。

根据权利要求1所述的一种方便清洗的奶牛养殖用喂食槽，其特征在于，所述活动槽的内部和安装箱⑻的内部连通，且活动槽(18)的长度和安装箱⑻的长度相适配。

根据权利要求1所述的一种方便清洗的奶牛养殖用喂食槽，其特征在于，所述转动杆和电动滑轨⑼之间相互垂直，且转动杆(13)位于喂食槽本体(10)的顶部上方。

根据权利要求1所述的一种方便清洗的奶牛养殖用喂食槽，其特征在于，所述水泵、电动滑轨⑼以及伺服电机(12)均通过导线连接有开关，且开关通过导线和控制器⑹ 连接，控制器⑹的信号为DATA-7311。

根据权利要求1所述的一种方便清洗的奶牛养殖用喂食槽，其特征在于，所述喂食槽 本体（10)的长度和安装箱(8)的长度相适配，且喂食槽本体（10)的一边底端通过螺栓连接 有用于供电的蓄电池(20)。

根据权利要求1所述的一种方便清洗的奶牛养殖用喂食槽，其特征在于，所述废水收 集箱(16)的一侧外壁开设有安装孔，且安装孔的内壁卡接有排污管。

根据权利要求1所述的一种方便清洗的奶牛养殖用喂食槽，其特征在于，所述软毛刷位于喂食槽本体(10)的正上方，泄水槽(15)的槽口出设置有阀门。

管。

优选的，所述软毛刷位于喂食槽本体的正上方，泄水槽的槽口出设置有阀门。

本发明的有益效果为：

1、通过控制器启动电动滑轨和水泵，水管将蓄水箱内部的水通过喷嘴喷向喂食槽本体 的内部，同时，滑块在电动滑轨上往复移动，启动伺服电机，使得转动杆随着伺服电机的输 出轴一起转动，从而通过软毛刷对喂食槽本体的内部进行清洗，方便快捷，无需人工清洗， 降低了 I作量。

2、通过设置的外罩，可以避免软毛刷在旋转清扫时将水渍甩出，保护性好，且废水 收集箱可以收集废水，方便废水集中处理，放置废水造成二次污染。

3、通过设置的万向轮，可以方便该新型的移动，适用性高。

附图说明

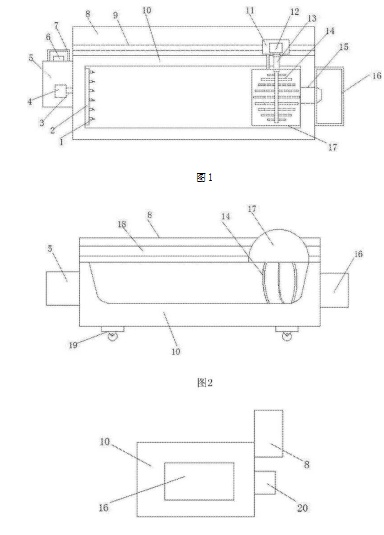

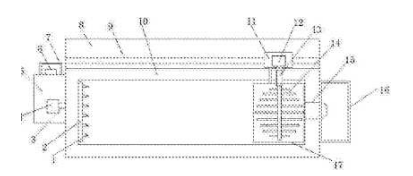

图1为本发明提出的一种方便清洗的奶牛养殖用喂食槽的俯视结构示意图；

图2为本发明提出的一种方便清洗的奶牛养殖用喂食槽的正视结构示意图；

图3为本发明提出的一种方便清洗的奶牛养殖用喂食槽的局部侧视结构示意图。

图中：1喷嘴、2连接管、3水管、4水泵、5蓄水箱、6控制器、7保护外壳、8安装箱、9电 动滑轨、10喂食槽本体、11滑块、12伺服电机、13转动杆、14软毛刷、15泄水槽、16废水收集 箱、17外罩、18活动槽、19万向轮、20蓄电池。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完 整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3,一种方便清洗的奶牛养殖用喂食槽，包括喂食槽本体10,喂食槽本体 10的底端外壁四角均通过螺丝连接有万向轮19,喂食槽本体10的一侧外壁焊接有蓄水箱5, 蓄水箱5的底部内壁放置有水泵4，且水泵4的出水口通过法兰连接有水管3，水管3的一端延 伸至喂食槽本体10的内部，喂食槽本体10的一侧内壁设置有连接管2,且连接管2和水管3的 一端焊接，连接管2远离水管3的一侧外壁底端焊接有均匀分布的喷嘴1，蓄水箱5的一边外 壁通过螺丝固定有控制器6,且控制器6的外部设置有保护外壳7,喂食槽本体10的另一侧外 壁焊接有废水收集箱16,喂食槽本体10的另一侧内壁底端开设有泄水槽15,且泄水槽15的 内部和废水收集箱16的内部连通，喂食槽本体10的一边外壁顶端焊接有安装箱8，安装箱8 的一侧外壁开设有水平设置的活动槽18,安装箱8的底部内壁通过螺栓连接有水平设置的 电动滑轨9,且电动滑轨9的内壁滑动连接有滑块11，滑块11的顶端外壁通过螺栓连接有伺 服电机12,伺服电机12的输出轴端部通过轴联器连接有水平设置的转动杆13,转动杆13的 外壁包裹有软毛刷14,软毛刷14的顶部设有弧形结构的外罩17,且外罩17的一端和滑块11 的一边外壁通过固定件连接。

本发明中，活动槽18的内部和安装箱8的内部连通，且活动槽18的长度和安装箱8 的长度相适配，转动杆13和电动滑轨9之间相互垂直，且转动杆13位于喂食槽本体10的顶部 上方，水泵4、电动滑轨9以及伺服电机12均通过导线连接有开关，且开关通过导线和控制器 6连接，控制器6的信号为DATA-7311，喂食槽本体10的长度和安装箱8的长度相适配，且喂食 槽本体10的一边底端通过螺栓连接有用于供电的蓄电池20,废水收集箱16的一侧外壁开设 有安装孔，且安装孔的内壁卡接有排污管，软毛刷14位于喂食槽本体10的正上方，泄水槽15 的槽口出设置有阀门_t

工作原理:通过控制器7启动电动滑轨9和水泵4,水管3将蓄水箱5内部的水通过喷 嘴1喷向喂食槽本体10的内部，同时，滑块11在电动滑轨9上往复移动，启动伺服电机12,使 得转动杆13随着伺服电机12的输出轴一起转动，从而通过软毛刷14对喂食槽本体10的内部 进行清洗，通过设置的外罩17,可以避免软毛刷14在旋转清扫时将水渍甩出，且废水收集箱 16可以收集废水，方便废水集中处理。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此， 任何熟悉本技术领域的技术人员在本发明掲露的技术范围内，根据本发明的技术方案及其 发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
