本发明涉及灯泡生产检测设备领域，具体为某种灯泡生产用智能灯泡外观检测设备，包括底座，底座上设置有用来对灯泡送料的间歇式送料机构，底座上固定有箱罩，且箱罩横跨在间歇式送料机构上，箱罩上设置有检测机构和标记机构，检测机构用来逐个的对灯泡外观进行检测，且检测机构与间歇式送料机构传动连接，标记机构用来对有缺陷的灯泡进行标记，并且检测机构与标记机构传动连接。该种灯泡生产用智能灯泡外观检测设备及其检测方法，自动化程度高，省时省力，整个装置实现自动检测、标记、送料工序，实现智能化，大大提高工作效率。

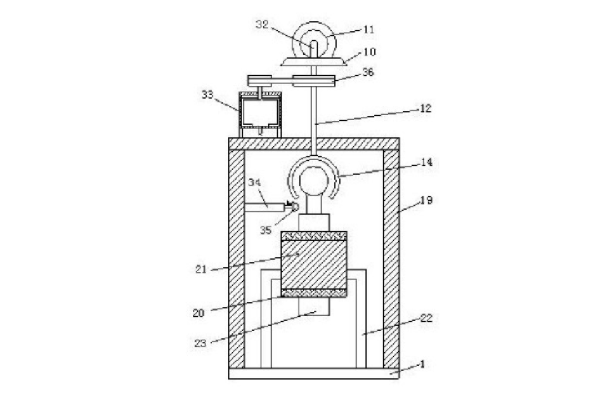

1.某种灯泡生产用智能灯泡外观检测设备，包括底座（1），其特征在于：所述底座（1）上设置有用来对灯泡送料的间歇式送料机构，所述底座（1）上固定有箱罩（19），且箱罩（19）横跨在间歇式送料机构上，所述箱罩（19）上设置有检测机构和标记机构，所述检测机构用来逐个的对灯泡外观进行检测，且检测机构与间歇式送料机构传动连接，所述标记机构用来对有缺陷的灯泡进行标记，并且检测机构与标记机构传动连接；所述检测机构包括设置贯穿并定轴转动连接在箱罩（19）上的转轴（12），所述转轴（12）与标记机构传动连接，所述转轴（12）的下端固定有弧形架（14），且弧形架（14）的内侧固定有视觉相机，所述转轴（12）的上端同轴固定连接有齿轮一（10），所述齿轮一（10）上端面远离圆心的位置固定有触杆（32），所述箱罩（19）的上表面固定有支架二（8），且支架二（8）上固定有触碰开关一（9），且触杆（32）可与触碰开关一（9）抵扣接触。

2.根据权利要求1所述的某种灯泡生产用智能灯泡外观检测设备，其特征在于：所述标记机构包括固定在箱罩（19）内侧壁上的气缸（34），且气缸（34）的活塞杆端固定有储液盒（41），所述储液盒（41）上固定有擦头（35），且储液盒（41）与擦头（35）连接的一侧开设有多个小孔，所述储液盒（41）上固定并连通液管四（39），且液管四（39）上连接有电磁阀二（40）。

3.根据权利要求2所述的某种灯泡生产用智能灯泡外观检测设备，其特征在于：所述标记机构还包括固定在箱罩（19）上侧壁的混料筒（33），混料筒（33）内盛装有标记涂液，所述液管四（39）远离储液盒（41）的一端与混料筒（33）的底部固定并连通，所述混料筒（33）的顶壁中心贯穿并定轴转动连接有转轴二（37），所述转轴二（37）的上端通过皮带轮组二（36）与转轴（12）传动连接，所述转轴二（37）的下端固定有搅拌杆（38）。

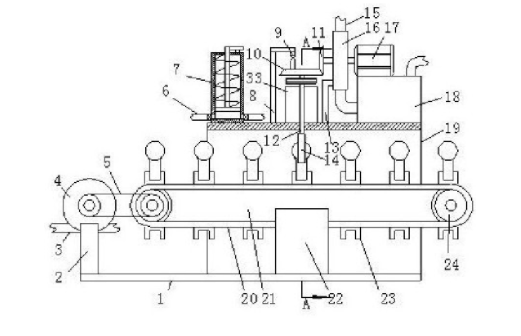

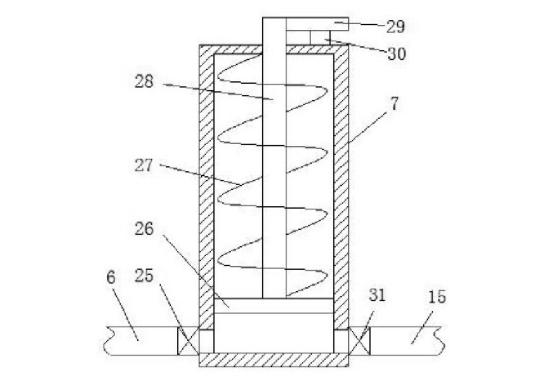

4.根据权利要求2所述的某种灯泡生产用智能灯泡外观检测设备，其特征在于：所述检测机构还包括固定在箱罩（19）上的电机（17），所述电机（17）的输出轴端同轴固定连接有齿轮二（11），所述齿轮二（11）与齿轮一（10）啮合连接，所述电机（17）的输出轴与间歇式送料机构传动连接；所述间歇式送料机构包括蓄能筒（7），所述蓄能筒（7）的上表面固定有触碰开关二（30），所述蓄能筒（7）的侧壁下端固定并连通有液管二（6）和液管三（15），所述液管二（6）上连接有电磁阀一（25），所述液管三（15）上连接有单向阀（31），且单向阀（31）的导通方向指向蓄能筒（7）的内部；所述蓄能筒（7）的内部滑动连接有活塞板（26），所述活塞板（26）的上表面固定有滑杆（28），所述滑杆（28）的上端贯穿并滑动连接在蓄能筒（7）的上端壁上，所述活塞板（26）通过弹簧（27）与蓄能筒（7）的内侧顶壁相连接，所述滑杆（28）的上端固定有压杆（29），且压杆（29）可与触碰开关二（30）抵扣接触； 所述间歇式送料机构还包括固定在底座（1）上的支架一（2）和支架四（22），所述支架一（2）的上端固定有泵轮一（4），所述泵轮一（4）的侧壁上固定并连通液管一（3），所述液管一（3）的两端分别与液管二（6）、油液箱（18）相连通，所述支架四（22）上端固定有机架（21），所述机架（21）的两端均定轴转动连接有滚筒（24），两个所述滚筒（24）通过传送带（20）传动连接。

5.根据权利要求4所述的某种灯泡生产用智能灯泡外观检测设备，其特征在于：所述传送带（20）上等间隔固定有多个卡槽（23），所述泵轮一（4）内的叶轮通过皮带轮组一（5）与其中一个滚筒（24）传动连接。

6.根据权利要求4所述的某种灯泡生产用智能灯泡外观检测设备，其特征在于：所述箱罩（19）的上表面固定有支架三（13），所述支架三（13）的上端固定有泵轮二（16），所述电机（17）的输出轴与泵轮二（16）内部的叶轮传动连接，所述泵轮二（16）的侧壁上固定并连通液管三（15），所述液管三（15）远离蓄能筒（7）的一端与油液箱（18）固定并连通，所述油液箱（18）固定在箱罩（19）上。

7.根据权利要求5所述的某种灯泡生产用智能灯泡外观检测设备，其特征在于：还包括控制器，所述控制器信号输入端分别与触碰开关一（9）、触碰开关二30、视觉相机电连接，所述控制器的信号输出端分别与电机（17）、气缸（34）、电磁阀一（25）和电磁阀二（40）电连接。

8.根据权利要求1-7任一项所述的某种灯泡生产用智能灯泡外观检测设备的检测方法，其特征在于：包括以下步骤：步骤一：通过检测机构对间歇式送料机构上的灯泡逐个检测；步骤二：当灯泡有缺陷时，通过标记机构对所述灯泡进行标记；步骤三：通过检测机构驱动送料机构运行对灯泡自动送料。
