本发明涉及机械零件检测技术领域，且公开了某种机械零件外观检测设备，包括固定架、检测探头和显示器，固定架的顶部对称固定设有两个气缸，两个气缸的活塞杆末端均固定设有U型板，U型板的横向转动设置有往复丝杆，往复丝杆的右端贯穿至U型板的外部，往复丝杆的外壁螺纹设置有往复滑块，往复滑块滑动设置于U型板的内部，往复滑块的下侧固定设有安装架，检测探头设置在安装架上，固定架的底部固定设有放置箱，放置箱的内部设有待检测零件，放置箱的内部还设有用于带动待检测零件旋转的旋转机构。该机械零件外观检测设备，能够对轴类或者杆类的机械零件的外观进行检测，确保了产品的使用质量。

1.某种机械零件外观检测设备，包括固定架（1）、检测探头（2）和显示器（3），其特征在于：所述固定架（1）的顶部对称固定设有两个气缸（4），两个所述气缸（4）的活塞杆末端均固定设有U型板（5），所述U型板（5）的横向转动设置有往复丝杆（6），所述往复丝杆（6）的右端贯穿至U型板（5）的外部，所述往复丝杆（6）的外壁螺纹设置有往复滑块（7），所述往复滑块（7）滑动设置于U型板（5）的内部，所述往复滑块（7）的下侧固定设有安装架（8），所述检测探头（2）设置在安装架（8）上，所述固定架（1）的底部固定设有放置箱（9），所述放置箱（9）的内部设有待检测零件（10），所述放置箱（9）的内部还设有用于带动所述待检测零件（10）旋转的旋转机构，所述固定架（1）的底部且位于放置箱（9）的左侧壁固定设有电机座（11），所述电机座（11）的上侧固定设有电机（12），所述电机（12）的输出轴延伸至放置箱（9）的内部并与旋转机构连接，所述电机（12）的输出轴上方竖直设有传动轴（13），所述传动轴（13）的轴壁通过轴承座（14）固定设置于固定架（1）的内侧壁上，所述电机（12）的输出轴固定设有第一锥齿轮（15），所述传动轴（13）的下端固定设有第二锥齿轮（16），所述传动轴（13）的上端固定设有第三锥齿轮（17），所述往复丝杆（6）的左侧壁固定设有第四锥齿轮（18），所述第一锥齿轮（15）和第二锥齿轮（16）啮合设置，所述第三锥齿轮（17）和第四锥齿轮（18）啮合设置，所述U型板（5）的右侧与放置箱（9）的右侧之间设有行程触碰机构，所述显示器（3）安装在固定架（1）的顶部。

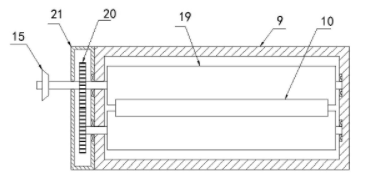

2.根据权利要求1所述的某种机械零件外观检测设备，其特征在于：所述旋转机构包括旋转辊（19）和齿轮（20），所述旋转辊（19）呈对称转动设置于放置箱（9）的内部，所述待检测零件（10）位于两个所述旋转辊（19）之间，所述放置箱（9）的左侧壁固定设有壳体（21），两个所述旋转辊（19）的左端均延伸至壳体（21）的内部并通过齿轮（20）相互啮合转动，其中一个所述旋转辊（19）的左端与电机（12）的输出轴固定连接。

3.根据权利要求1所述的某种机械零件外观检测设备，其特征在于：所述旋转机构包括转轴（22）、第一顶尖（23）和第二顶尖（24），所述转轴（22）转动设置于放置箱（9）的右内侧壁上，所述第一顶尖（23）固定设置于转轴（22）的端部上，所述电机（12）的输出轴末端开设有螺纹孔，所述第二顶尖（24）螺纹设置于电机（12）的输出轴上。

4.根据权利要求3所述的某种机械零件外观检测设备，其特征在于：所述第二顶尖（24）的外壁固定设有转环（25）。

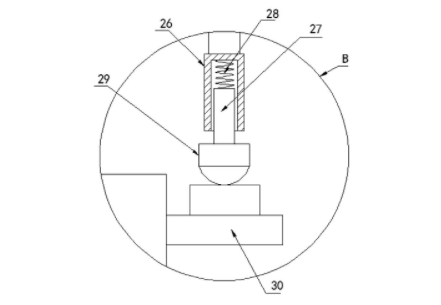

5.根据权利要求1所述的某种机械零件外观检测设备，其特征在于：所述行程触碰机构包括套筒（26）、移动杆（27）、弹簧（28）、触碰头（29）和行程开关（30），所述套筒（26）固定设置于U型板（5）的右侧，所述移动杆（27）滑动设置于套筒（26）的内部并通过弹簧（28）与其内壁固定连接，所述触碰头（29）固定设置于移动杆（27）的下端，所述行程开关（30）固定设置于放置箱（9）的右侧壁上，所述触碰头（29）与行程开关（30）呈位置对应设置。

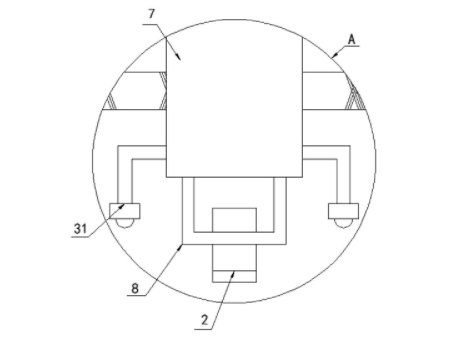

6.根据权利要求1所述的某种机械零件外观检测设备，其特征在于：所述往复滑块（7）的左右两侧均固定设有补光灯（31）。

7.根据权利要求1所述的某种机械零件外观检测设备，其特征在于：所述电机（12）为减速电机，且电机（12）的型号为GV-22-200-60-S-B-TL。
