某种木质板材生产线自动化码垛机
大学仕 2021-09-13 09:16
点赞 723浏览

        本发明涉及木质板材码垛技术领域,特别涉及种木质板材生产线自动化码垛机,包括一号带式输送机构、二号带式输送机构、支撑架、码垛机构和移动机构。本发明所采用的码垛机构中的承接板可对木质板材的下端进行支撑,同时在木质板材码垛放置时又可移开,避免了叠摞的木质板材在移动码垛的过程中产生掉落的问题,同时通过伸缩弹簧杆的弹力将抵紧板推到木质板材的上端,木质板材卡在抵紧板与承接板之间,使得木质板材多方位受到限位,避免了单单通过夹紧板对木质板材进行固定所造成损伤的问题。

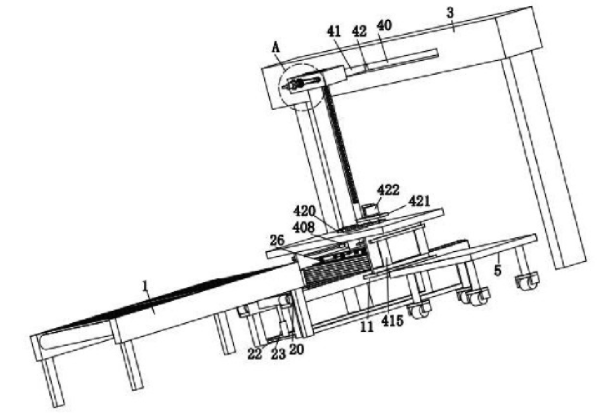

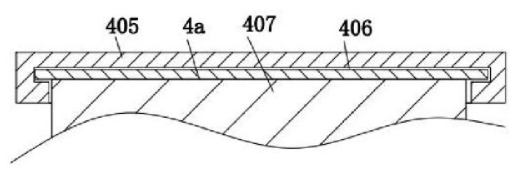

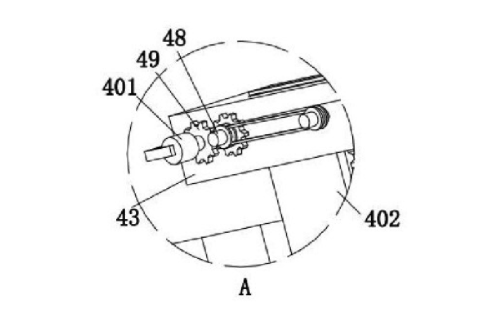

        1.种木质板材生产线自动化码垛机,包括一号带式输送机构(1)、二号带式输送机构(2)、支撑架(3)、码垛机构(4)和移动机构(5),其特征在于:所述的支撑架(3)上设置有码垛机构(4),码垛机构(4)的下方设置有二号带式输送机构(2),二号带式输送机构(2)右侧设置有一号带式输送机构(1),码垛机构(4)后方设置有移动机构(5); 所述的码垛机构(4)包括滑动槽(40)、带动板(41)、电动滑块(42)、支撑块(43)、移动通槽(44)、弧形凹槽(45)、转动轴(46)、转动齿轮(47)、带动轴(48)、带动齿轮(49)、一号正反转电动机(401)、移动板(402)、齿条(403)、转动柱(404)、下压板(405)、阶梯槽(406)、限位板(4a)、夹紧板(407)、支撑座(4b)、双向气缸(408)、拉动板(409)、拉动通槽(410)、条形板(411)和承接组(412),所述的支撑架(3)的右端面开设有滑动槽(40),滑动槽(40)内滑动连接有带动板(41),带动板(41)的右端面安装有电动滑块(42),带动板(41)的左端面安装有支撑块(43),支撑块(43)由上下两个矩形块组成,支撑块(43)的上端面开设有移动通槽(44),移动通槽(44)的内壁前后两侧对称开设有弧形凹槽(45),弧形凹槽(45)内转动连接有转动轴(46),转动轴(46)上固定套设转动齿轮(47),支撑块(43)的右端面转动连接有带动轴(48),转动轴(46)右端贯穿支撑块(43),位于前侧的转动轴(46)与带动轴(48)上均套设有带动齿轮(49),带动齿轮(49)相互啮合,带动轴(48)与位于后侧的转动轴(46)上均套设有带轮,带轮之间通过皮带传动连接,支撑块(43)的右端面通过机座安装有一号正反转电动机(401),一号正反转电动机(401)的输出轴与位于前侧的转动轴(46)相连接,移动通槽(44)内滑动连接有移动板(402),移动板(402)的左右两侧均安装有与转动齿轮(47)相啮合的齿条(403),移动板(402)的下端面转动连接有转动柱(404),转动柱(404)的下端面固定安装有下压板(405),下压板(405)的下端面前后对称开设有阶梯槽(406),阶梯槽(406)的上阶梯内滑动连接有限位板(4a),限位板(4a)的下端面安装有夹紧板(407),下压板(405)的下端面安装有支撑座(4b),支撑座(4b)上开设有放置通槽,放置通槽内固定安装有双向气缸(408),双向气缸(408)的两个移动杆分别安装有拉动板(409),夹紧板(407)上端处开设有拉动通槽(410),拉动板(409)贯穿拉动通槽(410)后安装有条形板(411),条形板(411)的下端面安装有承接组(412)。


        2.根据权利要求1所述的种木质板材生产线自动化码垛机,其特征在于:所述的承接组(412)包括矩形通槽(413)、承接板(414)、连接板(415)、挤压弹簧杆(416)和定位板(417),所述的夹紧板(407)下端处开设有矩形通槽(413),矩形通槽(413)内滑动连接有承接板(414),条形板(411)的下端面与承接板(414)之间安装有左右对称排布的连接板(415),连接板(415)与夹紧板(407)之间通过挤压弹簧杆(416)相连接,挤压弹簧杆(416)从上向下等距离排布,条形板(411)靠近夹紧板(407)的端面上下对称安装有定位板(417)。

        3.根据权利要求1所述的种木质板材生产线自动化码垛机,其特征在于:所述的转动柱(404)的外壁上固定套设有转向齿轮(420),移动板(402)的后端面安装有支板(421),支板(421)上安装有二号正反转电动机(422),二号正反转电动机(422)的输出轴上安装有转轴(423),转轴(423)的下端贯穿支板(421)后固定套设有与转向齿轮(420)相互啮合的角度调节齿轮(424)。


        4.根据权利要求1所述的种木质板材生产线自动化码垛机,其特征在于:所述的二号带式输送机构(2)由前后两个输送架组成,二号带式输送机构(2)靠近一号带式输送机构(1)的前后两端面通过L形连接板(20)共同安装有导向板(21),导向板(21)为上端向右倾斜的弧形结构,二号带式输送机构(2)的前后两个输送架之间安装有固定板(22),固定板(22)的上端面安装有液压缸(23),液压缸(23)上安装有限位架(24),限位架(24)位于二号带式输送机构(2)的前后两个输送架之间。

        5.根据权利要求1所述的种木质板材生产线自动化码垛机,其特征在于:所述的支撑座(4b)的下端面安装有安装板(25),安装板(25)的下端面通过伸缩弹簧杆(26)安装有抵紧板(27),伸缩弹簧杆(26)呈矩阵排布。

        6.根据权利要求2所述的种木质板材生产线自动化码垛机,其特征在于:所述的承接板(414)的上下两端面均安装有滚珠(28),滚珠(28)呈矩阵排布。


        7.根据权利要求1所述的种木质板材生产线自动化码垛机,其特征在于:所述的拉动板(409)的上下两端均安装有卡板(29),卡板(29)位于夹紧板(407)与双向气缸(408)之间。

        8.根据权利要求1所述的种木质板材生产线自动化码垛机,其特征在于:所述的一号带式输送机构(1)的左端通过L形连接架(10)前后对称安装有挡板(12)。

        9.根据权利要求1所述的种木质板材生产线自动化码垛机,其特征在于:所述的二号带式输送机构(2)的前后两端面均安装有抵紧架(11),抵紧架(11)的上端面与夹紧板(407)紧贴。
