本发明公开了某种智能垃圾箱，包括机罩、垃圾投递组件、破袋翻转组件和视觉检测组件；所述机罩包括方通支架、前面板、一个以上的侧门板、上盖板、后门板、厨余垃圾车和其它垃圾车；所述方通支架的两侧面均安装有侧门板，方通支架上方安装有上盖板，方通支架正面安装有前面板，方通支架背面安装有后门板；所述前面板上方设置有显示器、喇叭口、蜂鸣器、扫码口和人脸识别口；所述前面板下方两侧安装有一个以上的有害垃圾箱，前面板下方中间设置依次设置有厨余垃圾口和其它垃圾口。本发明采用扫码或脸部识别方式，搭配有摄像机记录仪，并有对投放不符有反馈通知，功能多样，外观漂亮大方，具有很大的实用价值。

        1.某种智能垃圾箱，其特征在于：包括机罩(73)、垃圾投递组件(74)、破袋翻转组件(75)和视觉检测组件(76)； 所述机罩(73)包括方通支架(1)、前面板(2)、一个以上的侧门板(3)、上盖板(4)、后门板(5)、厨余垃圾车(13)和其它垃圾车(14)；所述方通支架(1)的两侧面均安装有侧门板(3)，方通支架(1)上方安装有上盖板(4)，方通支架(1)正面安装有前面板(2)，方通支架(1)背面安装有后门板(5)；所述前面板(2)上方设置有显示器(6)、喇叭口(9)、蜂鸣器(10)、扫码口(11)和人脸识别口(12)；所述前面板(2)下方两侧安装有一个以上的有害垃圾箱(7)，前面板(2)下方中间设置依次设置有厨余垃圾口(16)和其它垃圾口(17)；所述前面板(2)下方设置有叉车位封板(18)，上盖板(4)下方靠近前面板(2)处安装有广角摄像机(8)；所述厨余垃圾车(13)和其它垃圾车(14)安装于机罩()内部靠近后门板(5)处。

        2.根据权利要求1所述的智能垃圾箱，其特征在于：所述垃圾投递组件(74)包括第一电机(20)、主动轴(21)、从动轴(22)、主动轮(23)、从动轮(24)、链条(25)、第一夹块(26)、第二夹块(27)、轴销(28)、拨杆(29)、扭簧(30)、感应器(31)和吊架(32)；吊架(32)内侧固定有一个以上的支撑板(33)，第一电机(20)通过连接板和支撑柱固定在一支撑板(33)上，第一电机(20)通过联轴器与主动轴(21)连接，主动轮(23)和从动轮(24)分别固定于主动轴(21)和从动轴(22)上，链条(25)将主动轮(23)和从动轮(24)连接，横板(34)通过连接件(35)固定于链条(25)上，横板(34)上安装有轴承，轴销(28)安装于轴承上，第一夹块(26)和扭簧(30)都安装于轴销(28)上，拨杆(29)通过一插销安装于横板(34)上，横板(34)上还安装有第二夹块(27)。

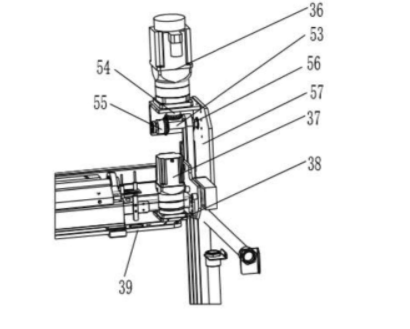

        3.根据权利要求1所述的智能垃圾箱，其特征在于：所述破袋翻转组件(75)包括Z轴电机(36)、X轴电机(37)、X轴导轨(40)、Z轴滑槽(41)、连接件(42)、滚轮(43)、转轴(44)、托架(45)和垃圾斗组件(46)；所述一个以上的Z轴滑槽(41)通过连接块固定于方通支架(1)上，Z轴电机(36)通过连接板固定于Z轴滑槽(41)上；所述Z轴电机(36)下方设置有Z转轴(53)，所述Z轴电机(36)下方安装有主动伞轮(54)，Z转轴(53)一侧设置有从动伞轮(55)，Z转轴(53)通过主动伞轮(54)和从动伞轮(55)与Z轴电机(36)连接；所述Z转轴(53)的另一端安装有从动齿轮(56)，通过链条(39)与另一个从动齿轮连接；连接件(42)一侧设置有升降板(57)，升降板(57)通过连接件(42)与链条(39)连接；所述滚轮(43)通过转轴(44)固定于升降板(57)上；X轴电机(37)设置有主动齿轮(38)，链条(4)同样连接X轴电机(37)的主动和从动轮，X轴的滚轮安装板(58)也是通过连接件(42)与链条(4)连接，两滚轮安装板(58)中间固定有滚轮(43)，滚轮(43)设置于X轴导轨(40)上滑动；所述X轴的滚轮安装板(58)上安装有法兰轴承(59)，转轴(44)安装在法兰轴承(59)上，托架(45)通过连接板安装在转轴(44)上，垃圾斗组件(46)固定于托架(45)上，托架(45)上安装有无油衬套(60)。

        4.根据权利要求1所述的智能垃圾箱，其特征在于：所述视觉检测组件(76)包括托板(68)、光源(69)、相机(70)、相机固定板(71)、支架(72)；托板(68)通过连接柱固定在支架(72)上，支架(72)安装于方通支架(1)上，一个以上的光源(69)和相机固定板(71)安装于托板(68)上，相机(70)固定于相机固定板(71)上。

        5.根据权利要求1所述的智能垃圾箱，其特征在于：所述厨余垃圾口(16)和其它垃圾口(17)的入口处均设置有移动挡板组件(15)；所述上盖板(4)上设置有一个以上的吊环(19)，方通支架(1)下面装有脚杯(20)。

        6.根据权利要求1所述的智能垃圾箱，其特征在于：所述垃圾斗组件(46)包括支撑导向柱(47)、卡块(48)和垃圾斗(49)；支撑导向柱(47)穿过无油衬套(60)通过卡块(48)固定于托架(45)上，垃圾斗(49)固定于一个以上的支撑导向柱(47)上，托架(45)上安装有称重传感器(50)，垃圾斗(49)里面安装有破袋刀(51)，垃圾斗(49)两侧装有夹垃圾袋组件(52)。

        7.根据权利要求1所述的智能垃圾箱，其特征在于：所述夹垃圾袋组件(52)包括第二电机(61)、半主动轮(62)、半从动轮(63)、夹块(64)、导销(65)和弹簧(66)；所述第二电机(61)上方安装有半主动轮(63)，半主动轮(63)一侧啮合有第二从动轮(64)；所述一块以上的夹块(64)通过导销(65)分别安装于半主动轮(62)和半从动轮(63)上；所述半主动轮(62)另一侧设置有感应片(66)，感应器(67)安装于夹块(64)闭合时感应片(66)的下方。
