全自动化的粗纱机

大学仕 2020-12-31 10:57

0点赞 845浏览

摘要：

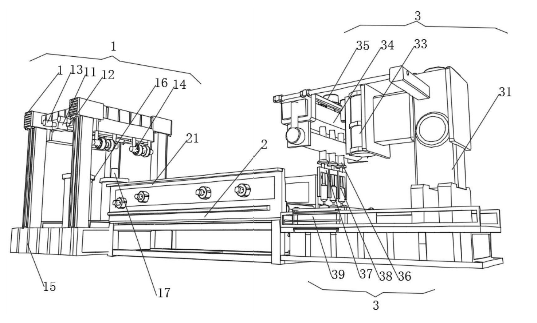

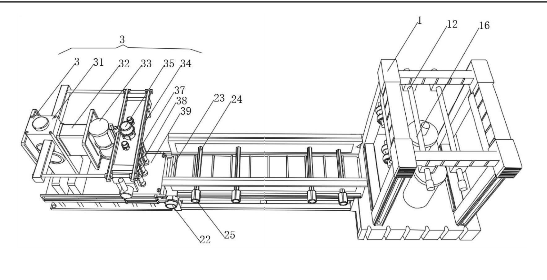

本发明提供一种全自动化的粗纱机，包括固定架，固定架的顶部两侧分别固定安装有两块固定板，两块固定板之间穿插连接有转杆，转杆的两端固定安装有限位块，固定架的一侧的底端固定安装有两个定滑轮固，定架的底端固定安装有固定座，固定座的顶部固定安装有两个棉线筒，棉线筒的中部固定安装有固定杆。

发明内容：

本发明的目的在于提供一种全自动化的粗纱机，旨在解决现有技术中传统的粗纱机虽然具备一定的人机交互，对纺织机械进行控制，不够自动化，无法对输送、绕线和送料进行控制，不够自动化，影响了生产效率和绕线在引导的过程中受到偏向力的作用时就容易滑出绕线装置，而导致卡在某一位置导致断线或者引导失败的问题。

为实现上述目的，本发明提供如下技术方案：

全自动化的粗纱机为了使得提升传输速率稳定性，降低结缠绕的问题，支撑台顶部两侧固定安装有支撑板，支撑板的一侧固定安装有伺服电机，伺服电机的输出端固定安装有转轴，两块支撑板之间穿插连接有纺纱转锟，纺纱转锟的两端固定安装有固定块，支撑台的一侧与纺纱架的一侧固定连接。

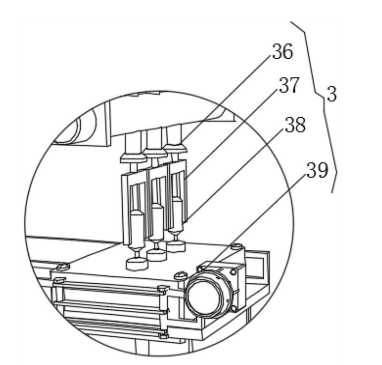

为了使得提升传输速率稳定性，降低结缠绕的问题，纺纱架的顶部一侧固定安装有支撑杆，支撑杆的顶部固定安装有横杆，横杆的一端固定安装有电动液压杆，电动液压杆的一侧固定安装有安装架，安装架的顶部固定安装有三台驱动电机，三台驱动电机的输出端与电动伸缩杆的一端固定连接，电动伸缩杆的伸缩端固定安装有绕线架，绕线架的中部固定安装有锭子，锭子的底端与台面的顶部嵌设有轴承转动连接。

与现有技术相比，本发明的有益效果是：

(1)通过两个定滑轮的设置便于将棉线牵引到支撑台上的纺纱转锟上，通过支撑台一侧的伺服电机的转动带动转轴对棉线进行输送绕线，通过设置的若干个纺纱转锟的设置便于棉线在穿过支撑台时防止在输送过程中发生缠绕，在纺织绕线产业生产中，以及提高粗纱机的自动化，便于对输送、绕线和送料进行控制，提高生产效率。

(2)通过纺纱架顶部设置的电动液压杆的伸缩，对锭子绕线的的水平高度进行调整，同时通过电动伸缩杆对绕线架绕线的高度也进行调整，通过设置的安装架顶部安装的三台驱动电机的转动，带动输出端的电动伸缩杆一端的绕线架进行转动，通过锭子与台面上的轴承进行转动，便于提升传输速率稳定性，降低缠绕的问题，同时提升绕线的质量，绕线在引导的过程利用若干根转锟降低偏向力的作用，增大绕线的摩擦力。
