自动化安全设备

大学仕 2020-12-30 09:57

0点赞 403浏览

摘要：

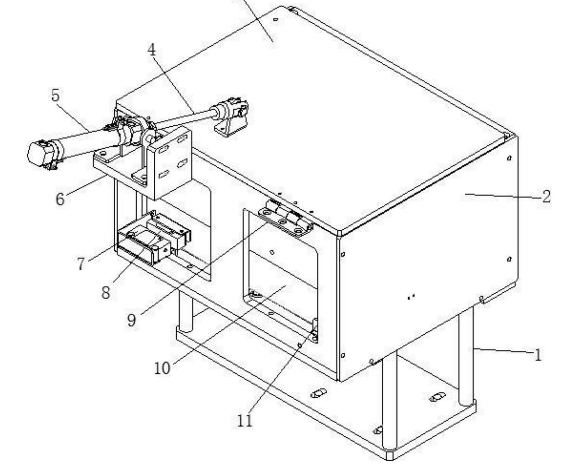

本实用新型公开了一种自动化安全设备，属于产品生产搬运设备领域。一种自动化安全设备，包括固定在机台上的气缸座和支架，支架上固定连接有箱体，箱体上通过合页连接有开合门，气缸座上连接有开合气缸，开合气缸驱动端连接有伸缩杆，伸缩杆远离开合气缸的一端与开合门相连，箱体中滑动连接有抽屉，箱体上固定连接有第一红外传感器和第二红外传感器。

背景技术：

随着科技的快速发展，厂家一步步采用生产设备进行生产，其中自动化生产线得到广泛的利用，自动生产线是指由自动化机器体系实现产品工艺过程的一种生产组织形式，它是在连续流水线的进一步发展的基础上形成的，其特点是加工对象自动地由一台机床传送到另一台机床，并由机床自动地进行加工、装卸、检验等，在产品生产完成后，有的生产线需要工人取出生产的产品，但是在自动化生产的设备中，产品是由机械手放入抽屉中，抽屉是人工闭合，机械手与人手可能有重叠的空间，可能导致机械手碰到人手，存在安全问题。

实用新型内容：

本实用新型的目的是为了解决现有技术中的问题，而提出的一种自动化安全设备。

为了实现上述目的，本实用新型采用了如下技术方案：

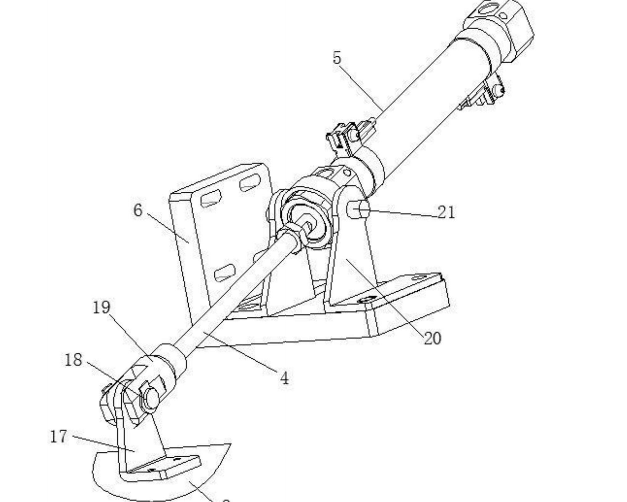

自动化安全设备抽屉后端固定连接有与第一红外传感器匹配的第一反射板，开合门底侧固定连接有与第二红外传感器匹配的第二反射板。开合门上固定连接有第一连接板，伸缩杆上固定连接有连接头，第一连接板和连接头通过第一转轴转动相连。气缸座上固定连接有第二连接板，开合气缸通过第二转轴与第二连接板转动相连。抽屉底侧固定连接有滑块，箱体上固定连接有与滑块匹配的导轨。抽屉上固定连接有把手，箱体上固定连接有用于挡住抽屉的限位挡板。
