包装箱自动化印切机

大学仕 2020-12-29 10:24

0点赞 210浏览

摘要：

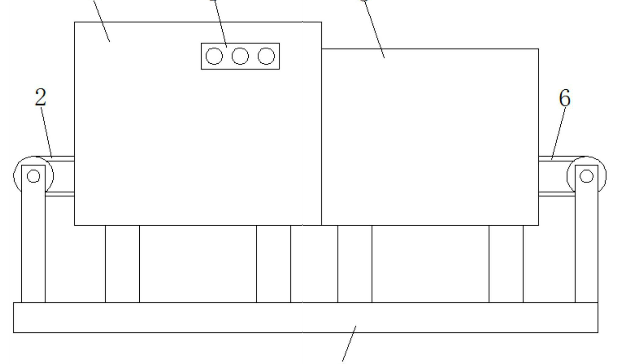

本实用新型公开了一种包装箱自动化印切机，包括底座。底座顶部的左侧固定连接有第一箱体，第一箱体内腔顶部的左侧固定连接有气缸，气缸的伸长端固定连接有印刷板，第一箱体内腔顶部的右侧固定连接有喷码枪，第一箱体的内腔贯穿有第一输送带，底座顶部的右侧固定连接有第二箱体，第二箱体内腔底部的中心处固定连接有支柱。

背景技术：

实用新型内容：

本实用新型的目的在于提供一种包装箱自动化印切机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

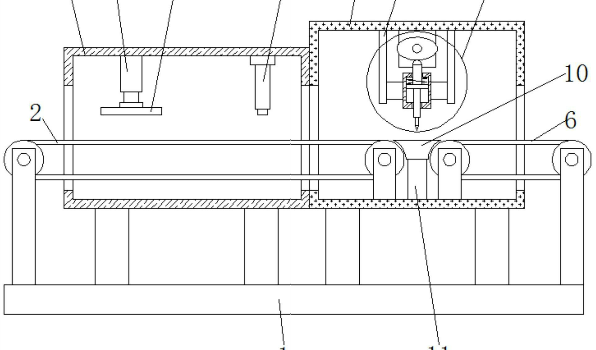

包装箱自动化印切机支柱的顶部固定连接有剪切座，第二箱体内腔的右侧贯穿有第二输送带所述第二箱体内腔顶部的中心处固定连接有电机，电机的输出轴固定连接有异性齿轮，第二箱体内腔的顶部且位于电机的前侧固定连接有固定架，固定架的数量为两个，两个固定架的之间通过固定块固定连接有固定盒，固定盒的内腔开设有滑动腔，滑动腔内腔的顶部滑动连接有滑动块，滑动块的顶部固定连接有活动柱，活动柱的表面套设有弹簧，滑动块的底部固定连接有切刀固定架，切刀固定架的底部固定连接有切刀。

固定盒的顶部开设有通孔，通孔与活动柱相适配，固定盒的底部开设有开槽，开槽与切刀固定架相适配。活动柱的顶部贯穿固定盒并固定连接有凸块，凸块的表面光滑，凸块的顶部与异性齿轮相接触。剪切座位于第一输送带和第二输送带之间，剪切座的顶部、第一输送带的顶部和第二输送带的顶部均处于同一水平面。弹簧的顶部与滑动腔固定连接，弹簧的底部与滑动块固定连接。第一箱体正表面的顶部固定连接有开关，气缸、喷码枪和电机的电性输入端均与开关的电性输出端电性连接。

与现有技术相比，本实用新型的有益效果是：

通过开启电机，电机的输出轴带动异性齿轮转动，异性齿轮转动的过程中挤压活动柱，使活动柱推动与之固定连接有滑动块和切刀固定架活动，进而使切刀固定架底部的切刀对纸板进行剪切，大大提高剪切效率，同时降低乱改印切机的故障率，降低了维护成本，大大提高了企业的生产效益。
