自动化轨枕钢筋切断设备

大学仕 2020-12-25 15:16

0点赞 321浏览

摘要：

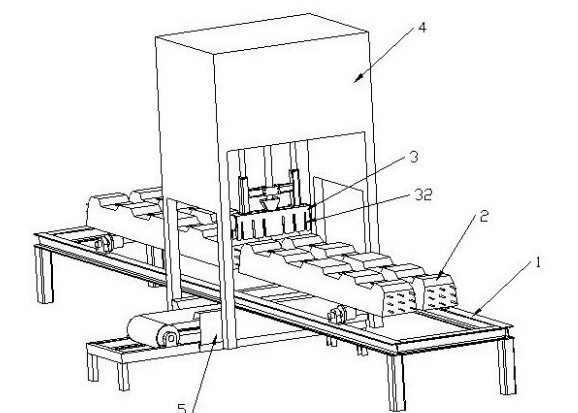

本发明公开了一种自动化轨枕钢筋切断设备，包括纵向传送机，用于输送脱模后钢筋相连的轨枕，剪切机构，设置在纵向传送机上方。通过升降将其剪切口套在待切断的钢筋上，并利用横向移动的滑块对钢筋施加剪切力，配合剪切口切断钢筋，驱动装置，用于驱使剪切机构升降，还用于驱使滑块横向移动，横向传送机，用于盛接剪切机构切下的钢筋并送至预定位置。

背景技术：

在轨枕生产过程中，一个模具中通常有2×5个轨枕，轨枕通过钢筋连接到一块。当轨枕脱模后需要切断轨枕间的钢筋，使各个轨枕彼此分开。目前轨枕钢筋的切断主要是由人工通过电焊机高温熔化切断实现的，这对操作人员的技能有较高要求而，且效率较低，自动化程度较低，而且过程中会产生焊接烟尘，污染环境。

发明内容：

本发明的目的是提供一种自动化轨枕钢筋切断设备。

为实现上述目的，本发明的技术方案是：

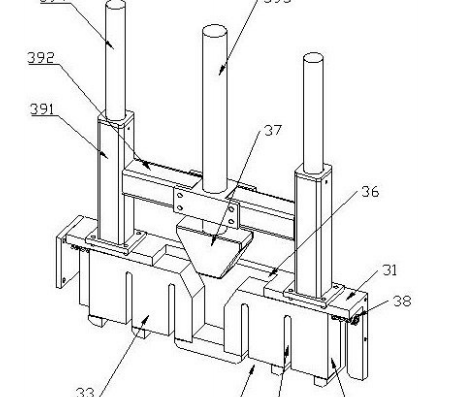

自动化轨枕钢筋切断设备剪切机构包括盒状刀体，刀体下部沿其长度方向依次开设有与至少一组钢筋对应的剪切口，刀体内部设有分别对应各组剪切口的滑块，滑块下部开设有与剪切口匹配的凹槽，刀体上端开设有驱动口，驱动口外设有锥形块，锥形块穿过驱动口挤压滑块，使滑块沿刀体长度方向滑动，刀体上还设有支架，支架包括两竖向平行设置的连杆，连杆下端与刀体固定连接。

两连杆间连接有横杆，横杆上设有平行于连杆的驱动杆，驱动杆可相对横杆竖向滑动，驱动杆下端与所述锥形块连接，并利用锥形块支撑刀体，驱动杆在驱动装置的作用下带动刀体下行，使刀体的剪切口和滑块凹槽套在待切断的钢筋上，驱动杆继续下行，带动锥形块通过驱动口挤压滑块，使滑块横向滑动，配合刀体实现剪切。
