智能机械自动化进料装置

大学仕 2020-12-25 14:45

0点赞 471浏览

摘要：

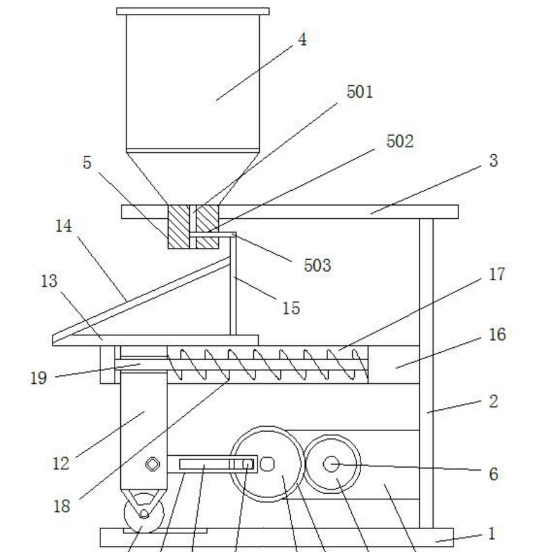

本实用新型公开了一种智能机械自动化进料装置，包括底板、竖板、顶板、进料仓，底板通过竖板与顶板固定连接，进料仓固定设置在顶板的顶部，进料仓的底部设置有下料柱，且下料柱的底部贯穿至顶板的下方，下料柱上设有矩形下料孔，矩形下料孔内活动设有封堵板，且封堵板的右端活动延伸至下料柱的外侧。

背景技术：

目前在一些机床冲压成型机械零件的过程中，需要人工不停地将小颗粒原料下料到机床的传送带上，以便实现向机床内连续间隔性的进料目的。但是随着物料的减少取料越来越困难，不但费力，而且整个操作过程中不能确保连续的进料，影响了进料的效率，操作起来也比较麻烦。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种智能机械自动化进料装置。

为了实现上述目的，本实用新型采用了如下技术方案：

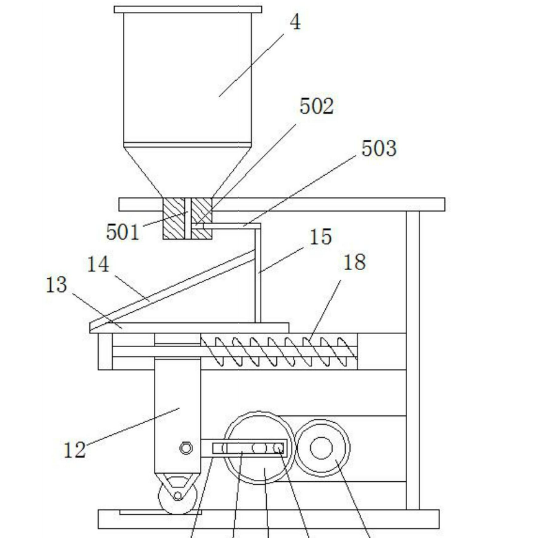

智能机械自动化进料装置竖板的右侧中部设置有横向架，位于矩形下料孔下方的横向架上滑动设有活动板，活动板的顶部右端设置有竖杆，且竖杆的顶部与封堵板的底部右端固定连接，活动板的顶部左端与竖杆之间还安装有倾斜设置的导料板，且导料板与矩形下料孔相匹配。

横向架上设有横向通槽，活动板的底部固定连接有移动架，且移动架的底部活动贯穿至横向通槽的下方，移动架与横向通槽的右侧内壁之间固定连接有弹簧，移动架的右下部转动连接有联动杆，联动杆上设有条形滑孔，竖板的左下部设置有支架，支架上固定安装有电机，电机的输出轴上固定套接有齿轮，齿轮的左侧啮合连接有转动设置于支架上的齿盘，齿盘的盘面上固定设有滑动销，且滑动销活动设于条形滑孔内。

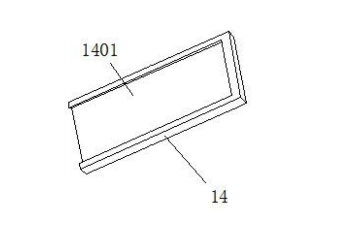

齿盘的圆周上均布设置有齿槽，且齿盘通过齿槽与齿轮相啮合。导料板上表面上设置有导流槽，且导流槽的槽口向左设置。移动架的底部设置有滑轮，底板上设置有滑轮导轨槽，且滑轮的底侧活动设于滑轮导轨槽内。横向通槽内固定设有横向滑杆，横向滑杆滑动贯穿移动架，且弹簧套设在横向滑杆上。矩形下料孔的右侧内壁上设有贯穿孔，且封堵板密封滑动贯穿于贯穿孔。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过电机、齿轮、齿盘、滑动销、联动杆、条形滑孔、弹簧的配合，可以使移动架左右移动，移动架又通过活动板带动导料板、竖杆以及封堵板左右移动，当封堵板向左移动并与矩形下料孔分离时，同时弹簧压缩，此时进料仓内的原料通过矩形下料孔下落至导料板上，导料板通过导流槽将原料导流至下一工序的机床上即可，当封堵板向右移动并对矩形下料孔进封堵时，此时进料仓停止下料，这样往复操作，可以连续间隔性的进行进料，确保了进料的效率。另外通过控制电机的转速，可以调整封堵板的左右位移速度，进而调整矩形下料孔的下料速度，方便了人们使用。

综上，本实用新型中的一种智能机械自动化进料装置：

通过电机的动力驱使导料板和封堵板左右移动，使得封堵板与矩形下料孔进行来回的下料或者封堵，同时通过导料板来回的传送配合，进而实现连续间隔性的进料，确保了进料的效率，操作起来比较简单省力，并且便于调整下料的速度，方便了人们使用。
