并纱机作业自动化辅助设备

大学仕 2020-12-25 10:40

0点赞 982浏览

摘要：

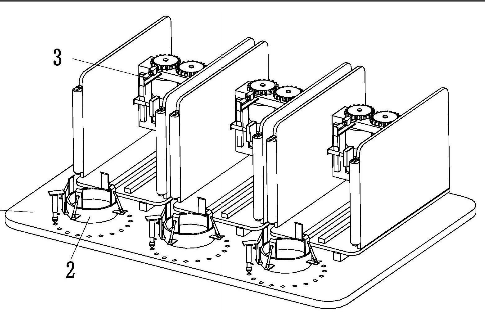

本发明涉及一种并纱机作业自动化辅助设备，包括主板、纱线筒放置装置和引纱装置，主板的前端均匀安装有纱线筒放置装置，主板的后端均匀安装有引纱装置，且每个纱线筒放置装置均与一个引纱装置相对应。

背景技术：

并纱机是一种常见的纺织器械，主要用于将集散的纱线聚拢成一股纱线，并纱是指两股纱线以上合并为一股纱线的工作步骤，现有并纱机工作时需要进行送纱的操作，送纱时，多根单纱容易搅在一起，影响了工作进度，且现有并纱机停止工作后，剪断后的纱线筒上纱线头自然垂落，自然垂落纱线头因没有保存好容易沾染到污垢，对之后生产出的股纱质量造成影响，耗费时间长，劳动强度大、工作效率低下。

发明内容：

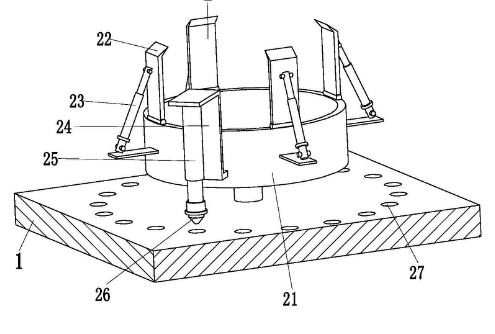

工作时首先纱线筒放置装置开始工作，人员将纱线筒放在旋转托盘内，卡爪卡住纱线筒的底端，引纱装置带动单根纱线进行拉出，旋转托盘带动纱线筒转动，当纱线筒不需要工作时，引纱装置将拉出的纱线进行夹紧，插气缸带动卡块插入卡槽确保旋转托盘保持不动，纱线处于绷紧的状态。

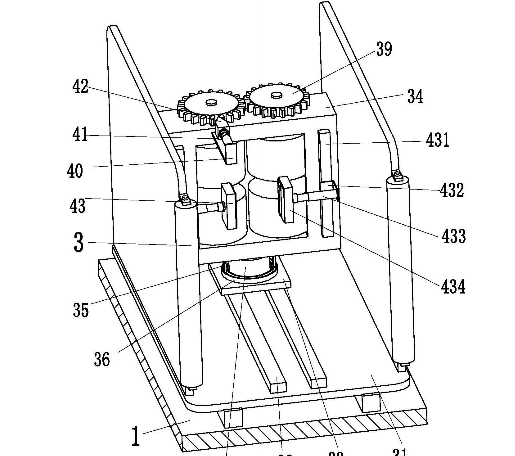

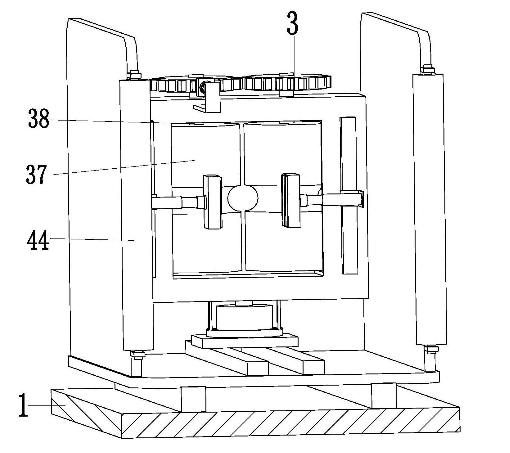

第二步引纱装置开始工作，人员将纱线筒的纱线头穿过两个滚压轮之间，穿过时，两个滚压轮处于转动的状态，当需要对纱线头夹紧时，辅气缸带动卡架卡入齿轮内确保两个滚压轮处于静止状态，夹紧纱线头后，连电动滑块带动夹紧的纱线头向后移动确保纱线头连接到现有的并纱机上进行工作。

当现有并纱机工作完毕后，切断纱线头，两个滚压轮停止转动对纱线进行压紧，两个二次压紧机构对纱线进行二次夹紧，隔档架对每个纱线起到隔档的作用，避免多根纱线输送时缠绕在一起，两个保护轮对拉出的纱线进行辅助输送的作用，避免纱线输送时接触到隔档架造成纱线表面损伤，之后，二次压紧机构开始工作，夹紧时两个二次压紧机构上的两个压紧气缸带动两个压紧块对纱线夹紧，不需要夹紧时，辅电动滑块带动压紧块上升避免压紧块影响纱线输送，可以实现对纱线进行夹紧与引导输送的功能。
