自动化重废剪切机

大学仕 2020-12-25 10:06

0点赞 283浏览

摘要：

本实用新型公开了一种自动化重废剪切机，包括剪切机构和下料机构，剪切机构包括主体。主体的内壁分别固定连接有上支撑座和下支撑座，上支撑座的下表面分别固定连接有压紧液缸和剪切液缸，压紧液缸的输出端固定连接有压紧头，剪切液缸的输出端固定连接有上刀座，上刀座的下表面螺纹连接有上刀片。

背景技术：

废钢在经过预处理后，主要用于长流程转炉中的炼钢添加料或短流程电炉的炼钢主料，剪切是废钢常用的一种处理方法，重废剪切机是剪切重废的一种专用设备，而现有的重废剪切机一般使用箩筐收容被剪切后的重废，再通过人工进行搬运，工作效率低下。

实用新型内容：

本实用新型的目的在于提供一种自动化重废剪切机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案:

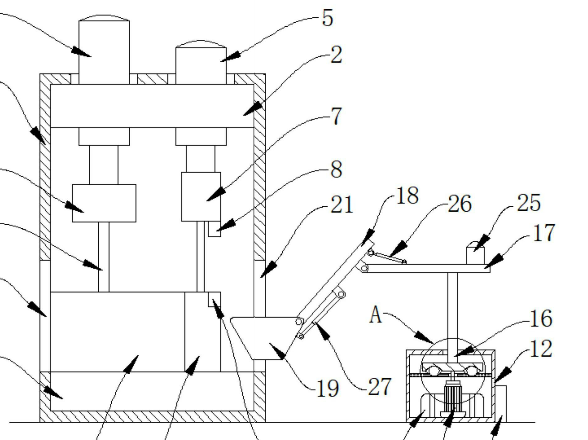

自动化重废剪切机下支撑座的上表面分别固定连接有送料台和下刀座，下刀座的上表面螺纹连接有与上刀片相适配的下刀片。下料机构包括电机箱，电机箱的内底壁分别固定连接有控制器和伺服电机，伺服电机的输出端固定连接有转动板，转动板的上表面固定连接有转动轴,转动轴的顶端固定连接有横杆，横杆的左端转动连接有斜杆，斜杆远离横杆的一端转动连接有下料漏斗。主体的两侧分别开设有进料口和出料口，上支撑座与下支撑座之间螺纹连接有导轨，导轨的数量为四根，四根导轨均分为两组，且两组导轨分别与压紧头和上刀座相适配。

电机箱的侧面固定连接有控制箱，控制箱的内部设置有电源和开关，转动板的下表面开设有凹槽，且凹槽的内部设置有滚珠，电机箱的内壁固定连接有隔板，且隔板的上表面开设有与滚珠相适配的凹槽。横杆的上表面固定连接有配重件，横杆的上表面转动连接有第一气缸，第一气缸的输出端与斜杆的侧面转动连接。斜杆的侧面转动连接有第二气缸，第二气缸的输出端与下料漏斗的侧面转动连接。

本实用新型提供了一种自动化重废剪切机，具备以下有益效果：

1.通过设置下料漏斗，能够收容剪切后的重废，通过设置斜杆与第二气缸，能够调整漏斗口的方向，通过设置横杆与第一气缸，能够调整下料漏斗的高度，通过设置转动轴与伺服电机，能够转动横杆，通过设置配重件，能够使下料机构保持稳定，通过设置控制器和控制箱，能够控制下料机构，从而使该自动化重废剪切机具有自动转移剪切后废钢的功能，增加了工作效率。

2.通过设置压紧头，能够压紧重废，通过设置压紧液缸，能够驱动压紧头，通过设置上刀片与下刀片，能够剪切重废，通过设置上刀座与下刀座，能够分别固定和保护上刀片和下刀片，通过设置剪切液缸，能够驱动上刀座，同时带动上刀片下移进行剪切，通过设置送料台，能够方便输送重废，从而达到该自动化重废剪切机高效剪切重废的效果。
