新型自动化剑杆织机

大学仕 2020-12-22 14:38

0点赞 382浏览

摘要：

本发明涉及纺织技术领域。目的在于提供一种能够实现接引纬速度无级调节的新型自动化剑杆织机，包括机架以及设置在机架上的送经机构、开口机构、剑杆式接引纬机构、打纬机构和收卷机构，剑杆式接引纬机构包括线架、储纬器、张力调节器以及引纬器和接纬器，驱动装置包括安装箱，安装箱内设置有无级传动机构，无级传动机构包括并排布置的主动轮、从动轮，主动轮和从动轮之间通过皮带构成传动连接。

背景技术：

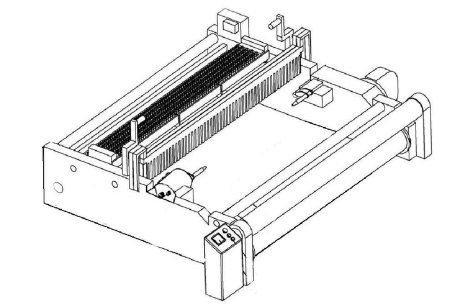

剑杆织机是目前应用最为广泛的无梭织机，剑杆织机通常包括机架，以及安装在机架上的送经机构、开口机构、剑杆式接引纬机构、打纬机构和收卷机构等。送经机构用于输送经线，开口机构用于对经线进行位置控制以形成织口，剑杆式接引纬机构用于在织口处完成纬线的引送和接收，打纬机构用于将纬线打入织口，收卷机构用于将制造形成的布匹进行收卷。

它除了具有无梭织机高速、高自动化程度、高效能生产的特点外，其积极引纬方式具有很强的品种适应性，能适应各类纱线的引纬，加之剑杆织机在多色纬织造方面也有着明显的优势，可以生产多达16色纬纱的色织产品。

发明内容：

本发明的目的在于提供一种能够实现接引纬速度无级调节的新型自动化剑杆织机。

为实现上述发明目的，本发明所采用的技术方案是：

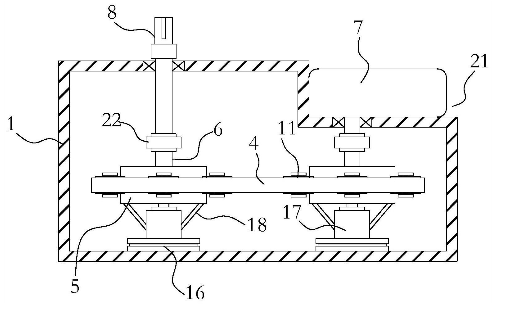

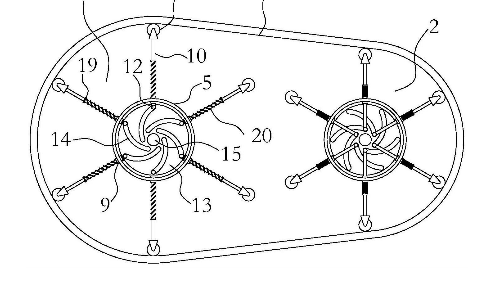

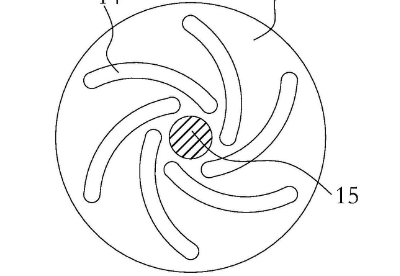

新型自动化剑杆织机主动轮和从动轮均包括一个外筒，外筒的一端封闭，且封闭端的端面上分别固定设置有一根沿外筒轴向延伸的转动杆，主动轮的转动杆与驱动电机连接，从动轮的转动杆与动力输出轴连接，外筒的周面上均匀设置有若干沿外筒径向延伸的导向套，导向套内穿设有相适配的调节杆，调节杆的外端固定设置有横向的接触圆杆，皮带绕设在从动轮与主动轮的接触圆杆上，调节杆的内端设置有横向的滑动销，外筒的内部还设置有调节盘，调节盘上均匀设置有若干弧形的调节孔，调节孔由调节盘靠近中心处朝调节盘靠近边沿处延伸。

滑动销与调节孔相配合并穿设在调节孔内，调节盘的盘面上同轴设置有一根调节轴，安装箱与调节盘相对的内侧壁上设置有旋转盘，旋转盘上设置有调节电机，调节电机的主体通过短杆与外筒固接，调节电机的输出端朝向调节轴并与调节轴连接。滑动销转动安装在调节杆上，并与调节孔构成滚滑配合。调节杆的中部设置有挡圈，挡圈与导向套之间的调节杆外套设有螺旋状的紧固弹簧，紧固弹簧的两端分别与挡圈和导向套固接。
