一种自动化旋转设备

大学仕 2020-12-22 10:05

0点赞 296浏览

摘要：

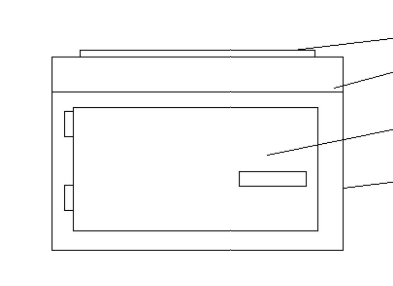

本实用新型公开了一种自动化旋转设备，包括机箱。机箱的顶部固定连接有环形板，机箱内腔的底部固定连接有驱动电机，驱动电机的输出轴固定连接有传动装置，传动装置的轴心处固定连接有转杆，转杆贯穿机箱并延伸至机箱外，转杆通过轴承座活动连接有转盘。

背景技术：

在生产流程中，产品在组装或搬运时，常需要进行一定角度的旋转以配合下一道工序的使用，现有自动化旋转设备一般通过电机直接带动转盘旋转，当承载物体较重时，电机输出轴所承受扭矩力过大，容易损坏，而且电机直接带动转盘旋转，重心在中心处，转盘旋转过程中容易晃动。

实用新型内容：

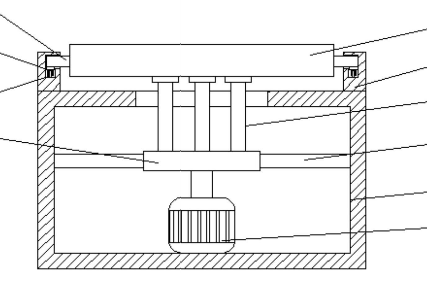

自动化旋转设备转盘的左右两侧均固定连接有滑动装置，机箱的正面通过门铰链铰接有翻转门。传动装置包括主动齿轮、第一从动齿轮和第二从动齿轮，主动齿轮的表面啮合有第一从动齿轮，第一从动齿轮的一侧啮合有第二从动齿轮。第一从动齿轮的数量为三个，第二从动齿轮的左右两侧均通过固定杆与机箱的内腔固定连接。滑动装置包括支撑块、滑轮和滑槽，支撑块一侧的底部固定连接有滑轮，滑轮的底部滑动连接有滑槽。滑槽的形状为L型，滑槽的内腔设置有耐磨层。

与现有技术相比，本实用新型的有益效果如下：

1、通过驱动电机和传动装置的配合，通过主动齿轮带动第一从动齿轮旋转，通过将第二从动齿轮进行固定，使第一从动齿轮在第二从动齿轮的内侧做圆周运动，第二从动齿轮通过转杆带动转盘旋转，减小转杆承受的扭矩力，同时三个转杆呈三角形排列，进一步提高转盘稳定性，从而达到稳定性好的效果，解决了现有装置稳定性差的问题。

2、通过设计第二从动齿轮与机箱的内腔固定连接，对第一从动齿轮进行限位，提高装置的稳定性，通过支撑块、滑轮和滑槽的配合，对转盘进行支撑，保证转盘旋转的流畅性，通过设计耐磨层，提高装置的使用寿命。
