自动化焊机遥控器

大学仕 2020-12-18 14:58

0点赞 390浏览

摘要：

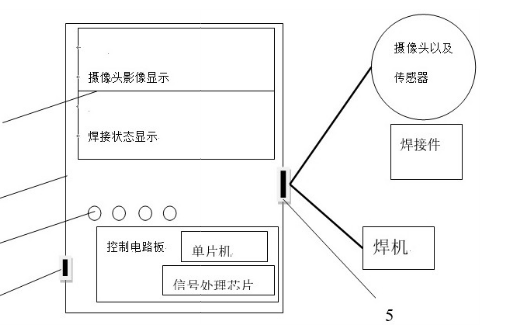

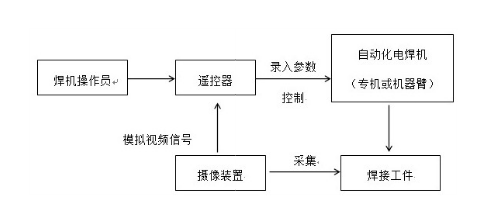

本实用新型涉及焊接领域，其公开了一种自动化焊机遥控器，包括壳体、显示屏、控制电路模块和外部接口，壳体的表面下方设置有操作按键，控制电路模块固定在壳体内部并连接外部接口，控制电路模块包括电源模块、主控芯片以及数据存储模块，主控芯片连接数据存储模块以及显示屏，外部接口连接有通过电缆连接的自动焊接控制器以便于自动焊接控制器连接焊机和摄像装置，外部接口连接控制电路模块。

背景技术：

目前自动化电弧焊的应用在不断扩展、技术在不断的发展中，利用实时影像辅助焊接操作的设备也有所应用，但此类辅助焊接设备没有与自动焊接控制系统有效的整合为一体，即自动化焊机通常由操作人员通过一个遥控器来进行操作，一般的遥控器可以实现机电系统的动作控制、焊接的流程控制等，比较先进的遥控器可以实现焊接的参数的编辑、调用、存储、管理等高级操作。

市场现存的动态影像监视设备通常是与自动焊接遥控器分离的，系统臃肿操作不便。有鉴于此，有必要提供一种集成了焊接过程的实时影像监视及焊接参数管理的自动焊遥控器。
