大棚蔬菜种植自动化收割装置

大学仕 2020-12-15 11:16

0点赞 271浏览

摘要：

本发明提供了一种大棚蔬菜种植自动化收割装置，涉及蔬菜种植技术领域，包括行走轮，行走轮的顶端中部安装有支撑底座，支撑底座的顶端安装有倾斜摆放的输送带，输送带的内圈等间距安装有一号滚筒，每一个一号滚筒的两端通过轴承安装于一号滚筒支架上，一号滚筒支架的底端固定安装于支撑底座上，其中一个一号滚筒的顶端安装有带轮，支撑底座的前侧固定安装有二号电动机，二号电动机向外部伸出有输出轴。

背景技术：

韭菜别名丰本、草钟乳、起阳草、懒人菜、长生韭、壮阳草、扁菜等，属百合科多年生草本植物，具特殊强烈气味，根茎横卧，鳞茎狭圆锥形，簇生，鳞式外皮黄褐色，网状纤维质，叶基生，条形，扁平，伞形花序，顶生。韭菜在大棚种植后是一种可以反复切割的蔬菜，种植成本低，回馈率高。韭菜在大棚里种植成熟后，需要对韭菜进行收割，目前对韭菜的收割主要是通过人工收割，人工手持刀具进行收割的过程中，收割效率低，对于大批量种植的韭菜进行收割过程中，由于收割效率低，容易错过部分韭菜的最佳收割期。

发明内容：

针对现有技术中的问题，本发明的目的在于提供一种大棚蔬菜种植自动化收割装置，解决韭菜在大棚种植后是一种可以反复切割的蔬菜，种植成本低，回馈率高。韭菜在大棚里种植成熟后，需要对韭菜进行收割，目前对韭菜的收割主要是通过人工收割，人工手持刀具进行收割的过程中，收割效率低，对于大批量种植的韭菜进行收割过程中，由于收割效率低，容易错过部分韭菜的最佳收割期的技术问题。

本发明所要解决的技术问题采用以下的技术方案来实现：

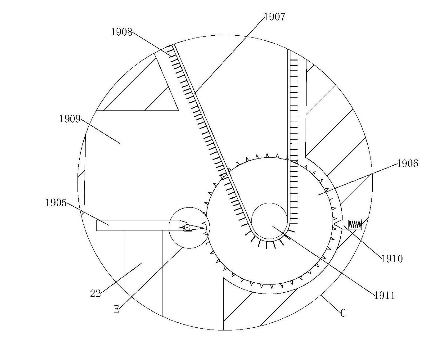

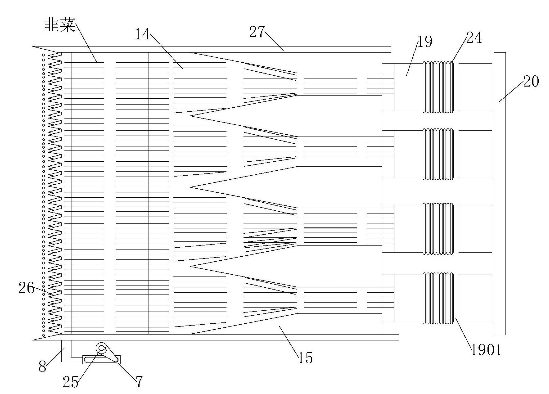

大棚蔬菜种植自动化收割装置二号电动机的输出轴顶端固定安装有带轮，二号电动机上的带轮与一号滚筒顶端的带轮之间安装有传动带啮合传动，输送带的左端设置有活动铲割架，输送带的顶端且靠近于输送带的右侧等间距设置有分料挡板，通过分料挡板将输送带顶端的韭菜分流输送，输送带的右端设置有韭菜捆扎筒，韭菜捆扎筒对收集到的韭菜捆扎成捆，韭菜捆扎筒的下方放置有韭菜收集盒，韭菜收集盒设置于输送带的右侧用于收集捆扎的韭菜。活动铲割架包括设置于活动铲割架顶端的固定切割刀片，以及安装在固定切割刀片上方且与固定切割刀片相滑动配合的活动切割刀片，活动切割刀片的前侧设置有横架，横架的中部开设有贯通的滑孔。

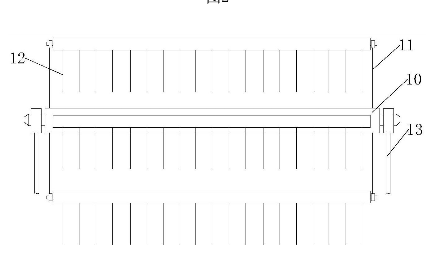

活动铲割架的前侧固定安装有一号电动机，一号电动机向下伸出有输出轴，一号电动机的输出轴顶端设置有曲柄，曲柄与横架滑动连接,活动铲割架的上方安装有二号滚筒，二号滚筒的两端通过轴承安装于二号滚筒支架上，二号滚筒两端的二号滚筒支架通过螺钉对称固定于活动铲割架的前后两侧，二号滚筒的外圆面等间距设置有若干个与二号滚筒轴线平行的拨菜耙钉，每一个拨菜耙钉的前后两侧对称固定有耙钉支架，前后两侧的耙钉支架底端固定于二号滚筒的外圆面上,拨菜耙钉的表面等间距设置有耙齿。

相邻两个耙齿之间的距离临近于韭菜叶子的宽度，固定切割刀片与活动切割刀片均设置于活动铲割架前进方向的顶端，且固定切割刀片与活动切割刀片在活动铲割架的顶端均临近于种植韭菜的地面，拨菜耙钉设置于活动切割刀片的上方，且二号滚筒旋转时，拨菜耙钉临近于活动切割刀片。
