摘要:

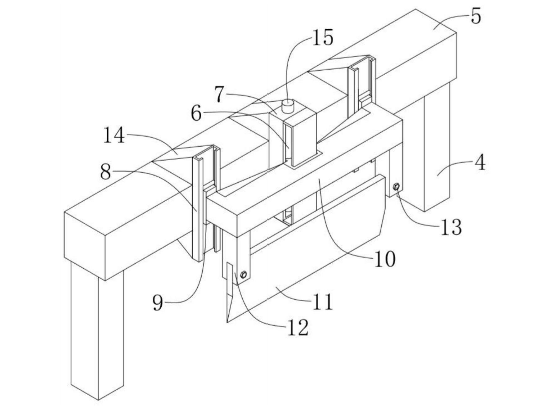

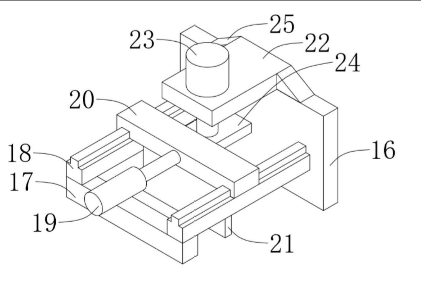

本实用新型公开了一种电气自动化钢筋切割装置,包括切割平台,切割平台的顶部设有切割装置以及定位导向装置,切割装置包括立梁、横梁、传动连接有垂向丝杆的矩形凹面槽、与垂向丝杆传动连接且与两个凹面滑槽上滑动连接的两个凸字形滑块固定连接的固定座以及螺接固定有切割刀的两个倒U形卡块,定位导向装置包括纵向立板、矩形托板、两个凸字形滑轨、与两个凸字形滑轨滑动连接且与矩形托板顶部固定设置的第一液压缸上液压杆固定连接的纵向滑块、夹板、与横向支板上的第二液压缸上的液压杆固定连接的压紧板。
背景技术:
机电一体化产品广泛应用于各种加工业,切割技术也有了飞速的发展,手工切割已经适应不了现代工业发展的要求。钢筋的生产是连续的,因此钢筋的定长切割只能在钢筋的连续运动状态下进行,在钢筋的生产过程中,需要对生产出的纵向运动的钢筋进行在线横向切割,并且切割是定长的。
现有技术的钢筋切割机依次只能对一条钢筋进行切割,一次只能切割处一个成型产品,效率低下,而且钢筋切割的过程中缺乏钢筋的固定定位装置,造成钢筋切割过程中,由于钢筋定位不精准,出现切割偏差的现象。为此我们提出一种可以一次切割多个钢筋,切割过程中对钢筋能够定位夹紧固定,提高钢筋切割精准性的电气自动化钢筋切割装置来解决上述问题。
实用新型内容:
本实用新型的目的在于提供一种电气自动化钢筋切割装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:

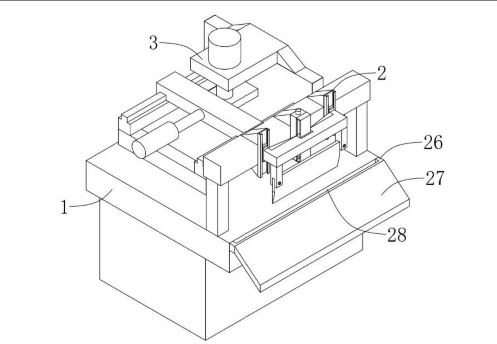

电气自动化钢筋切割装置切割刀的两端卡接设于两个倒U形卡块的内侧,且切割刀通过螺栓与倒U形卡块螺接固定。矩形凹面槽以及两个凹面滑槽均固定设于横梁的后侧面,矩形凹面槽以及两个凹面滑槽的上下两端均通过第一固定块与横梁固定连接。矩形凹面槽顶部固定设置的伺服减速电机的输出端与垂向丝杆的输入端传动连接。两个立梁、纵向立板以及矩形托板均固定设于切割平台的顶部。横向支板的前后两端通过两个第二固定块与纵向立板固定连接。优选的,U形板与切割平台之间留有切割间隙。
本实用新型的技术效果和优点:
该电气自动化钢筋切割装置,横向紧密排列的钢筋进入凸字形滑轨与切割平台之间的间隙中,右侧的钢筋与纵向立板对顶,左侧的钢筋在第一液压缸的驱动作用下推动夹板与纵向立板相配合夹紧钢筋,在第二液压缸驱动压紧板压紧夹板与纵向立板之间的钢筋,对钢筋进行定位固定,切割过程中对钢筋能够定位夹紧固定,提高钢筋切割精准性,伺服减速电机驱动垂向丝杆传动,带动固定座上下移动,固定座下移,使得下移的切割刀顺着切割间隙对钢筋进行切割,能够一次性切割横向紧密排列设置的若干钢筋。
