自动化进料装置

大学仕 2020-12-14 10:35

0点赞 529浏览

摘要：

本实用新型公开了一种自动化进料装置，涉及自动化机械技术领域，具体为一种自动化进料装置，包括壳体。壳体顶部的右侧固定连接有盒体，盒体的内腔设置有左右运动机构，左右运动机构的顶部设置有支撑柱，盒体的顶部设置有辅助支撑机构，壳体顶部的左侧固定连接有固定座。

背景技术：

自动进料机专为塑料及粉体生产加工行业设计制造，本机与物料接触部分主要采用不锈钢制作，可与各种规格挤出机，高速混合机，塑料搅拌机配套使用，广泛适用于各类粉状、粒状、回收破碎等物料的上(送)料用途。自动进料机的使用，为企业节省了大量的人力物力，继而也为企业节约了大量的生产和加工成本，但现有的自动进料机，多为固定式或针对某一机械设备所定制，导致进料机无法适配其他的机械设备，运用范围比较局限。

实用新型内容：

实用新型提供了一种自动化进料装置，解决了上述背景技术中提出的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：

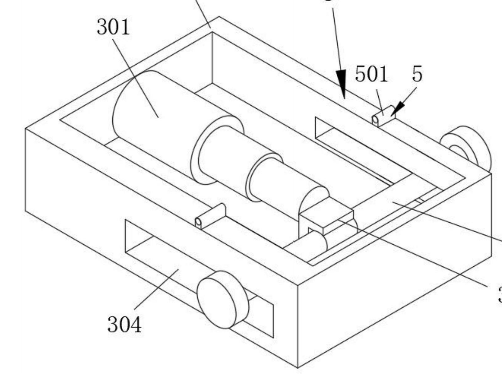

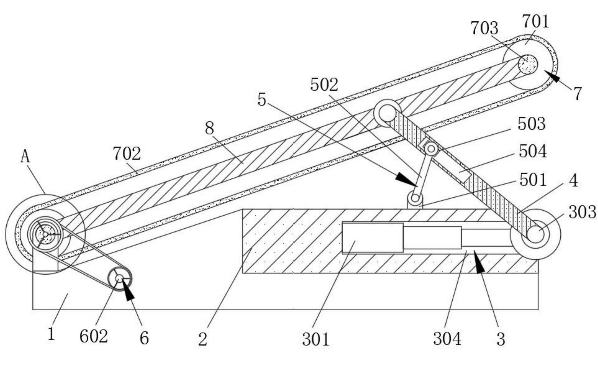

一种自动化进料装置包括壳体。壳体顶部的右侧固定连接有盒体，盒体的内腔设置有左右运动机构，左右运动机构的顶部设置有支撑柱，盒体的顶部设置有辅助支撑机构，壳体顶部的左侧固定连接有固定座，固定座的顶部转动连接有固定架，壳体内腔的左侧设置有动力机构，动力机构的顶部设置有输送机构。左右运动机构包括固定连接于盒体内腔左侧的气缸，气缸的输出端固定连接有固定块，固定块的底部固定连接有滑动柱，滑动柱的前端和后端均贯穿至盒体的外侧，盒体的前侧和后侧均开设有与滑动柱相适配的滑槽一。

辅助支撑机构包括固定连接与盒体顶部的支架，支架顶部转动连接有支撑杆，支撑杆的顶部转动连接有滑块，支撑柱的表面开设有滑槽二，滑块滑动连接于滑槽二的内腔。输送机构包括转动连接于固定架两端的两个转动轴，转动轴的表面套设有辊轴，两个辊轴的表面套设有输送带。动力机构包括固定连接于壳体内腔前侧的电机，电机的输出轴贯穿至壳体的外侧并固定连接有皮带盘一，位于底部的转动轴的前侧固定连接有皮带盘二，皮带盘二和皮带盘一的表面套设有皮带，壳体右侧的顶部开设有两个螺纹槽。

本实用新型提供了一种自动化进料装置，具备以下有益效果：

1、通过左右运动机构和辅助支撑机构的配合使用，可以使固定架的右端上升或下降，再通过动力机构和输送机构的配合使用，将物料输送至固定架顶部的右侧，达到了调节进料机高度的目的，解决了现有的自动进料机，多为固定式或针对某一机械设备所定制，导致进料机无法适配其他的机械设备，运用范围比较局限的问题。

2、通过左右运动机构的设置，固定块的设置，使滑动柱在滑动时不会发生转动的现象，滑槽一的设置，对滑动柱起到了限位与导向的作用，提高了滑动柱运动时的稳定性，通过辅助支撑机构的设置，支撑杆的设置，为支撑柱提供辅助支撑的作用，提到了支撑柱的稳定性，滑块和滑槽二的配合使用，避免了在支撑柱运动时，支撑杆发生折断，通过输送机构的设置，转动轴与固定架转动连接，使固定架的右侧可以实现升降。
